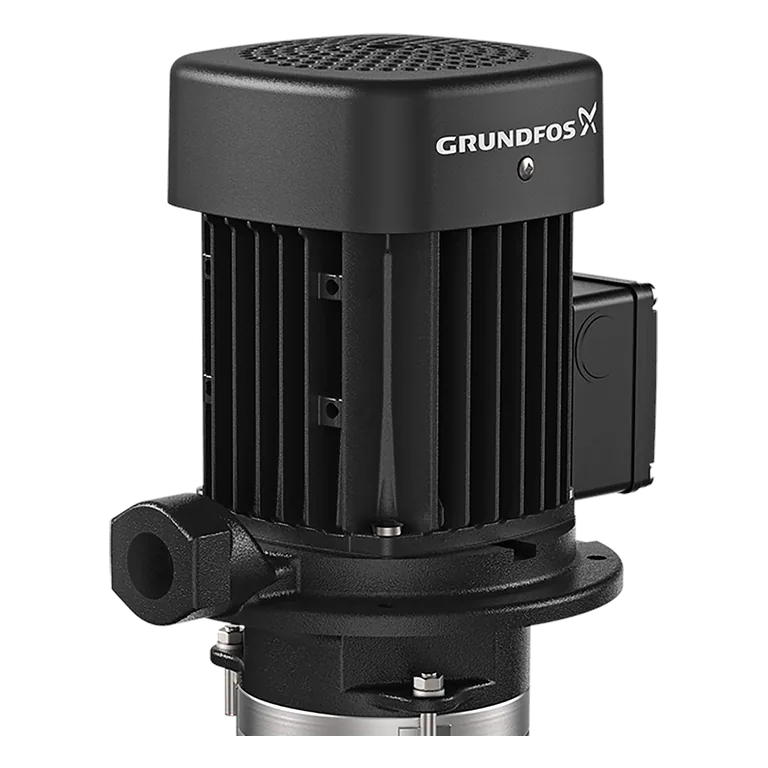

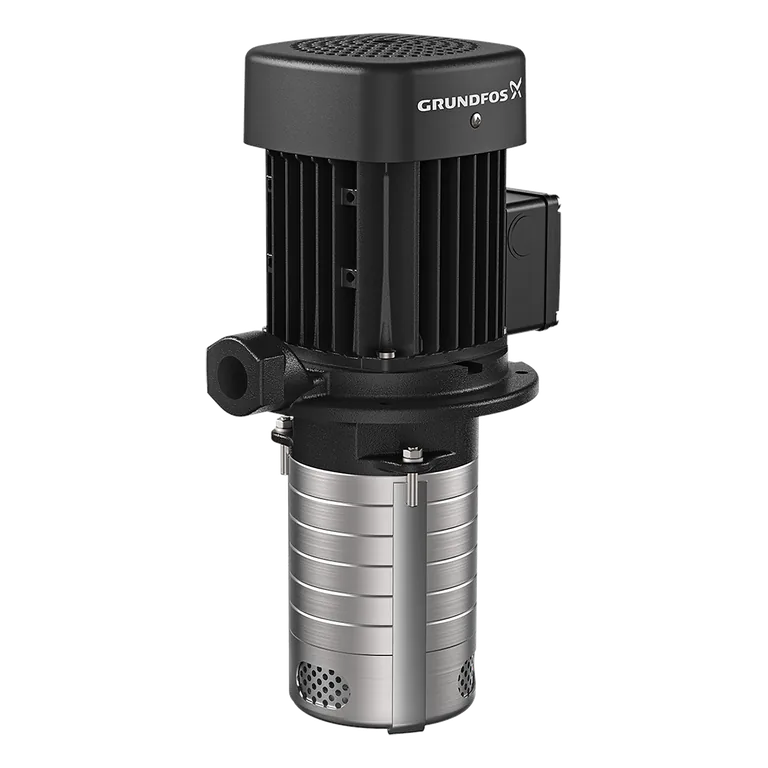

Grundfos MTH 2-6/6 A-W-A-AQQV; takım tezgâhlarının filtrelenmiş soğutma ve yağlama sıvıları için tasarlanmış, tank üstüne dikey monte edilen çok kademeli dalgıç santrifüj pompadır. Pompanın kademe grubu tank içindeki sıvıya daldırılarak çalışır; delme, frezeleme, taşlama, EDM/tel kesme ve tornalama proseslerindeki soğutma devreleri için uygundur.
Resmî ürün numarası 98992621 olan 400 V / 50 Hz varyantının nominal çalışma noktası 2,5 m³/h @ 39,2 m’dir. 1,1 kW IE3 motor; 3×220–240 V Δ / 380–415 V Y besleme ile çalışır. Rp 3/4 iç dişli çıkış bağlantısı ve 199 mm daldırma boyu, tank üstü montajı destekler.
| Model / tip | MTH 2-6/6 A-W-A-AQQV |
|---|---|
| Grundfos ürün numarası | 98992621 |
| Pompa tipi | Tank üstü dikey montajlı, çok kademeli dalgıç santrifüj tezgâh pompası |
| Nominal debi | 2,5 m³/h (41,7 l/dk) |
| Nominal basma yüksekliği | 39,2 m |
| Oda / çark sayısı | 6 / 6 |
| Redüksiyonlu çark | yok |
| Motor gücü (P2) | 1,1 kW |
| Besleme | 3×220–240 V Δ / 380–415 V Y, 50 Hz |
| Nominal akım | 4,35 A Δ / 2,55 A Y |
| Maksimum akım | 5,75 A Δ / 3,3 A Y |
| Motor hızı | yaklaşık 2855 d/d |
| Motor verim sınıfı | IE3 |
| Tam yük motor verimi | %82,7 |
| Çıkış bağlantısı | Rp 3/4 iç diş |
| Daldırma boyu | 199 mm |
| Toplam yükseklik (A) | 461 mm |
| Azami işletme basıncı | 10 bar (90 °C sıvıda) |
| Sıvı sıcaklığı | -10…+90 °C |
| Azami ortam sıcaklığı | +60 °C |
| Motor koruma sınıfı | IP54 |
| İzolasyon sınıfı | F |
| Pompaj verim indeksi | MEI ≥ 0,70 |
| Pompa başlığı | dökme demir, EN-GJL-200 |
| Çark | paslanmaz çelik, AISI 304 |
| Salmastra | AQQV; SiC/SiC yüzeyler ve FKM elastomer |
| Net / brüt ağırlık | 15,5 / 16,6 kg |
| Kullanım alanları | |
| Filtrelenmiş takım tezgâhı soğutma ve yağlama sıvısı devreleri | |
| Delme, frezeleme, taşlama, EDM/tel kesme ve tornalama prosesleri | |
| Parça yıkama ve endüstriyel soğutma devreleri | |
| Uygun sıvı koşullarında kondens transferi |
Seçim notu: Sıvıdaki aşındırıcı partiküller, filtre geçişi ve viskozite; pompa ömrünü ve çalışma performansını etkiler. MTH 2 serisi filtrelenmiş proses sıvıları için seçilmelidir; yoğun talaşlı veya filtresiz sıvılarda uygun filtrasyon ve çalışma noktası ayrıca doğrulanmalıdır.
