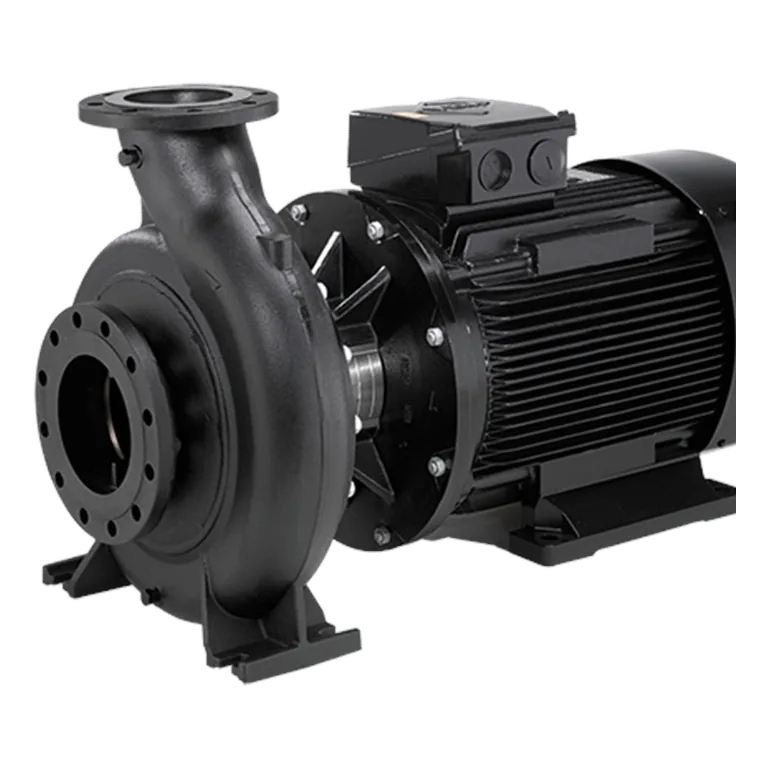

Grundfos MTB 65-200/183, eksenel emişli ve radyal basma bağlantılı tek kademeli bir santrifüj makine takımı pompasıdır. Dökme demir gövdeye, doğrudan akuple iki kutuplu motora ve talaşlı / kirli endüstriyel sıvılarda katı parçacık geçişini destekleyen yarı açık SuperVortex çarka sahiptir.
Resmî ürün numarası 96580751 olan varyant; 50 Hz’de 3×380–415 V Δ besleme, 11 kW P2 motor gücü, 19,8–20,8 A akım aralığı ve 2940–2950 d/d motor hızında çalışır. Emiş DN80, basma DN65 DIN flanşlı bağlantılara sahiptir. Resmî Product Center verisindeki referans çalışma noktası 60 m³/h @ 32 m’dir; ürün veri kitapçığı /183 çarkı için 0–90 m³/h performans eğrisini içerir.
| Model / tip | MTB 65-200/183 |
|---|---|
| Resmî tam tip kodu | MTB 65-200/183 A-F-A-BQQV 400D-2 |
| Grundfos ürün numarası | 96580751 |
| Pompa tipi | Tek kademeli, yatay monoblok, eksenel emişli / radyal basmalı santrifüj makine takımı pompası |
| Gövde | dökme demir |
| Çark | yarı açık SuperVortex; katı parça ve talaş geçişi için tasarlanmıştır |
| Katı parçacık / talaş geçişi | azami 20 mm |
| Motor gücü (P2) | 11 kW |
| Besleme | 3×380–415 V Δ, 50 Hz |
| Motor | iki kutuplu, IE3, kapalı fan soğutmalı |
| Akım aralığı | 19,8–20,8 A |
| Motor hızı | 2940–2950 d/d |
| Motor verimi (ηmax) | %91,2 |
| Güç faktörü (cos φ) | 0,84–0,88 |
| Resmî Product Center referans çalışma noktası | 60 m³/h @ 32 m |
| Performans eğrisi (/183) | 0–90 m³/h; nihai seçim üretici eğrisi üzerinden yapılmalıdır |
| Emiş bağlantısı | DN80, EN 1092-2 PN16 DIN flanş |
| Basma bağlantısı | DN65, EN 1092-2 PN16 DIN flanş |
| Azami işletme basıncı | 16 bar |
| Sıvı sıcaklığı | 0…+90 °C |
| Motor koruma sınıfı | IP55 |
| İzolasyon sınıfı | F |
| Net ağırlık | yaklaşık 148 kg |
| Kullanım alanları | |
| İşleme merkezlerinin soğutma devreleri | |
| Taşlama ve torna tezgâhı sıvı sirkülasyonu | |
| Parça yıkama ve endüstriyel temizlik sistemleri | |
| Talaş veya katı parçacık içeren ince endüstriyel sıvı transferi |
Seçim notu: Akışkanın kimyasal bileşimi, sıcaklığı, katı boyutu, yoğunluğu ve viskozitesi; doğru salmastra, motor gücü ve çalışma noktası için üreticinin performans eğrisiyle birlikte değerlendirilmelidir.
