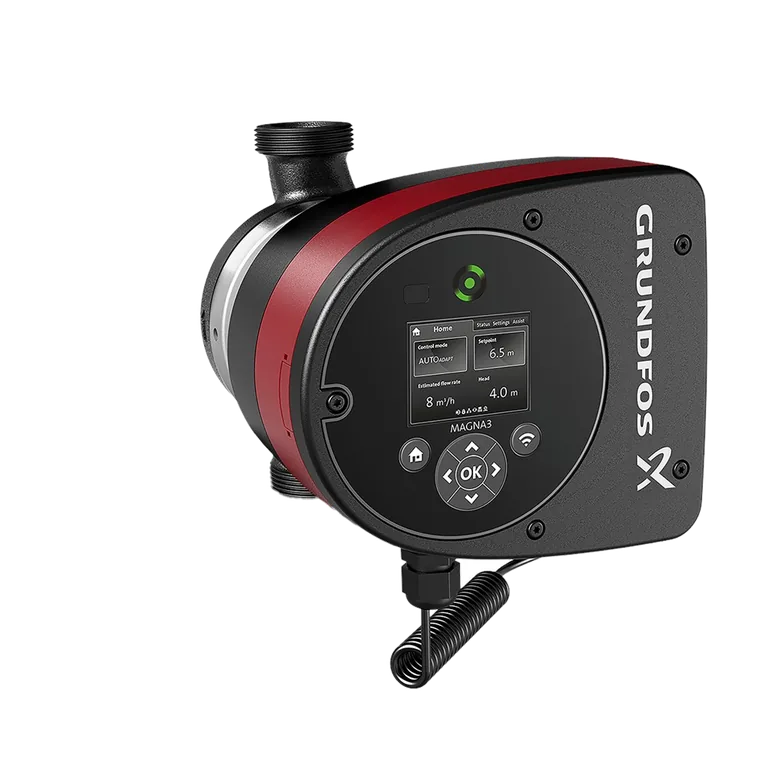

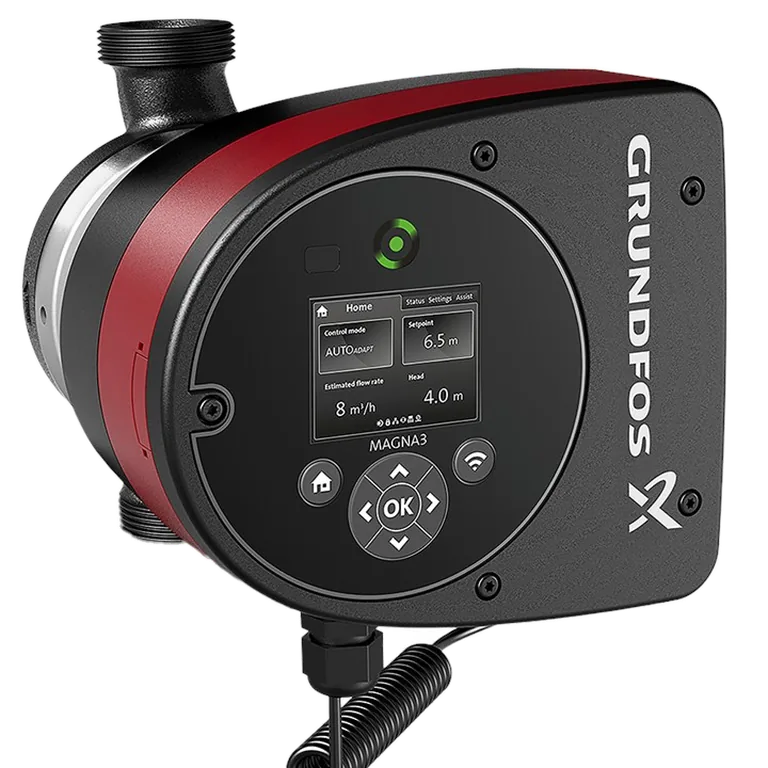

Grundfos MAGNA3 25-60 180, ticari bina ısıtma, soğutma ve iklimlendirme devrelerinde yüksek verimli su sirkülasyonu için elektronik kontrollü, ıslak rotorlu dişli bağlantılı in-line pompadır. AUTOADAPT, FLOWADAPT ve FLOWLIMIT fonksiyonları; değişken debili sistemlerde çalışma noktasını tesisatın ihtiyacına göre optimize etmeye yardımcı olur.
Grundfos ürün numarası 97924245 olan dökme demir PN10 varyantı; 1×230 V, 50/60 Hz besleme, 9–84 W P1 giriş gücü ve 0,09–0,75 A akım aralığına sahiptir. G1½ dişli bağlantılı gövdesinin montaj boyu 180 mm’dir. Model 6 m sınıfı basma yüksekliğine sahiptir; resmî performans eğrisi 0–10 m³/h çalışma alanını gösterir.
| Model / tip kodu | MAGNA3 25-60 180 PN10 |
|---|---|
| Grundfos ürün numarası | 97924245 |
| Pompa tipi | Elektronik kontrollü ıslak rotorlu, dişli bağlantılı in-line sirkülasyon pompası |
| Besleme | 1×230 V, 50/60 Hz |
| P1 giriş gücü | 9–84 W |
| Akım aralığı | 0,09–0,75 A |
| Maksimum basma yüksekliği sınıfı | 6 m |
| Nominal çalışma noktası | yaklaşık 4,8 m³/h @ 3,4 m |
| Debi alanı | üretici eğrisinde 0–10 m³/h |
| Bağlantı | G1½ dişli giriş / çıkış, PN10 |
| Montaj boyu | 180 mm |
| Maksimum sistem basıncı | 10 bar |
| Akışkan sıcaklığı | -10…+110 °C (TF 110) |
| Koruma sınıfı | IPX4D |
| İzolasyon sınıfı | F |
| Enerji verimlilik indeksi (EEI) | ≤0,18 |
| Net ağırlık | yaklaşık 4,8 kg |
| Gövde | dökme demir |
| Akıllı kontrol | AUTOADAPT, FLOWADAPT, FLOWLIMIT, oransal ve sabit basınç kontrolü |
| Bağlantı / izleme | Grundfos GO Remote ve isteğe bağlı CIM modülleriyle BMS entegrasyonu |
| Kullanım alanları | |
| Ticari bina merkezi ısıtma devreleri | |
| Soğutma ve iklimlendirme sistemleri | |
| Isı pompası tesisatları | |
| Değişken debili kapalı devre sirkülasyon hatları |
Seçim notu: Pompa seçimi; proje debisi, basma yüksekliği, sıvı sıcaklığı, glikol oranı ve tesisat kayıpları resmî performans eğrisi üzerinden doğrulanarak yapılmalıdır.
