GRUNDFOS MAGNA1 80-60 F 360 PN10; değişken debili ısıtma ve soğutma devrelerinde sirkülasyon için elektronik kontrollü, ıslak rotorlu in-line pompadır. Pompa ve motor, mekanik mil salmastrasız tek bir ünite oluşturur; yataklar pompalanan sıvıyla yağlanır.
Resmî katalogdaki exact PN10 sürüm, ürün no 99221410 ile 1 × 230 V, 50/60 Hz besleme, DN80 flanşlar ve 360 mm flanşlar arası mesafeyle listelenir. Aynı boydaki PN6 ürün no 99221406 bu kayda atanmaz. Nihai seçim; tesisat eğrisi, akışkan sıcaklığı, glikol oranı, maksimum sistem basıncı ve çalışma noktasıyla üretici eğrisi üzerinden teyit edilmelidir.
| Pompa tipi | Elektronik kontrollü, ıslak rotorlu in-line sirkülasyon pompası |
|---|---|
| Besleme | 1 × 230 V, 50/60 Hz |
| Kontrol | Değişken hızlı elektronik kontrol |
| Bağlantılar | DN80 / DN80 flanşlı |
| Flanş basınç sınıfı | PN10 |
| Flanşlar arası mesafe | 360 mm |
| Maksimum basma yüksekliği | 6 m |
| H-Q eğrisi referansı (üretici) | 0–40 m³/h ekseni |
| P1 güç aralığı | 23,6–536 W |
| Akım aralığı | 0,24–2,37 A |
| Maksimum sistem basıncı | 10 bar |
| Akışkan sıcaklığı | -10…+110 °C (TF 110) |
| Enerji verimlilik indeksi (EEI) | 0,20 |
| Net ağırlık | 26,8 kg |
| Ürün numarası | 99221410 (PN10) |

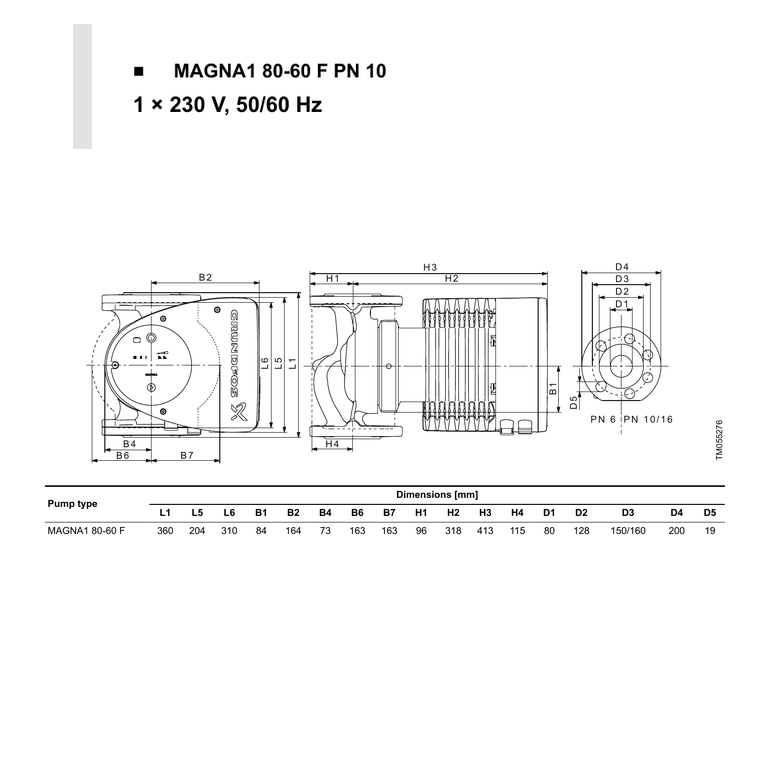

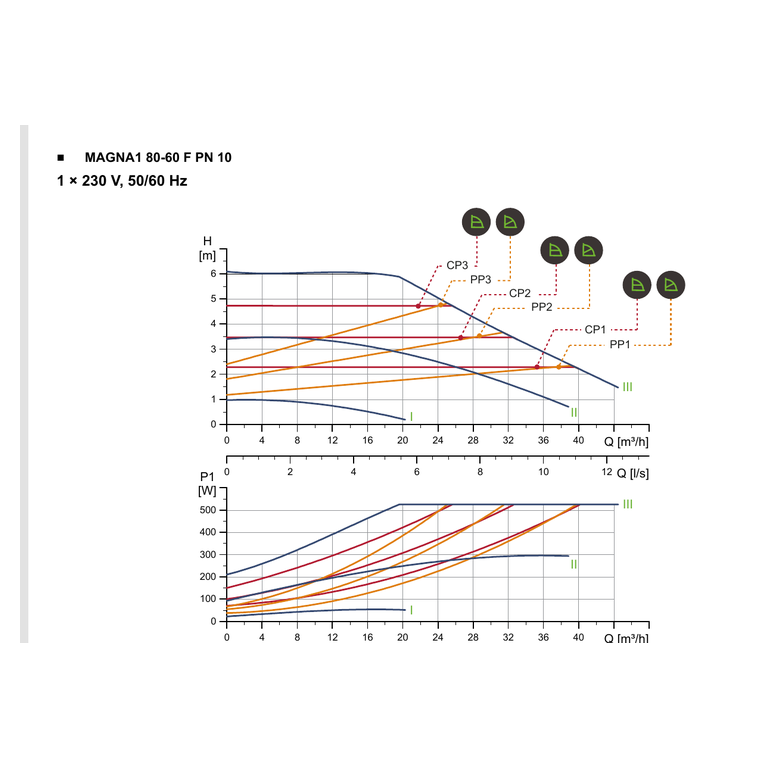

Görsel notu: Önceki yapay olarak üretilmiş ürün görselleri yayından çıkarılmıştır. Galeride Grundfos MAGNA1 Data Booklet’in exact MAGNA1 80-60 F PN10 teknik çizimi ile H–Q ve P1 eğrileri bulunur; bunlar ürün fotoğrafı değildir.
Kimlik notu: Resmî ürün numarası 99221410 PN10 sürümüdür. Aynı 360 mm boydaki 99221406 PN6 sürümü olduğundan bu sayfanın teknik kimliğine dahil edilmemiştir.
Değişken debili merkezi ısıtma, soğutma ve iklimlendirme devrelerinde sirkülasyon amacıyla kullanılır. MAGNA1 ayar modları sayesinde sistemin gerekli çalışma noktasına göre pompa gücünün optimize edilmesine yardımcı olur.
Akışkan uyumluluğu, glikol konsantrasyonu, izolasyon sınıfı, tesisat basıncı ve elektrik beslemesi proje şartlarına göre yetkin personel tarafından doğrulanmalıdır.
