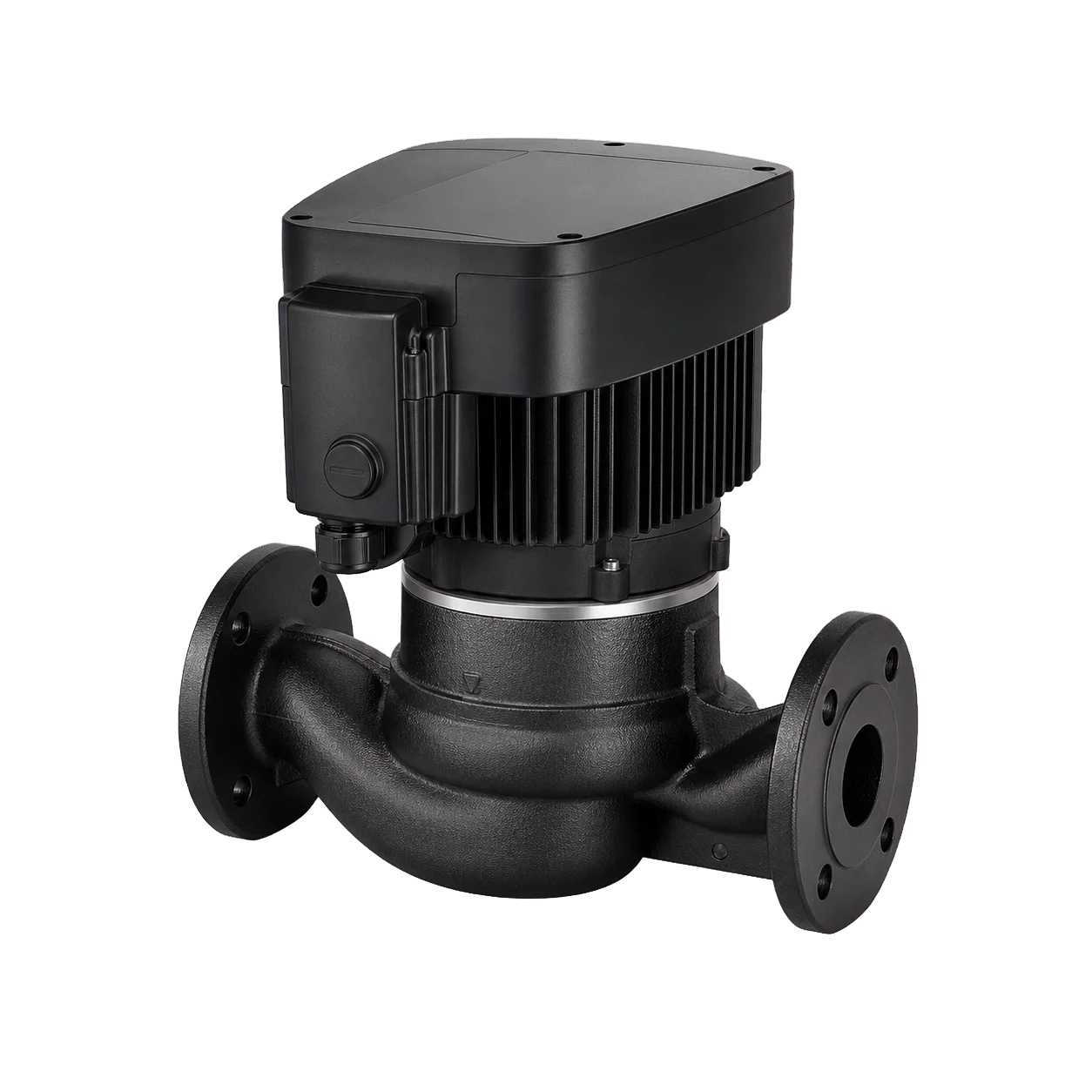

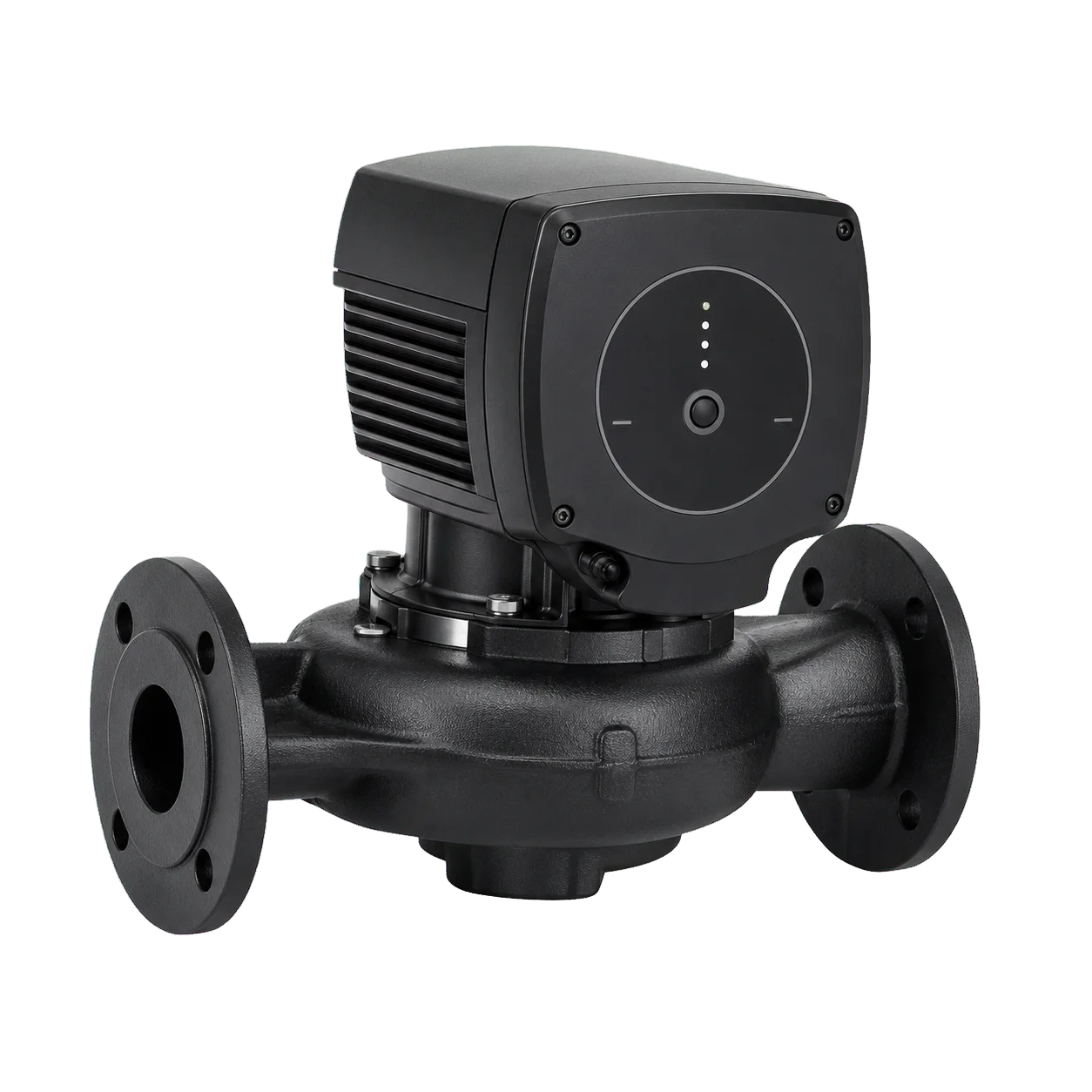

Grundfos MAGNA1 80-120 F 360 PN10, değişken debili ısıtma, soğutma ve iklimlendirme devrelerinde enerji verimli su sirkülasyonu için elektronik kontrollü, ıslak rotorlu flanşlı in-line pompadır. Sabit basınç, oransal basınç ve sabit eğri kontrol modlarıyla tesisatın değişen ihtiyacına uyum sağlar.
Grundfos ürün numarası 99221413 olan PN10 varyantı; 1×230 V, 50/60 Hz besleme, 30,5–1277 W P1 giriş gücü ve 0,31–5,59 A akım aralığına sahiptir. DN80 flanş bağlantılı gövdesinin montaj boyu 360 mm’dir. Resmî performans eğrisi 12 m basma yüksekliği sınıfını ve 0–50 m³/h debi aralığını gösterir.
| Model / tip kodu | MAGNA1 80-120 F 360 PN10 |
|---|---|
| Grundfos ürün numarası | 99221413 |
| Pompa tipi | Elektronik kontrollü ıslak rotorlu, flanşlı in-line sirkülasyon pompası |
| Besleme | 1×230 V, 50/60 Hz |
| P1 giriş gücü | 30,5–1277 W |
| Akım aralığı | 0,31–5,59 A |
| Maksimum basma yüksekliği | 12 m |
| Debi alanı | üretici eğrisinde 0–50 m³/h |
| Bağlantı | DN80 flanşlı, PN10 |
| Montaj boyu | 360 mm |
| Maksimum sistem basıncı | 10 bar |
| Akışkan sıcaklığı | -10…+110 °C (TF 110) |
| Enerji verimlilik indeksi (EEI) | 0,19 |
| Net ağırlık | 30,2 kg |
| Gövde | dökme demir |
| Kontrol | sabit basınç, oransal basınç ve sabit eğri modları |
| Montaj | hat üzerinde, yatay motor mili |
| Kullanım alanları | |
| Merkezi ısıtma devreleri | |
| Soğutma ve iklimlendirme sistemleri | |
| Ticari bina ve tesis sirkülasyon hatları | |
| Değişken debili kapalı devre uygulamalar |
Seçim notu: Pompa seçimi; proje debisi, basma yüksekliği, sıvı sıcaklığı, glikol oranı ve tesisat kayıpları resmî performans eğrisi üzerinden doğrulanarak yapılmalıdır.
