Kimlik: Bu kayıt, resmî EBARA Tarifa-Catálogo 2026 satırındaki 1150100004I — PRA/I 1,00 T ile doğrulandı. Aynı üretici kodunu taşıyan resmî parça çiziminin başlığı doğrudan 1150100004I-PRA/I 1.00 T IE3 yazar. Resmî kaynak “/I” ekinin genel bir sözlük tanımını vermediği için bu ekten tek başına verim sınıfı çıkarılmamıştır; bu spesifik SKU’nun IE3 olduğu P/N-özel belge başlığıyla doğrulanmıştır.

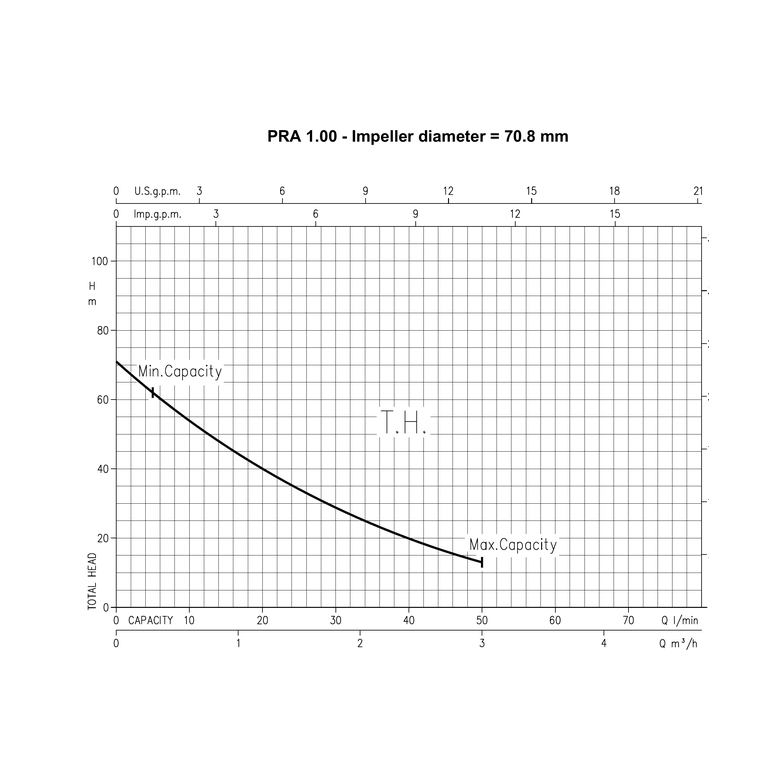

Hidrolik ve bağlantı: Exact P/N satırı ve PRA 1.00 50 Hz eğrisi, 0/0,3/0,6/0,9/1,2/2,1/3,0 m³/sa debide sırasıyla 71/62/54,4/47/40,4/24,3/13 mSS verir. Bu satırın dışına ekstrapolasyon yapılmamıştır. Emiş ve basma bağlantıları G1 (UNI ISO 228), azami çalışma basıncı 12 bar’dır. Doğrudan model eğrisi Ø70,8 mm çark çapını, yaklaşık 2850 dev/dk hızını ve ISO 9906 Annex A test koşulunu gösterir.
Motor: Üç fazlı T sürümü 3~230/400 V ±%10, 50 Hz, iki kutuplu TEFC motora sahiptir; 0,75 kW / 1 HP, IE3, yalıtım sınıfı F ve IP44 koruma sınıfı verilmiştir. Giriş gücü 0,91 kW; tam yük akımı 230/400 V’da 3,0/1,7 A; %100 yük verimi %82,1’dir. Eski kayıttaki 400 V bilgisi bu 230/400 V üç fazlı besleme kapsamıyla uyumludur. Tek fazlı PRA 1.00 M, ayrı IE2 varyanttır; onun kondansatör, akım veya ağırlık verileri bu ürüne aktarılmamıştır.

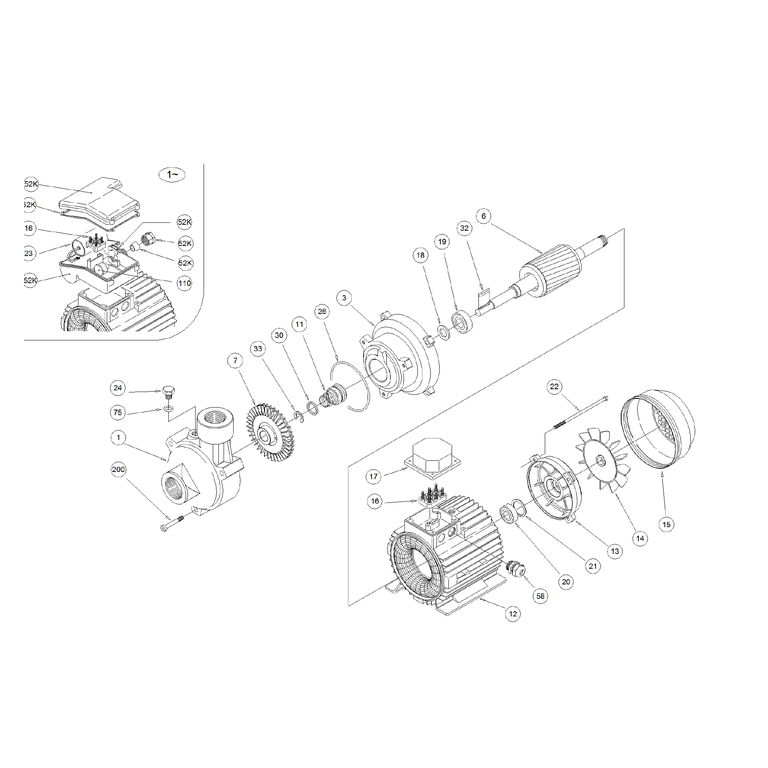

Yapı ve çalışma sınırı: Temiz su için +5…+80 °C aralığı belirtilir. Pompa gövdesi ve motor braketi dökme demir; periferal türbin çark pirinç; akışkanla temas eden mil uzantısı AISI303; standart mekanik salmastra Carbon/Ceramic/NBR’dir. Motor gövde ve tabanı alüminyum olduğundan ürünün tamamı dökme demir veya AISI303 diye genellenmez. Üç fazlı T ürün ağırlığı 10,5 kg’dır. İlk görsel resmî PRA seri fotoğrafıdır ve P/N-özel fotoğraf değildir; ikinci görsel exact P/N resmî patlatılmış çizimidir; üçüncü görsel resmî PRA 1.00 50 Hz hidrolik eğrisidir.
| Üretici P/N | 1150100004I |
|---|---|
| Exact ürün tanımı | PRA/I 1.00 T IE3 |
| Pompa tipi | dökme demir gövdeli periferal türbinli yatay monoblok pompa |
| Motor gücü | 0,75 kW / 1 HP |
| Besleme | 3~230/400 V ±%10, 50 Hz |
| Motor | iki kutup, yaklaşık 2850 dev/dk, TEFC, IE3 |
| Yalıtım / koruma | sınıf F / IP44 |
| Giriş gücü / tam yük akımı | 0,91 kW / 3,0 A (230 V) – 1,7 A (400 V) |
| %100 yük motor verimi | %82,1 |
| Bağlantılar | G1 emiş / G1 basma, UNI ISO 228 |
| Azami çalışma basıncı | 12 bar |
| Doğrudan PRA 1.00 50 Hz eğrisi | 0/0,3/0,6/0,9/1,2/2,1/3,0 m³/sa → 71/62/54,4/47/40,4/24,3/13 mSS |
| Çark çapı / test | Ø70,8 mm / ISO 9906 Annex A |
| Pompa gövdesi ve braket | dökme demir; periferal çark: pirinç |
| Islak mil uzantısı / salmastra | AISI303 / Carbon-Ceramic-NBR |
| Temiz su sıcaklığı | +5…+80 °C |
| Üç fazlı T sürümü ağırlığı | 10,5 kg |
| Seçim notu | |
| Resmî eğri 20 °C temiz su ve 1 cSt kinematik viskozite koşuluna aittir | |
| Aşırı ısınma riski nedeniyle veri kitabı, en iyi verim noktasının %10’unun altındaki debilerde çalıştırmamayı belirtir | |
| PRN nikel kaplı 0,50 M ve PRA 1.00 M tek fazlı/IE2 kardeş ürünler bu kayda karıştırılmamıştır |
Seçim ve doküman notu: Kayıt, exact P/N 1150100004I satırını içeren güncel EBARA Tarifa-Catálogo 2026 ile doğrulandı. Bağlanan PRA 50 Hz Data Book Rev.M, PRA 1.00 T’nin doğrudan hidrolik eğrisini, teknik kapsamını, ölçü/ağırlık ve IE3 motor verisini içerir; eğri sayfası /I ekini ayrıca yazmadığından P/N kanıtı olarak değil aynı modelin teknik eğri kaynağı olarak kullanılmıştır. P/N-özel parça çizimi ayrıca ürün kodunu doğrudan gösterir ve teknik çizim olarak etiketlenmiştir. Nihai seçimde sistem eğrisi, akışkan, sıcaklık, tesisat kayıpları ve elektrik koruması proje şartlarıyla doğrulanmalıdır.
