Kimlik ve kaynak sınırı: Bu kayıtta üretici kodu veya isim plakası bulunmadığından mevcut başlık, URL ve legacy 380 V yazımı korunmuştur. Resmî güncel 50 Hz teknik kitaptaki MATRIX 18-5T/4, 4 kW / 5,5 HP üç fazlı aynı hidrolik tanımı verir; ancak güncel kaynakta yazan 3~230/400 V ±%10, IE3 ve motor verileri bu eski kayda yalnız teknik referans olarak işlenmiştir. Siparişten önce pompa isim plakası ve besleme gerilimi teyit edilmelidir; kayıt, farklı bir güncel SKU’ya yeniden adlandırılmamıştır.
Hidrolik ve bağlantı: Resmî MATRIX 18-5T/4 seçme satırında 0/7,8/9,6/12/15/18/21/24/27 m³/sa debide sırasıyla 60,5/55/53/50,5/47/42/35,5/25,8/13 mSS verilir. Bu satırın üzerindeki noktalar için ekstrapolasyon yapılmamıştır. Emiş bağlantısı G2, basma bağlantısı G1½ (UNI ISO 228); azami çalışma basıncı 10 bar’dır. Doğrudan eğri 106,7 mm çark çapını, yaklaşık 2850 dev/dk hızı ve ISO 9906:2012 Grade 3B test standardını gösterir.
Güncel üç fazlı teknik referans: Resmî güncel tabloda 3~230/400 V ±%10 / 50 Hz, iki kutuplu TEFC motor, IE3, yalıtım sınıfı F ve IP55 belirtilir. MATRIX 18-5T/4 için giriş gücü 4,52 kW; tam yük akımı 230/400 V’da 15,1/8,7 A’dır. Bu değerler ürünün mevcut başlığındaki 4 kW / 5,5 HP ile uyumludur; ancak başlıktaki 380 V ifadesi 400 V nominal güncel tabloda değiştirilmemiştir.

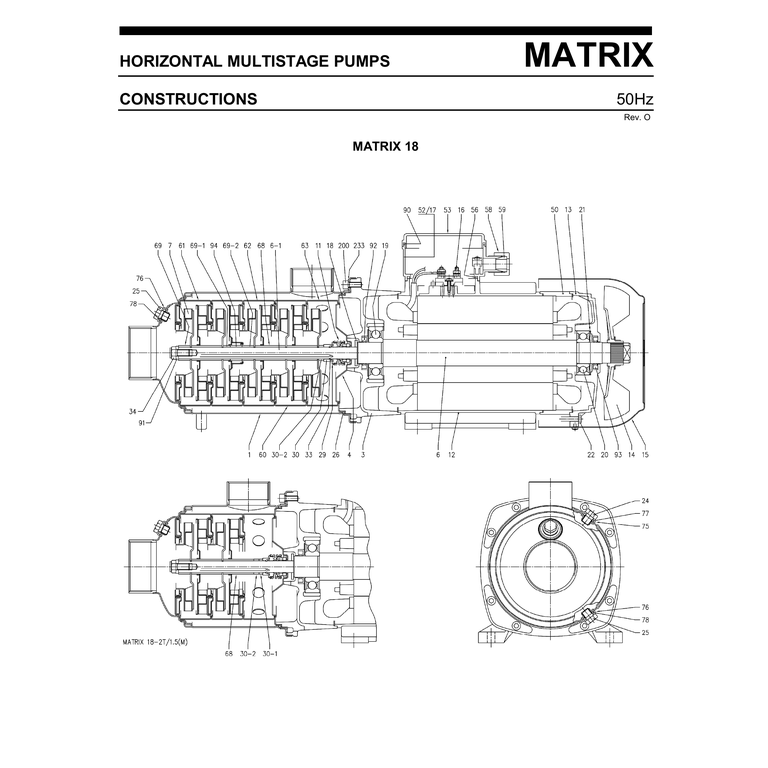

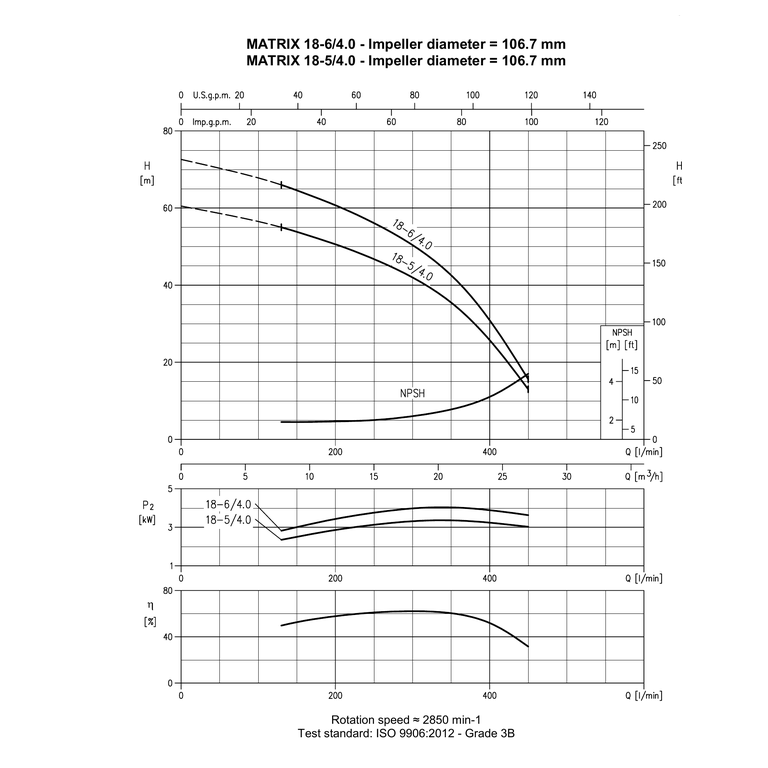

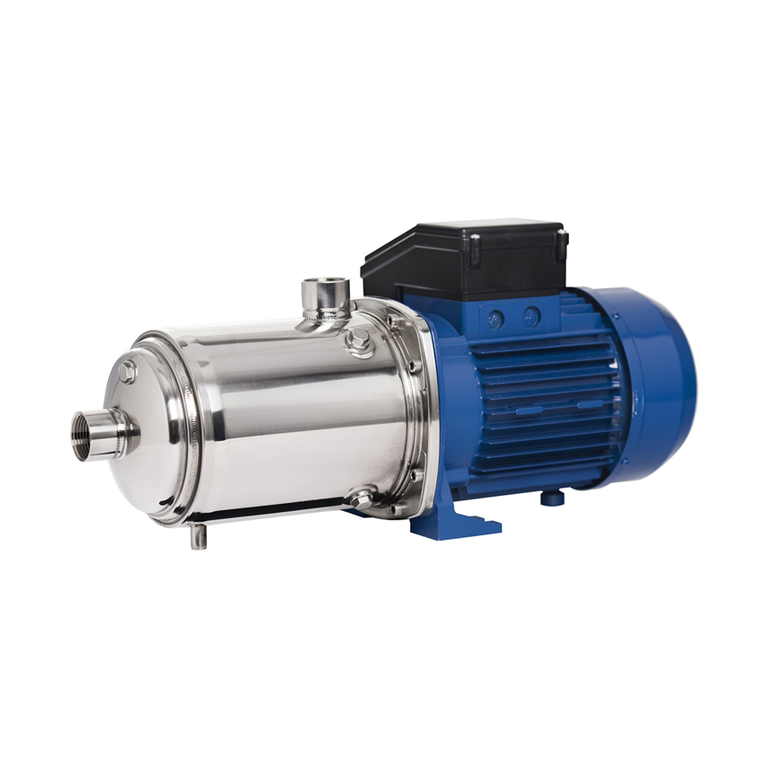

Malzeme ve çalışma sınırı: Pompa gövdesi, çark, ara kademe, kapak ve sıvıyla temas eden mil uzantısı EN 1.4301 (AISI304); standart mekanik salmastra Ceramic/Carbon/EPDM’dir. Braket ile motor gövdesi alüminyum olduğundan ürünün tamamı AISI304 diye genellenmez. Standart EPDM salmastra için sıvı sıcaklığı -15…+85 °C’dir; +110 °C yalnız -TE veya özel salmastra konfigürasyonlarında geçerli olduğundan bu kayda aktarılmamıştır. Güncel teknik tablo ağırlığı 33,2 kg verir. İlk görsel resmî MATRIX aile fotoğrafıdır ve exact üretici kodu fotoğrafı değildir; ikinci görsel resmî MATRIX 18 kesit görünümüdür; üçüncü görsel doğrudan 18-5/4,0 eğrisini (kaynakta 18-6/4,0 ile birlikte) içerir.
| Mevcut kayıt başlığı / URL | MATRIX 18-5T/4,0 — legacy 380 V yazımı korunmuştur |
|---|---|
| Resmî güncel teknik referans | MATRIX 18-5T/4, 4 kW / 5,5 HP, üç fazlı 50 Hz |
| Güncel üç fazlı besleme | 3~230/400 V ±%10; 2 kutup; yaklaşık 2850 dev/dk; TEFC |
| Güncel motor sınıfı / yalıtım / koruma | IE3 / F / IP55 |
| Güncel giriş gücü / tam yük akımı | 4,52 kW / 15,1 A (230 V) – 8,7 A (400 V) |
| Bağlantılar | emiş G2, basma G1½, UNI ISO 228 |
| Azami çalışma basıncı | 10 bar |
| Doğrudan MATRIX 18-5T/4 seçme satırı | 0/7,8/9,6/12/15/18/21/24/27 m³/sa → 60,5/55/53/50,5/47/42/35,5/25,8/13 mSS |
| Çark çapı / eğri koşulu / test standardı | 106,7 mm / ≈2850 dev/dk / ISO 9906:2012 Grade 3B |
| Gövde, çark, ara kademe, kapak ve ıslak mil uzantısı | EN 1.4301 (AISI304) |
| Standart mekanik salmastra / O-ring | Ceramic / Carbon / EPDM |
| Braket ve motor gövdesi | alüminyum |
| Standart EPDM sıvı sıcaklığı | -15…+85 °C |
| Güncel teknik referanstaki ağırlık | 33,2 kg |
| Seçim notu | |
| Bu kayıtta üretici kodu veya isim plakası olmadığından güncel motor verileri sipariş/servis öncesi teyit edilmelidir | |
| MATRIX 18-6T/4 aynı motor gücünde olsa da 72,5 mSS ve 34,2 kg ile farklı üründür; bu kayda karıştırılmamıştır | |
| MATRIX 18-4T/3 (3 kW) ile 18-5T/4 (4 kW) verileri birbirinden ayrıdır | |
| +110 °C yalnız -TE veya özel salmastra konfigürasyonlarına aittir; standart EPDM sınırı +85 °C’dir |
Seçim ve doküman notu: Kayıt, resmî EBARA MATRIX 50 Hz Data Book Rev.O üzerinden desteklendi. Mevcut başlıkta üretici kodu ve isim plakası bulunmadığı için başlık/URL değiştirilmedi; legacy 380 V etiketi, güncel teknik kaynağın 230/400 V ±%10 referansına dönüştürülmedi. Bağlanan teknik kitap, aynı MATRIX 18-5T/4 hidrolik tanımını, doğrudan eğriyi, bağlantıları, malzemeyi, boyutu ve güncel üç fazlı motor verisini içerir. Bu nedenle değerler güncel teknik referanstır; siparişten önce isim plakası, besleme ve salmastra konfigürasyonu doğrulanmalıdır. MATRIX 18-6T/4, MATRIX 18-4T/3, 60 Hz ve -TE/özel salmastra verileri ürün bilgisine aktarılmadı.
