EBARA JES M6; AISI304 gövdeli, tek fazlı motorlu kendinden emişli jet santrifüj pompadır. Resmî legacy JES 50 Hz teknik kitabındaki JESM 6 satırı, mevcut kaydın 230 V / 50 Hz ve 0,44 kW / 0,6 HP bilgileriyle eşleşir; aynı resmî aile tablosunda karşılık gelen ürün kodu 1700060000 olarak yer alır. M harfi yalnız tek fazlı sürümü ifade eder. Sonraki JESM/E 6 sürümünün 0,37 kW / 0,5 HP değerleri farklı olduğundan bu eski JES M6 kaydına aktarılmamıştır.
Hidrolik ve bağlantı: Emiş ve basma bağlantıları G1 / G1 (UNI ISO 228)’dir. Resmî JESM 6 seçme tablosunda 5/20/40/45 l/dk, yani 0,3/1,2/2,4/2,7 m³/sa debide sırasıyla 31,5/26/17/13,5 mSS verilir. Direct JES 6 eğrisi 0,44 kW, 104 mm çark, 20 °C temiz su ve ISO 9906 Annex A test koşullarını gösterir. Azami çalışma basıncı 6 bar, azami emiş derinliği 8 m ve azami sıvı sıcaklığı 45 °C’dir. Bu değerler temiz su içindir; sıvı uyumu ve tesisat kayıpları nihai seçimde ayrıca değerlendirilmelidir.
Elektrik ve motor: JES M6, 1~230 V ±%10 / 50 Hz, iki kutuplu, TEFC motorludur. Resmî teknik veri sayfası 10 µF / 450 V kondansatör, 2,4 A tam yük akımı, 8,5 A kilitli rotor akımı ve 0,54 kW giriş gücü verir. Yalıtım sınıfı F, koruma sınıfı IP44’tür; IP55 yalnız talep üzerine belirtilir. Resmî seçme tablosunda nominal güç 0,44 kW / 0,6 HP iken motor teknik tablosunda 0,45 kW yazıldığı için satış/etiket teyidinde bu eski kaynak yuvarlama farkı dikkate alınmalıdır; yeni 0,37 kW JESM/E 6 verisi kullanılmamıştır.

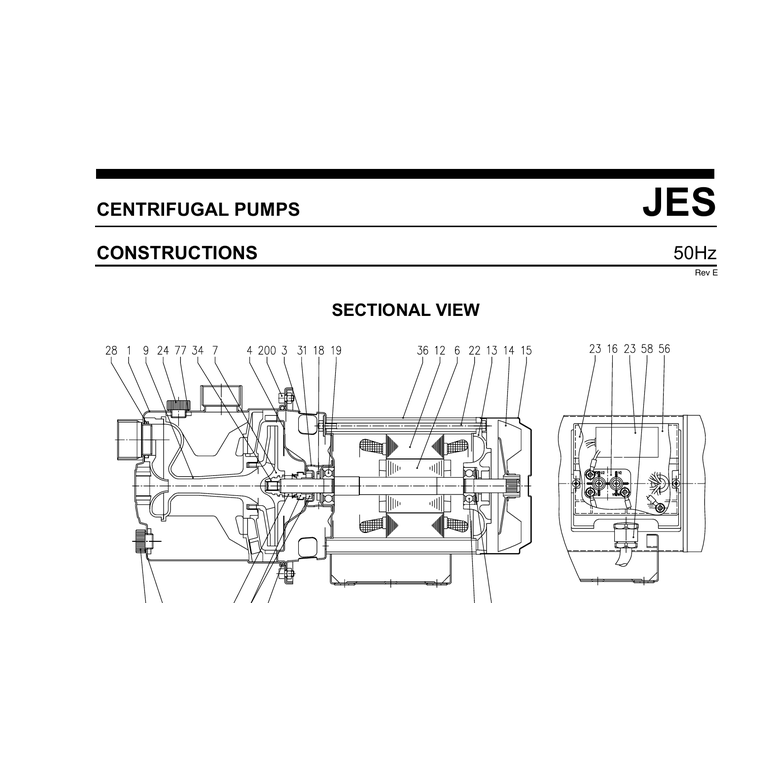

Yapı ve ölçü: Pompa gövdesi, kapak ve motor braketi AISI304; sıvıyla temas eden mil uzantısı AISI303’tür. Çark, ejektör ve difüzör cam elyaf takviyeli PPO’dur. Mekanik salmastra Ceramic/Carbon/NBR tipindedir. Tek fazlı JES M6 için A=181 mm ve L=96 mm; pompa ağırlığı 5,8 kg’dır. İlk görsel EBARA’nın JE/JES kapsüllü motorlu aile fotoğrafıdır; exact P/N fotoğrafı değildir. İkinci görsel resmî JES 50 Hz Rev.E aile kesit görünümüdür; üçüncü görsel doğrudan JES 6 0,44 kW eğrisidir.
| Model / tip | EBARA JES M6; tek fazlı kendinden emişli jet santrifüj pompa |
|---|---|
| Resmî legacy tablo eşleşmesi | JESM 6 — 1700060000 |
| Motor fazı / besleme / frekans | 1~ / 230 V ±%10 / 50 Hz |
| Nominal güç | 0,44 kW / 0,6 HP (legacy motor teknik tablosunda 0,45 kW) |
| Giriş gücü / tam yük akımı / kalkış akımı | 0,54 kW / 2,4 A / 8,5 A |
| Kondansatör | 10 µF / 450 V, dahili |
| Kutup sayısı / motor tipi | 2 / TEFC |
| Yalıtım / koruma | F / IP44 (IP55 talep üzerine) |
| Bağlantılar | emiş G1, basma G1, UNI ISO 228 |
| Exact JESM 6 seçme tablosu | 0,3/1,2/2,4/2,7 m³/sa → 31,5/26/17/13,5 mSS |
| Çark çapı / eğri koşulu / test standardı | 104 mm / 20 °C temiz su / ISO 9906 Annex A |
| Azami çalışma basıncı / emiş derinliği / sıvı sıcaklığı | 6 bar / 8 m / 45 °C |
| Gövde, kapak, motor braketi | AISI304; sıvıyla temas eden mil uzantısı: AISI303 |
| Çark, ejektör ve difüzör | cam elyaf takviyeli PPO |
| Mekanik salmastra | Ceramic / Carbon / NBR |
| Tek fazlı A / L ölçüsü | 181 / 96 mm |
| Ağırlık | 5,8 kg |
| Kullanım notu | |
| Temiz su basınçlandırma, küçük sulama ve sıvı transferi uygulamaları | |
| Emiş hattında geri akışı önlemek için kaynak kurulum notuna göre dip klapesi veya çekvalf değerlendirilmelidir | |
| İçme suyu, hijyen veya kimyasal uyumluluk sertifikası bu legacy SKU için iddia edilmemiştir |
Seçim ve kaynak notu: Bu kayıt, resmî legacy EBARA JES 50 Hz Data Book Rev.E ile güncellendi. Mevcut 230 V / 50 Hz / 0,44 kW / 0,6 HP bilgileri JESM 6 ve resmî 1700060000 satırıyla eşleşir. Güncel JESM/E 6’nın farklı 0,37 kW / 0,5 HP motoru ve farklı eğrisi olduğundan ürün kimliği değiştirilmedi, yeni varyant verileri karıştırılmadı. Teknik kitap seçim satırında 0,44 kW, motor teknik tablosunda 0,45 kW yazdığından kaynak farkı görünür tutuldu; sipariş öncesinde ürün etiketi/sevk evrakı doğrulanmalıdır. Müşteri alanına yalnız JES M6 satırını, motoru, malzemeleri, kesit görünümünü ve direct JES 6 eğrisini kapsayan legacy teknik kitap bağlandı. Genel aile broşürü veya farklı JESX/JESM/E dokümanı müşteri dokümanı yapılmadı.
