EBARA EVMSG20 10F5HQ1BEGE/11; AISI304 hidrolik bölümlü, dökme demir alt gövde ve tabanlı dikey çok kademeli in-line santrifüj pompadır. Resmî EBARA tarifesindeki 26750100105 ürün numarası yapılandırmayı EVMSG20 10F5 HQ1BEG E/11 olarak verir. Bu kayıttaki H zorunludur: F/DN50 ve 25 bar yapılandırma HQ1BEG dengeli mekanik salmastra ile tanımlanır; H’siz Q1BEG-E ise aynı teknik kaynaktaki 16 bar sınıfıdır. Başlık ve kanonik bağlantı bu nedenle resmî HQ1BEGE kimliğine düzeltilmiştir.
Bağlantı ve motor: F bağlantı tipi DN50 DIN yuvarlak flanştır ve bu exact 11 kW F yapılandırmasının azami çalışma basıncı 25 bardır. Resmî 50 Hz motor tablosunda 11 kW / 15 HP, 3~400/690 V ±%10, 21,3/12,3 A, iki kutup, IEC 160 gövde ve 12,06 kW giriş gücü verilir. Motor IE3 verim sınıfında, IC411-TEFC tipinde, IP55 korumalı ve yalıtım sınıfı F’dir; 1,5 kW ve üzerindeki motorlar için PTC ön tesisli belirtilir. Güç faktörü 0,80’dir.

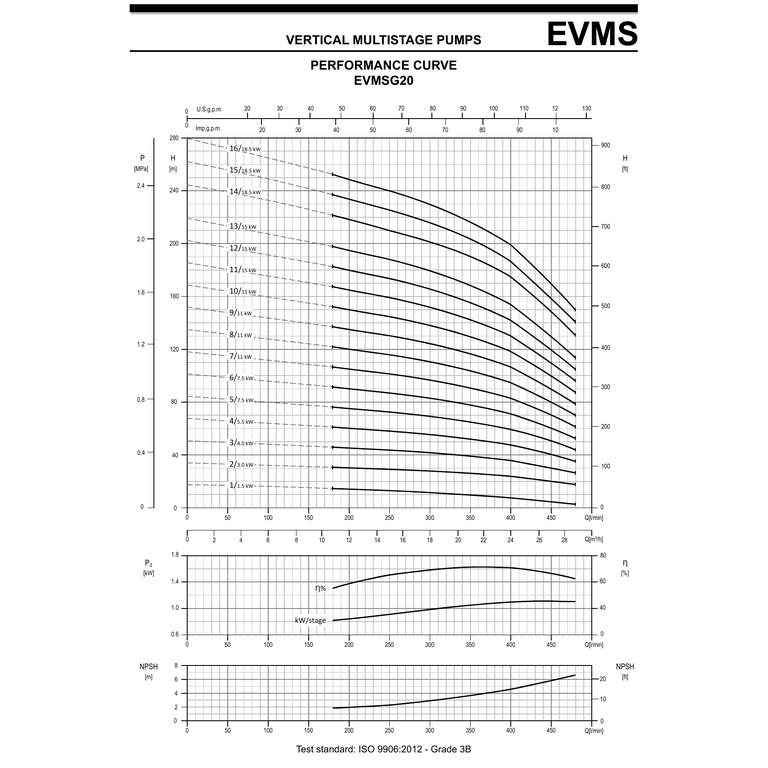

Hidrolik performans: Resmî 50 Hz seçme çizelgesinde EVMS(.)20 10/11 için 0/10,8/12/15/18/21/24/27/28,8 m³/sa debide sırasıyla 168/152/150/145/139/131/118/100/87 mSS verilir. EVMSG20 ailesinin resmî eğrisi doğrudan 10/11 kW çizgisini; H–Q ile birlikte verim/P2 ve NPSH panellerini içerir. Eğri ISO 9906:2012 Grade 3B test standardıyla verilir; nihai çalışma noktası, tesisat kayıpları, sıvı özellikleri ve NPSH ile birlikte projeye göre doğrulanmalıdır.
Yapı ve salmastra: Kapak, emiş/ara/basma ve dış gövde ile çarklar AISI304’tür; bu 20 m³/sa sınıfındaki 10 kademeli satırda mil AISI329A, aşınma halkası AISI304+PPS’tir. Alt gövde EN-GJL-250 dökme demirdir; motor braketi, 11 kW kaplin ve F karşı flanşı dökme demirdir. HQ1BEG dengeli kartuş mekanik salmastra SiC döner yüzey, Carbon sabit yüzey, EPDM elastomer ve AISI316 bileşenleri içerir. Salmastra için sıcaklık aralığı -30…+140 °C, azami çalışma basıncı 25 bardır.

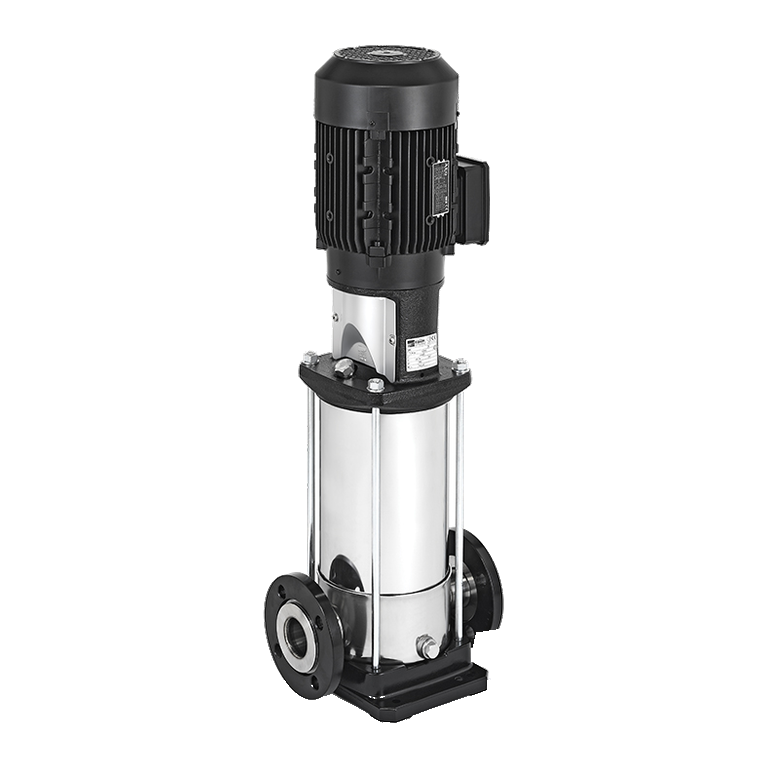

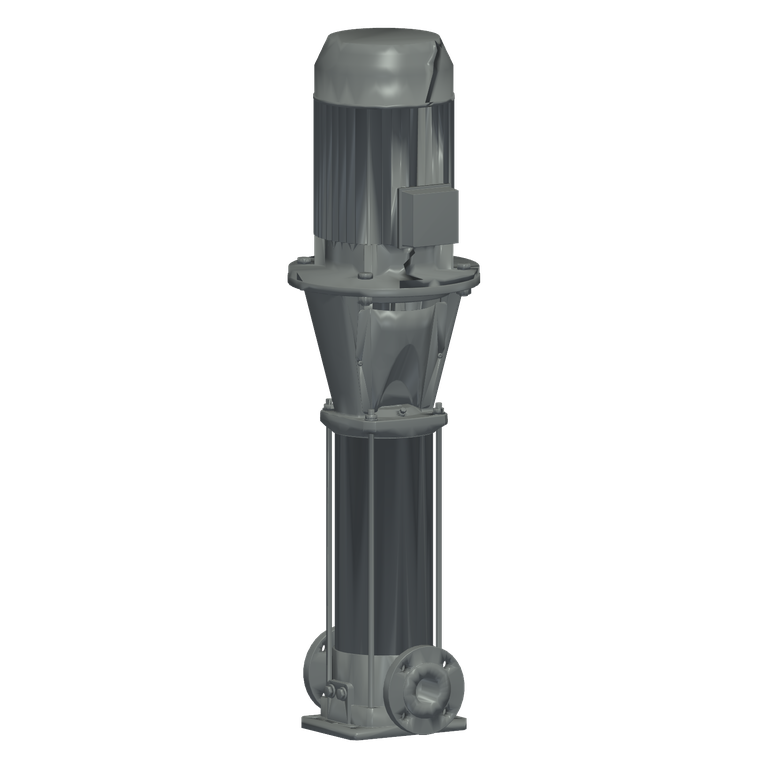

Ölçü, ağırlık ve görsel notu: F/DN50 bağlantılı pompa 53,9 kg, üç fazlı motorlu set 116,4 kg; H2 844 mm ve H2+H3 toplam yüksekliği 1284 mm’dir. İlk görsel resmî EVMS(L)(G) F flanşlı aile fotoğrafıdır; exact P/N fotoğrafı değildir. İkinci görsel, EBARA’nın resmî 3D CAD paketindeki EVMSG20-10F5_ETM montajından yerelde üretilmiş teknik CAD görünümüdür; fotoğraf veya HQ1BEG-E salmastra çizimi olarak sunulmaz. Üçüncü görsel EVMSG20 10/11 kW resmî 50 Hz performans eğrisidir.
| Model / tip | EBARA EVMSG20 10F5HQ1BEGE/11; dikey çok kademeli in-line santrifüj pompa |
|---|---|
| Resmî ürün numarası / kimlik | 26750100105 — EVMSG20 10F5 HQ1BEG E/11 |
| Aile / yapı | EVMSG20; AISI304 hidrolik bölümler, dökme demir alt gövde ve taban |
| Nominal aile / kademe | 20 m³/sa sınıfı / 10 kademe |
| Güç | 11 kW / 15 HP |
| Besleme | 3~400/690 V ±%10, 50 Hz |
| Absorbe akımı | 21,3 / 12,3 A (400 / 690 V) |
| Kutup sayısı / motor gövdesi / giriş gücü / cos φ | 2 / IEC 160 / 12,06 kW / 0,80 |
| Motor tipi / verim / koruma / yalıtım | IC411-TEFC / IE3 / IP55 / F |
| Motor koruma hazırlığı | 1,5 kW ve üzeri için PTC ön tesisli |
| Flanş | F tipi DN50 DIN yuvarlak flanş |
| Azami çalışma basıncı | 25 bar |
| Exact 10/11 kW seçme çizelgesi | 0/10,8/12/15/18/21/24/27/28,8 m³/sa → 168/152/150/145/139/131/118/100/87 mSS |
| Test standardı | ISO 9906:2012 Grade 3B |
| Kapak, emiş/ara/basma/dış gövde ve çarklar | AISI304; mil: AISI329A; aşınma halkası: AISI304 + PPS |
| Alt gövde | EN-GJL-250; motor braketi, 11 kW kaplin ve F karşı flanşı: dökme demir |
| Mekanik salmastra | HQ1BEG dengeli kartuş; SiC / Carbon / EPDM / AISI316 |
| Salmastra sıcaklık aralığı / basıncı | -30…+140 °C / 25 bar |
| F pompa / üç fazlı motorlu set ağırlığı | 53,9 / 116,4 kg |
| H2 / toplam H2+H3 | 844 / 1284 mm |
| Kullanım notu | |
| Dikey çok kademeli basınçlandırma ve sıvı transferi uygulamaları | |
| Seçimde sıvının kimyasal uyumu, sıcaklığı, çalışma basıncı ve NPSH koşulları doğrulanmalıdır | |
| Gıda, içme suyu veya hijyen sertifikası bu exact SKU için iddia edilmemiştir |
Seçim ve kaynak notu: Bu kayıt, 26750100105 kimliğini ve 25 bar F/DN50 yapılandırmasını veren resmî EBARA tarifesi, resmî EVMSG20 ürün listelemesi ve EBARA EVMS 1–90 50 Hz Data Book Rev.H kullanılarak güncellenmiştir. Teknik veri kitabı exact EVMSG20 10/11 kW satırını, F boyut/ağırlıklarını, motoru, malzemeleri, HQ1BEG salmastra sınıfını ve performans eğrisini destekler. Müşteri dokümanı olarak yalnız bu teknik veri kitabı ilişkilendirildi; genel tarife veya resmî 3D CAD paketi müşteri dokümanı yapılmadı. 3D CAD görseli resmi EVMSG20-10F5 montajının teknik görünümüdür; EBARA’nın kendi uyarısına uygun olarak göstergesel kabul edilir ve salmastra kodunu tek başına kanıtlamaz. Nihai seçimde debi/basma yüksekliği, NPSH, sıvının kimyasal uyumu, sıcaklık, basınç ve elektrik koruması projeye göre yetkin personel tarafından doğrulanmalıdır.
