EBARA EVMSG10 14F5Q1BEGE/5,5; AISI304 hidrolik bölümlü, dökme demir alt gövde ve tabanlı dikey çok kademeli in-line santrifüj pompadır. Resmî EBARA exact parça çizimi yapılandırmayı EVMSG10 14F5 Q1BEG E/5,5 ve eşleşik kimlik dizisini 26550100145-3445010014 olarak verir. Çizim bu iki numarayı ayrı pompa/motor P/N’i diye etiketlemediği için dizinin kaynak biçimi korunmuştur. Güncel Avrupa veri kitabındaki EVMSG10 F/DN40 satırı ve eğrisi ile doğrulanan bu kayıt, standart EVMS’in tamamı paslanmaz tabanlı yapısı veya N flanşlı bölgesel konfigürasyonlarla karıştırılmamıştır.
Model kodu, motor ve bağlantı: EVMSG dökme demir alt gövdeli AISI304 ailesini, 10 nominal 10 m³/sa sınıfını, 14 kademeyi, F ise DIN yuvarlak flanşı ifade eder. Exact 50 Hz / 5,5 kW motor tablosunda 5,5 kW / 7,5 HP, 3~400/690 V ±%10, 10,4/6,0 A, iki kutup ve 132 motor gövdesi verilir. Motor IE3 verim sınıfında, IC411-TEFC tipinde, IP55 korumalı ve yalıtım sınıfı F’dir; 1,5 kW ve üzerindeki motorlarda PTC ön tesisli belirtilir. F bağlantı tipi DN40 DIN yuvarlak flanştır.
Hidrolik performans: Resmî 50 Hz seçme çizelgesinde EVMS(.)10 14/5,5 için 0/4,5/6/7,8/9/10,8/12/15 m³/sa debide sırasıyla 153/148/146/138/131/116/104/68,5 mSS verilir. Aynı kaynakta EVMSG10 performans eğrisi doğrudan 14/5,5 kW çizgisini içerir. Eğriler ISO 9906:2012 Grade 3B, 20 °C temiz su ve 2900 d/d nominal motor hızı koşuluyla tanımlanmıştır; tabloda boş olan ek debi noktaları için ekstrapolasyon yapılmamıştır. Nihai çalışma noktası, sıvı özellikleri, tesisat kayıpları ve NPSH ile birlikte projeye göre doğrulanmalıdır.
Yapı ve çalışma sınırları: Çark, ara gövde, kapak, dış gövde ve bu exact EVMSG10 kapsamındaki mil AISI304’tür; aşınma halkası AISI304+PPS’tir. EVMSG’ye özgü alt gövde, motor braketi ve taban EN-GJL-250 dökme demirdir; 5,5 kW’den itibaren kaplin ile F karşı flanşı da dökme demirdir. Q1BEG-E dengesiz kartuş mekanik salmastra SiC döner yüzey, Carbon sabit yüzey, EPDM elastomer ve AISI316 bileşenleri içerir. Bu salmastra için sıcaklık aralığı -30…+120 °C, azami çalışma basıncı ise 16 bardır.

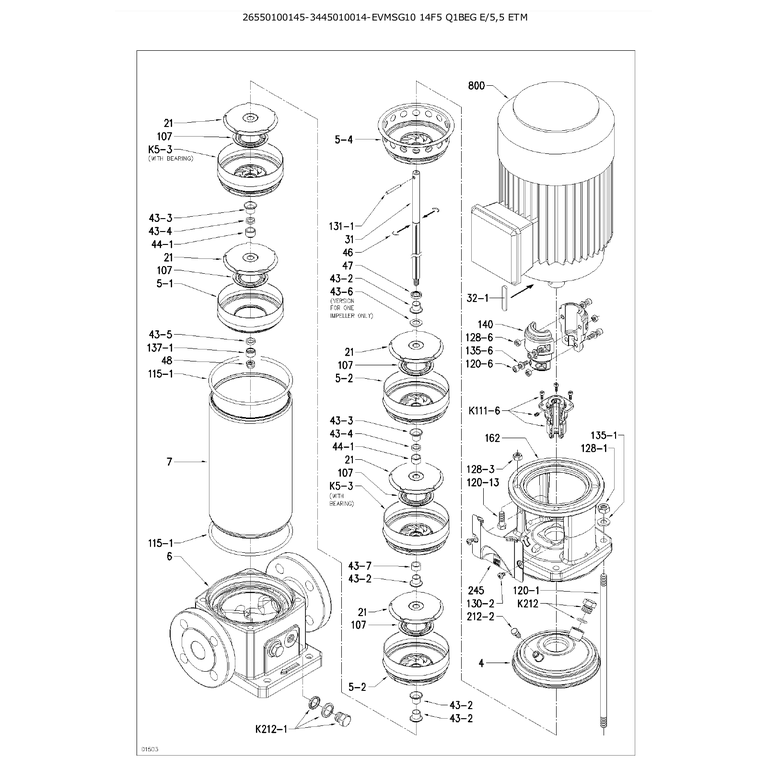

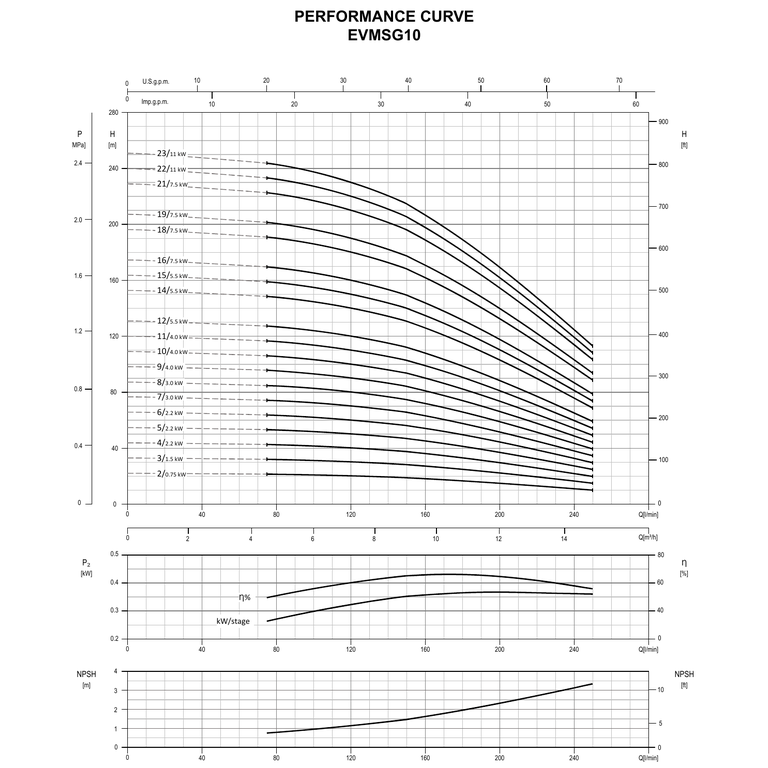

Ölçü, ağırlık ve görsel notu: F/DN40 bağlantılı pompa 44,5 kg, üç fazlı motorlu set 83,5 kg; H2 821 mm ve H2+H3 toplam yüksekliği 1220 mm’dir. İlk görsel resmî EVMS(L)(G) F flanşlı aile fotoğrafıdır; exact P/N’e özgü değildir, EVMSG’nin koyu dökme demir alt bölümüyle uyumlu aile görünümünü gösterir. İkinci görsel, exact kimlik dizisini taşıyan resmî patlatılmış çizimdir. Üçüncü görsel EVMSG10 ailesinin resmî 50 Hz H–Q, verim ve NPSH eğrisidir.
| Model / tip | EBARA EVMSG10 14F5Q1BEGE/5,5; dikey çok kademeli in-line santrifüj pompa |
|---|---|
| Resmî exact kimlik çizimi başlığı | 26550100145-3445010014 — EVMSG10 14F5 Q1BEG E/5,5 |
| Aile / yapı | EVMSG10; AISI304 hidrolik bölümler, dökme demir alt gövde ve taban |
| Nominal aile / kademe | 10 m³/sa sınıfı / 14 kademe |
| Güç | 5,5 kW / 7,5 HP |
| Besleme | 3~400/690 V ±%10, 50 Hz |
| Absorbe akımı | 10,4 / 6,0 A (400 / 690 V) |
| Kutup sayısı / nominal hız / motor gövdesi | 2 / yaklaşık 2900 d/d / 132 |
| Motor tipi / verim / koruma / yalıtım | IC411-TEFC / IE3 / IP55 / F |
| Motor koruma hazırlığı | 1,5 kW ve üzeri için PTC ön tesisli |
| Flanş | F tipi DN40 DIN yuvarlak flanş |
| Azami çalışma basıncı | 16 bar |
| Exact 14/5,5 kW seçme çizelgesi | 0/4,5/6/7,8/9/10,8/12/15 m³/sa → 153/148/146/138/131/116/104/68,5 mSS |
| Test standardı / koşulu | ISO 9906:2012 Grade 3B / 20 °C temiz su / 2900 d/d |
| Çark, ara/kapak/dış gövde ve mil | AISI304; aşınma halkası: AISI304 + PPS |
| Alt gövde, motor braketi, taban, 5,5 kW’den itibaren kaplin ve F karşı flanşı | EN-GJL-250 dökme demir |
| Mekanik salmastra | Q1BEG-E dengesiz kartuş; SiC / Carbon / EPDM / AISI316 |
| Salmastra sıcaklık aralığı / basıncı | -30…+120 °C / 16 bar |
| F pompa / üç fazlı motorlu set ağırlığı | 44,5 / 83,5 kg |
| H2 / toplam H2+H3 | 821 / 1220 mm |
| Kullanım notu | |
| Dikey çok kademeli basınçlandırma ve sıvı transferi uygulamaları | |
| Seçimde sıvının kimyasal uyumu, sıcaklığı, çalışma basıncı ve NPSH koşulları doğrulanmalıdır | |
| Gıda, içme suyu veya hijyen sertifikası bu exact SKU için iddia edilmemiştir |
Seçim ve kaynak notu: Bu kayıt, exact yapılandırmayı ve eşleşik kimlik dizisini taşıyan resmî EBARA parça çizimi ile EBARA EVMS 1–90 50 Hz Data Book Rev.H kullanılarak güncellenmiştir. Resmî servis çizimi başlık/kimlik/doğrudan patlatılmış görünüm doğrulaması için kullanıldı; müşteri dokümanı yapılmadı. Müşteri dokümanı olarak yalnız EVMSG10 14/5,5 kW satırını, F/DN40 flanşını, 16 bar sınırını, motoru, malzemeyi, salmastrayı ve eğriyi içeren teknik veri kitabı ilişkilendirildi. İspanyol bölgesel tarifedeki 14N satırı, exact F çizimi ve güncel F teknik tablosuyla çeliştiği için bu kayda aktarılmadı. Nihai seçimde debi/basma yüksekliği, NPSH, sıvının kimyasal uyumu, sıcaklık, basınç ve elektrik koruması projeye göre yetkin personel tarafından doğrulanmalıdır.
