EBARA EVMS15 9F5Q1BEGE/11, AISI304 ıslak bölümlü dikey çok kademeli in-line santrifüj pompadır. Resmî EBARA exact parça çiziminin başlığı yapılandırmayı EVMS15 9F5 Q1BEG E/11 ve kimlik dizisini 26651100095-3455110009 olarak verir. Belge bu iki numarayı pompa/motor alt bileşeni diye ayrıca ayırmadığından başlıktaki biçimi korunmuştur; EVMSL AISI316L, EVMSG dökme demir tabanlı ve başka bağlantı/salmastra varyantlarının bilgisi bu kayda aktarılmamıştır.
Model kodu, motor ve bağlantı: EVMS AISI304 ıslak bölüm ailesini, 15 nominal 15 m³/sa sınıfını, 9 kademe sayısını, F ise DN50 yuvarlak flanşı belirtir. Exact 50 Hz / 11 kW satırında 11 kW / 15 HP, 3~400/690 V ±%10, 21,3/12,3 A, iki kutup ve yaklaşık 2900 d/d verilir. Motor gövde ölçüsü 160, IE3 verim sınıfında, IP55 korumalı ve yalıtım sınıfı F’dir; 1,5 kW ve üzeri motorlar için PTC ön tesisli belirtilir. F bağlantılı setin emiş ve basma bağlantıları DN50 yuvarlak flanştır.
Hidrolik performans: Resmî 50 Hz Data Book seçme çizelgesinde EVMS15 9/11 kW için 0/7,8/9/10,8/12/15/18/21/24 m³/sa debide sırasıyla 133/124/122/119/117/112/104/92/75,5 mSS verilir. Tablodaki diğer debi noktaları bu satır için boş olduğundan ekstrapolasyon yapılmamıştır. Aynı aile eğrisi ISO 9906:2012 Grade 3B ve 20 °C temiz su test koşuluyla sunulur; nihai çalışma noktası, sıvı özellikleri ve tesisat kayıplarıyla birlikte projeye göre doğrulanmalıdır.
Yapı ve çalışma sınırları: EVMS15 tablosunda belirtilen kapak, emiş/ara/basma/alt/dış gövde ve çark AISI304’tür; aşınma halkası AISI304+PPS’tir. 5,5 kW üzerindeki kuplaj ile motor braketi dökme demirdir. Mil malzemesi kaynakta modele göre AISI304 veya AISI329A olarak geçtiğinden bu exact kayıt için tek alaşım iddia edilmemiştir. Q1BEG-E kodlu dengesiz kartuş mekanik salmastra SiC döner yüzey, Carbon sabit yüzey, EPDM elastomer ve AISI316 yay içerir. Bu exact salmastra için sıcaklık sınırı -30…+120 °C’dir ve azami çalışma basıncı 16 bar’dır; aynı EVMS15 ailesinin 12/11 ve üzerindeki 25 bar/+140 °C seçenekleri bu SKU’ya aktarılmamıştır.

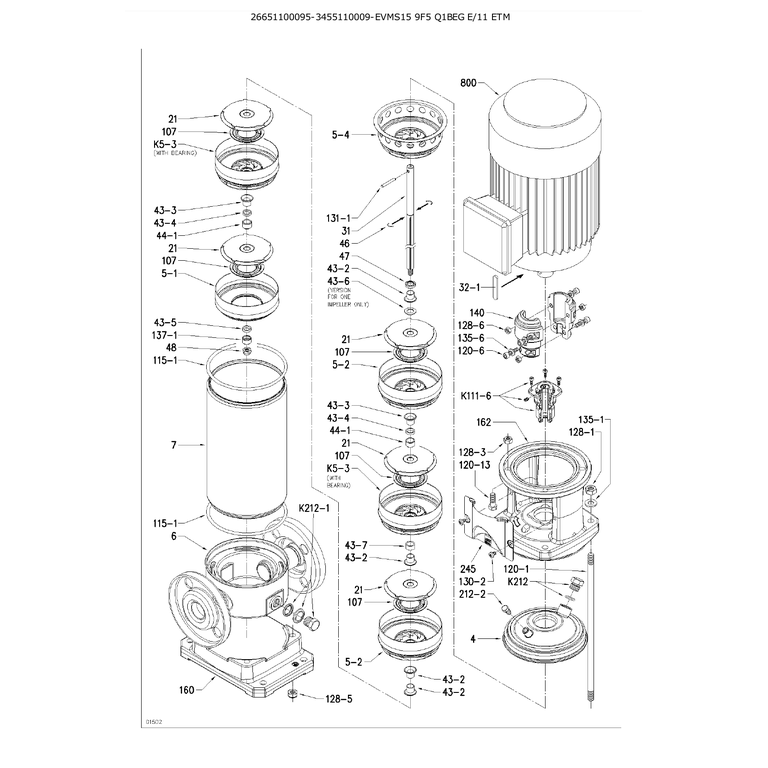

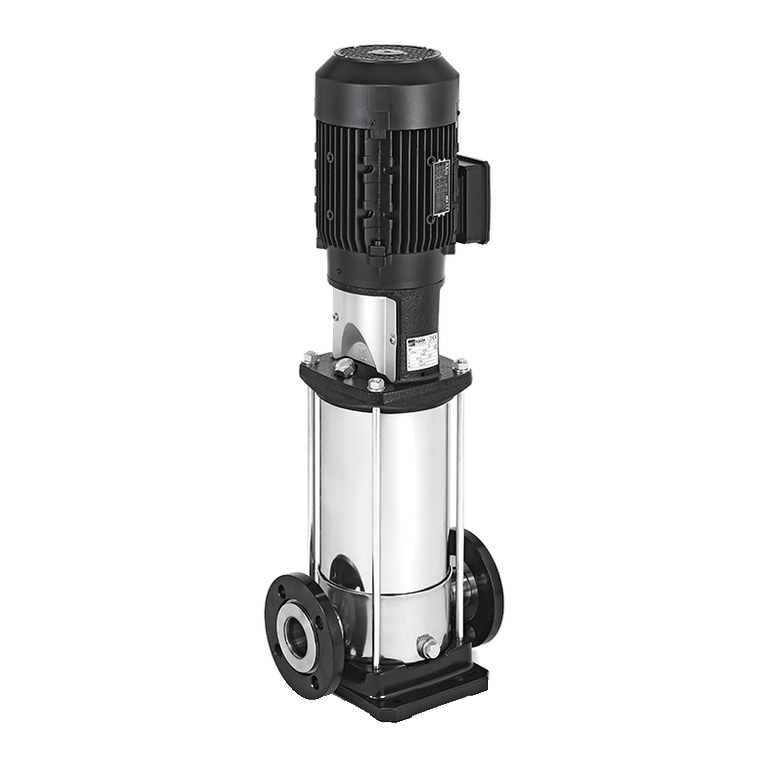

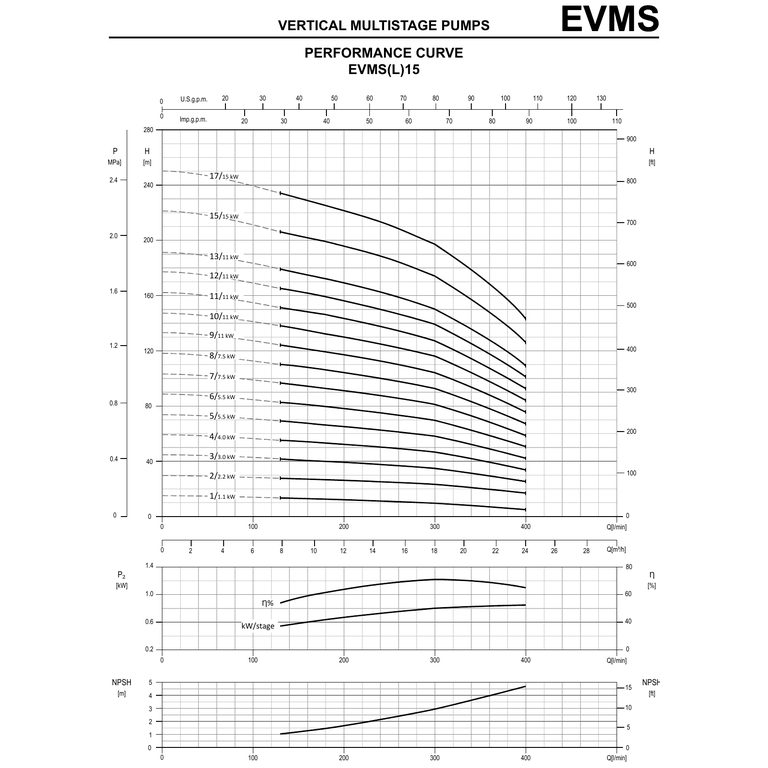

Ölçü, ağırlık ve görsel notu: F/DN50 bağlantılı pompa 37,3 kg, üç fazlı motorlu set 99,8 kg; H2 804 mm ve H2+H3 toplam yüksekliği 1244 mm’dir. İlk görsel resmî EVMS F flanşlı aile fotoğrafıdır ve exact P/N’e özgü değildir. İkinci görsel exact kimlik dizisini taşıyan resmî patlatılmış çizimdir. Üçüncü görsel ise EVMS15 9/11 kW için resmî 50 Hz H–Q, verim ve NPSH eğrisidir.
| Model / tip | EBARA EVMS15 9F5Q1BEGE/11, dikey çok kademeli in-line santrifüj pompa |
|---|---|
| Resmî exact kimlik çizimi başlığı | 26651100095-3455110009 — EVMS15 9F5 Q1BEG E/11 |
| Islak bölüm ailesi | EVMS / AISI304; EVMSL veya EVMSG varyantı değildir |
| Nominal aile / kademe | 15 m³/sa sınıfı / 9 kademe |
| Güç | 11 kW / 15 HP |
| Besleme | 3~400/690 V ±%10, 50 Hz |
| Absorbe akımı | 21,3 / 12,3 A (400 / 690 V) |
| Kutup sayısı / nominal hız / motor gövdesi | 2 / yaklaşık 2900 d/d / 160 |
| Motor verim sınıfı / koruma / yalıtım | IE3 / IP55 / F |
| Motor koruma hazırlığı | 1,5 kW ve üzeri için PTC ön tesisli |
| Flanşlar | F tipi DN50 yuvarlak emiş ve basma flanşı |
| Azami çalışma basıncı | 16 bar |
| Exact 9/11 kW seçme çizelgesi | 0/7,8/9/10,8/12/15/18/21/24 m³/sa → 133/124/122/119/117/112/104/92/75,5 mSS |
| Test standardı / koşulu | ISO 9906:2012 Grade 3B / 20 °C temiz su |
| Islak gövde / çark | AISI304; mil: modeline göre AISI304 veya AISI329A |
| Aşınma halkası | AISI304 + PPS; 5,5 kW üzeri kuplaj ve motor braketi: dökme demir |
| Mekanik salmastra | Q1BEG-E, SiC / Carbon / EPDM / AISI316 yay |
| Salmastra sıcaklık aralığı / basıncı | -30…+120 °C / 16 bar |
| Pompa / motorlu set ağırlığı | 37,3 / 99,8 kg |
| H2 / toplam H2+H3 | 804 / 1244 mm |
| Kullanım notu | |
| Dikey çok kademeli basınçlandırma ve sıvı transferi uygulamaları | |
| Seçimde sıvının kimyasal uyumu, sıcaklığı, çalışma basıncı ve NPSH koşulları doğrulanmalıdır | |
| Gıda, içme suyu veya hijyen sertifikası bu exact SKU için iddia edilmemiştir |
Seçim ve kaynak notu: Bu kayıt, exact yapılandırmayı ve kimlik dizisini gösteren resmî EBARA parça çizimi ile EBARA EVMS 1–90 50 Hz Data Book Rev.H kullanılarak güncellenmiştir. Müşteri dokümanı olarak yalnız EVMS15 9/11 kW satırını, F/DN50 flanşını, 16 bar sınırını, motoru, malzemeyi, salmastrayı ve eğriyi içeren teknik veri kitabı ilişkilendirildi; genel ürün broşürü ile yalnız servis amaçlı parça çizimi müşteri dokümanı yapılmadı. 3~400/690 V ve 21,3/12,3 A exact motor tablosundan alınmıştır. Q1BEG-E salmastranın -30…+120 °C / 16 bar limiti korunmuş, EVMS15 12/11 ve üzeri satırlarda yer alan 25 bar veya farklı salmastraya ait +140 °C değeri kullanılmamıştır. Nihai seçimde debi/basma yüksekliği, NPSH, sıvının kimyasal uyumu, sıcaklık, basınç ve elektrik koruması projeye göre yetkin personel tarafından doğrulanmalıdır.
