EBARA EVMS10 14F5Q1BEGE/5.5, AISI304 ıslak bölümlü dikey çok kademeli in-line santrifüj pompadır. Resmî EBARA exact parça çiziminin başlığı yapılandırmayı EVMS10 14F5 Q1BEG E/5,5 ve kimlik dizisini 26551100145-3445110014 olarak verir. Belge bu iki numarayı pompa/motor alt bileşeni diye ayrıca ayırmadığından başlıktaki biçimi korunmuştur; EVMSG dökme demir tabanlı veya EVMSL AISI316L varyantının bilgisi bu kayda aktarılmamıştır.
Model kodu, motor ve bağlantı: EVMS AISI304 ıslak bölüm ailesini, 10 nominal 10 m³/sa sınıfını, 14 kademe sayısını, F ise DN40 yuvarlak flanşı belirtir. Exact 50 Hz / 5,5 kW satırında 5,5 kW / 7,5 HP, 3~400Δ/690Y V ±%10, 10,4/6,0 A, iki kutup ve yaklaşık 2900 d/d verilir. Motor gövde ölçüsü 132, IE3 verim sınıfında, IP55 korumalı ve yalıtım sınıfı F’dir; 1,5 kW ve üzeri motorlar için PTC ön tesisli belirtilir. F bağlantılı setin emiş ve basma bağlantıları DN40 yuvarlak flanştır.
Hidrolik performans: Resmî 50 Hz Data Book seçme çizelgesinde EVMS10 14/5,5 kW için 0/4,5/6/7,8/9/10,8/12/15 m³/sa debide sırasıyla 153/148/146/138/131/116/104/68,5 mSS verilir. Aynı aile eğrisi ISO 9906:2012 Grade 3B ve 20 °C temiz su test koşuluyla sunulur; nihai çalışma noktası, sıvı özellikleri ve tesisat kayıplarıyla birlikte projeye göre doğrulanmalıdır.
Yapı ve çalışma sınırları: Emiş, ara ve basma gövdeleri, alt gövde, dış kılıf, çark ve mil EN 1.4301/AISI304; aşınma halkası AISI304+PPS; motor braketi ile bu 5,5 kW sınıfındaki kuplaj dökme demirdir. Q1BEG-E kodlu dengesiz kartuş mekanik salmastra SiC döner yüzey, Carbon sabit yüzey, EPDM elastomer ve AISI316 yay kullanır. Bu exact salmastra için sıcaklık sınırı -30…+120 °C’dir; ailedeki +140 °C dengeli salmastra seçeneği bu SKU’ya aktarılmamıştır. Azami çalışma basıncı 16 bar’dır.

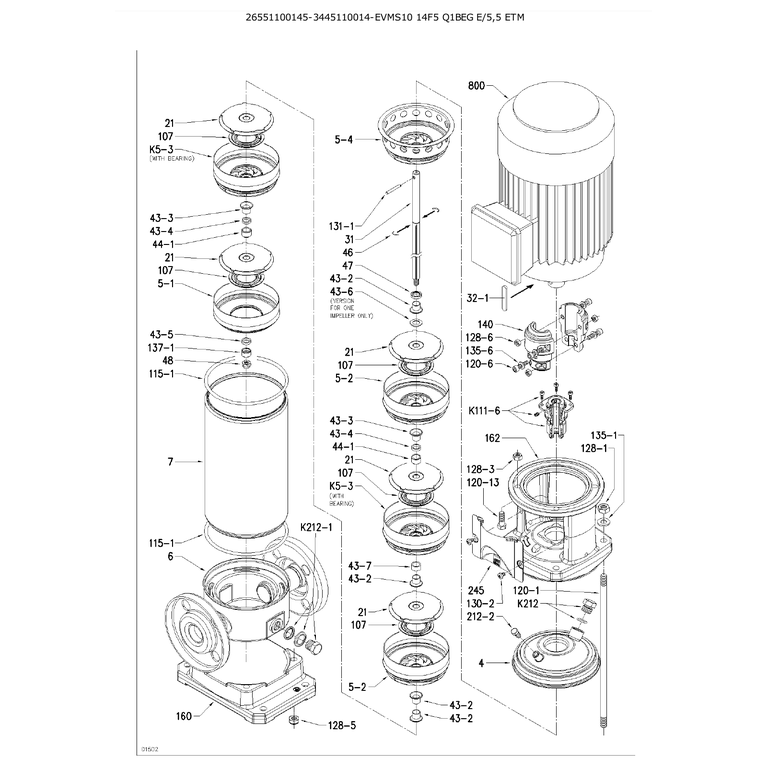

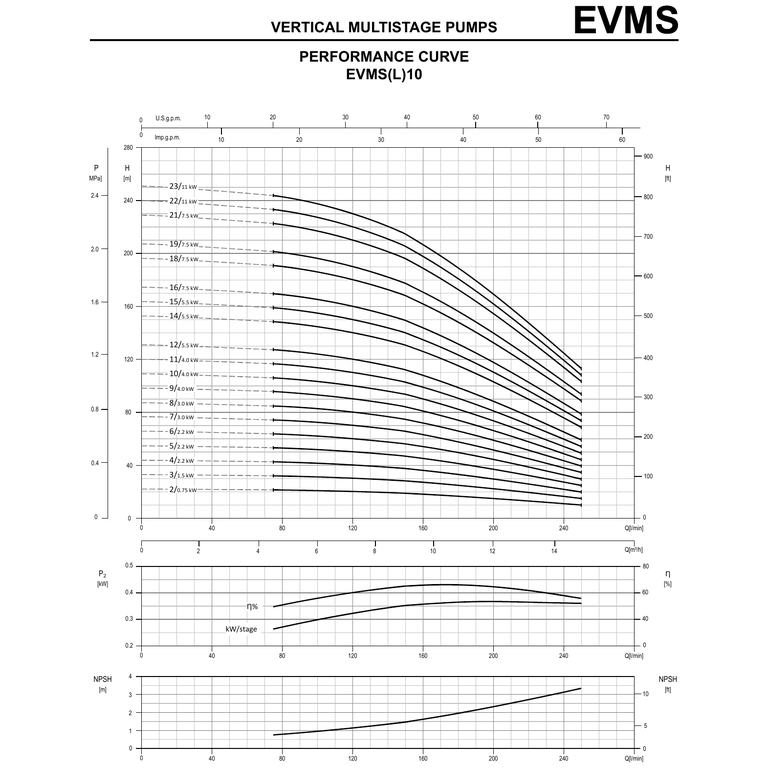

Ölçü, ağırlık ve görsel notu: F bağlantılı pompa 37,7 kg, üç fazlı motorlu set 76,7 kg; H2 821 mm ve H2+H3 toplam yüksekliği 1220 mm’dir. İlk görsel resmî EVMS F flanşlı aile fotoğrafıdır ve exact P/N’e özgü değildir. İkinci görsel exact kimlik dizisini taşıyan resmî patlatılmış çizimdir. Üçüncü görsel ise EVMS10 14/5,5 kW için resmî 50 Hz H–Q, verim ve NPSH eğrisidir.
| Model / tip | EBARA EVMS10 14F5Q1BEGE/5.5, dikey çok kademeli in-line santrifüj pompa |
|---|---|
| Resmî exact kimlik çizimi başlığı | 26551100145-3445110014 — EVMS10 14F5 Q1BEG E/5,5 |
| Islak bölüm ailesi | EVMS / EN 1.4301 AISI304; EVMSG veya EVMSL varyantı değildir |
| Nominal aile / kademe | 10 m³/sa sınıfı / 14 kademe |
| Güç | 5,5 kW / 7,5 HP |
| Besleme | 3~400Δ/690Y V ±%10, 50 Hz |
| Absorbe akımı | 10,4 / 6,0 A (400 / 690 V) |
| Kutup sayısı / nominal hız / motor gövdesi | 2 / yaklaşık 2900 d/d / 132 |
| Motor verim sınıfı / koruma / yalıtım | IE3 / IP55 / F |
| Motor koruma hazırlığı | 1,5 kW ve üzeri için PTC ön tesisli |
| Flanşlar | F tipi DN40 yuvarlak emiş ve basma flanşı |
| Azami çalışma basıncı | 16 bar |
| Exact 14/5,5 kW seçme çizelgesi | 0/4,5/6/7,8/9/10,8/12/15 m³/sa → 153/148/146/138/131/116/104/68,5 mSS |
| Test standardı / koşulu | ISO 9906:2012 Grade 3B / 20 °C temiz su |
| Islak gövde / çark / mil | EN 1.4301 / AISI304 |
| Aşınma halkası | AISI304 + PPS; motor braketi ve kuplaj: dökme demir |
| Mekanik salmastra | Q1BEG-E, SiC / Carbon / EPDM / AISI316 yay |
| Salmastra sıcaklık aralığı | -30…+120 °C |
| Pompa / motorlu set ağırlığı | 37,7 / 76,7 kg |
| H2 / toplam H2+H3 | 821 / 1220 mm |
| Kullanım notu | |
| Dikey çok kademeli basınçlandırma ve sıvı transferi uygulamaları | |
| Seçimde sıvının kimyasal uyumu, sıcaklığı, çalışma basıncı ve NPSH koşulları doğrulanmalıdır | |
| Gıda, içme suyu veya hijyen sertifikası bu exact SKU için iddia edilmemiştir |
Seçim ve kaynak notu: Bu kayıt, exact yapılandırmayı ve kimlik dizisini gösteren resmî EBARA parça çizimi ile EBARA EVMS 1–90 50 Hz Data Book Rev.H kullanılarak güncellenmiştir. Müşteri dokümanı olarak yalnız EVMS10 14/5,5 kW satırını, F flanşını, 16 bar sınırını, motoru, malzemeyi, salmastrayı ve eğriyi içeren teknik veri kitabı ilişkilendirildi; genel ürün broşürü ile yalnız servis amaçlı parça çizimi müşteri dokümanı yapılmadı. 3~400/690 V ve 10,4/6,0 A exact motor tablosundan alınmıştır; 230/400 V değeri bu 5,5 kW SKU’ya yazılmamıştır. Q1BEG-E salmastranın -30…+120 °C limiti korunmuş, ailede farklı salmastra için verilen +140 °C değeri kullanılmamıştır. Nihai seçimde debi/basma yüksekliği, NPSH, sıvının kimyasal uyumu, sıcaklık, basınç ve elektrik koruması projeye göre yetkin personel tarafından doğrulanmalıdır.
