EBARA EVMS10 11F5Q1BEGE/4.0, AISI304 ıslak bölümlü dikey çok kademeli in-line santrifüj pompadır. Resmî EBARA yedek parça çiziminin başlığı exact ürün numarasını 26551100115 ve yapılandırmayı EVMS10 11F5 Q1BEG E/4 olarak gösterir. Bu nedenle EVMSG dökme demir tabanlı versiyonun veya farklı kademe/güç satırlarının bilgisi bu kayda aktarılmamıştır.
Model kodu, motor ve bağlantı: EVMS AISI304 ıslak bölüm ailesini, 10 nominal 10 m³/sa sınıfını, 11 kademe sayısını, F ise DN40 yuvarlak flanşı belirtir. Exact 50 Hz / 4,0 kW satırında 4,0 kW / 5,5 HP, 3~230Δ/400Y V ±%10, 15,1/8,7 A, iki kutup ve yaklaşık 2900 d/d verilir. Motor IE3 verim sınıfında, IP55 korumalı ve yalıtım sınıfı F’dir. F bağlantılı set için emiş ve basma DN40 yuvarlak flanştır.
Hidrolik performans: Resmî 50 Hz Data Book’ta EVMS10 11/4,0 kW eğrisi için 0/4,5/6/7,8/9/10,8/12/15 m³/sa debide sırasıyla 120/116/115/109/103/91,5/82/54 mSS seçme değerleri verilir. Eğri ISO 9906:2012 Grade 3B test standardıyla sunulur; nihai çalışma noktası, sıvı özellikleri ve tesisat kayıplarıyla birlikte projeye göre doğrulanmalıdır.
Yapı ve çalışma sınırları: Emiş, ara ve basma gövdeleri, alt gövde, dış kılıf, çark ve mil EN 1.4301/AISI304; aşınma halkası AISI304+PPS; motor braketi dökme demirdir. Q1BEG-E kodlu dengesiz kartuş mekanik salmastra SiC döner yüzey, Carbon sabit yüzey, EPDM elastomer ve AISI316 yay kullanır. Bu exact salmastra için sıcaklık sınırı -30…+120 °C’dir; ailedeki +140 °C dengeli salmastra seçeneği bu SKU’ya aktarılmamıştır. Azami çalışma basıncı 16 bar’dır.

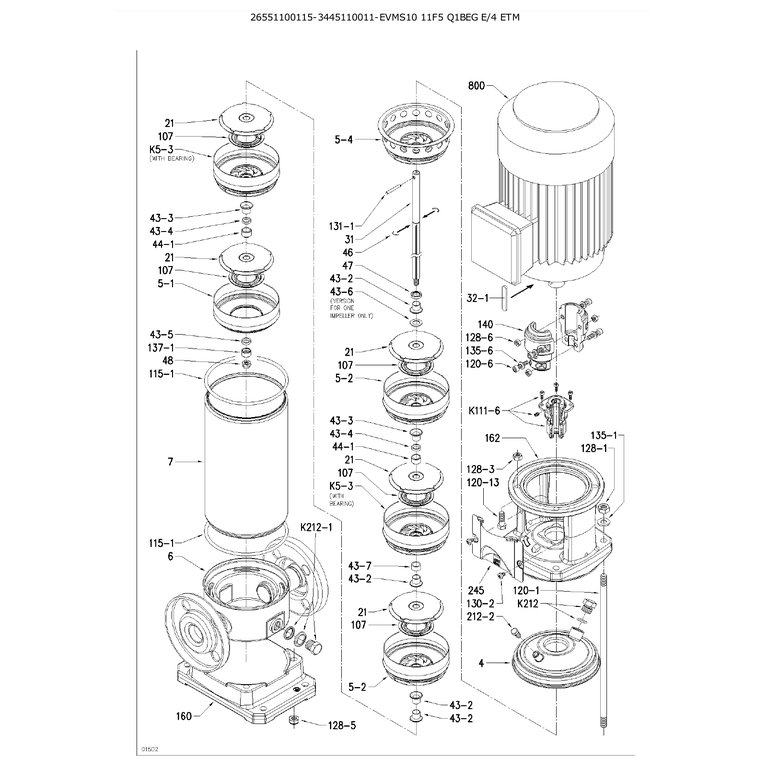

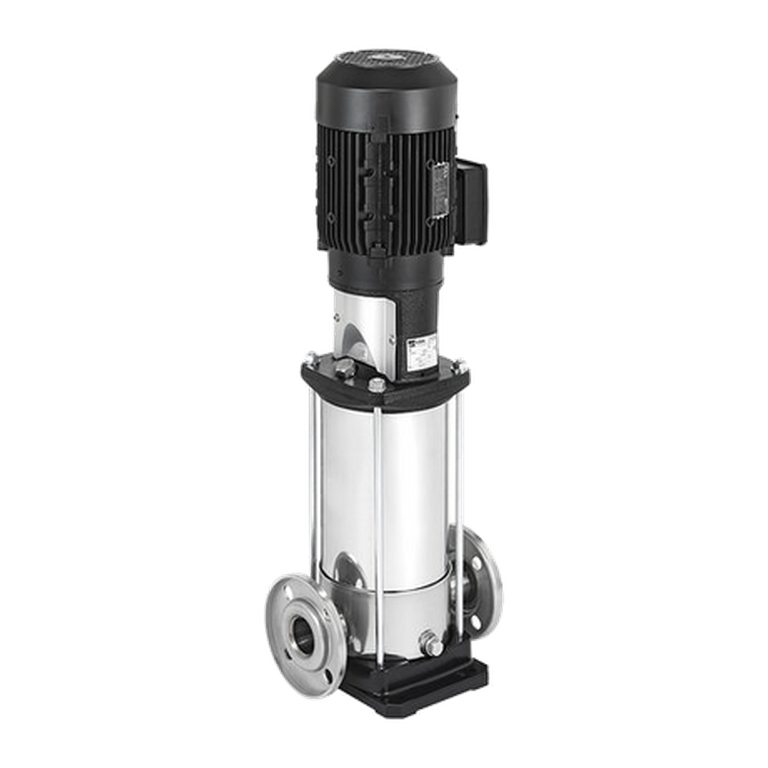

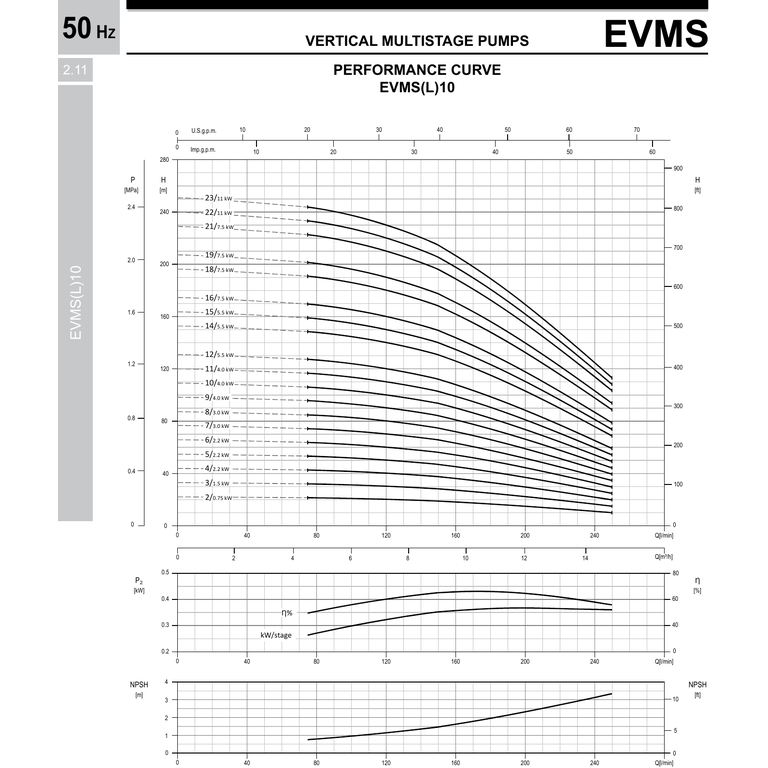

Ölçü, ağırlık ve görsel notu: F bağlantılı pompa 26,1 kg, üç fazlı motorlu set 54,6 kg; H2 633 mm ve H2+H3 toplam yüksekliği 997 mm’dir. İlk görsel resmî EVMS F flanşlı aile fotoğrafıdır ve exact P/N’e özgü değildir. İkinci görsel exact 26551100115 P/N’inin resmî patlatılmış çizimidir. Üçüncü görsel ise EVMS10 11/4,0 kW için resmî 50 Hz H–Q, verim ve NPSH eğrisidir.
| Model / tip | EBARA EVMS10 11F5Q1BEGE/4.0, dikey çok kademeli in-line santrifüj pompa |
|---|---|
| EBARA ürün numarası | 26551100115 |
| Yapılandırma doğrulaması | EVMS10 11F5 Q1BEG E/4 (resmî exact parça çizimi başlığı) |
| Islak bölüm ailesi | EVMS / EN 1.4301 AISI304; EVMSG dökme demir tabanlı varyant değildir |
| Nominal aile / kademe | 10 m³/sa sınıfı / 11 kademe |
| Güç | 4,0 kW / 5,5 HP |
| Besleme | 3~230Δ/400Y V ±%10, 50 Hz |
| Absorbe akımı | 15,1 / 8,7 A (230 / 400 V) |
| Kutup sayısı / nominal hız | 2 / yaklaşık 2900 d/d |
| Motor verim sınıfı / koruma / yalıtım | IE3 / IP55 / F |
| Flanşlar | F tipi DN40 yuvarlak emiş ve basma flanşı |
| Azami çalışma basıncı | 16 bar |
| Exact 11/4,0 kW seçme eğrisi | 0/4,5/6/7,8/9/10,8/12/15 m³/sa → 120/116/115/109/103/91,5/82/54 mSS |
| Test standardı | ISO 9906:2012 Grade 3B |
| Islak gövde / çark / mil | EN 1.4301 / AISI304 |
| Aşınma halkası | AISI304 + PPS; motor braketi: dökme demir |
| Mekanik salmastra | Q1BEG-E, SiC / Carbon / EPDM / AISI316 yay |
| Salmastra sıcaklık aralığı | -30…+120 °C |
| Pompa / motorlu set ağırlığı | 26,1 / 54,6 kg |
| H2 / toplam H2+H3 | 633 / 997 mm |
| Kullanım notu | |
| Dikey çok kademeli basınçlandırma ve sıvı transferi uygulamaları | |
| Seçimde sıvının kimyasal uyumu, sıcaklığı, çalışma basıncı ve NPSH koşulları doğrulanmalıdır | |
| Gıda, içme suyu veya hijyen sertifikası bu exact SKU için iddia edilmemiştir |
Seçim ve kaynak notu: Bu kayıt, exact P/N 26551100115’i gösteren resmî EBARA parça çizimi ile EBARA EVMS 1–90 50 Hz Data Book Rev.H kullanılarak güncellenmiştir. Müşteri dokümanı olarak yalnız EVMS10 11/4,0 kW satırını, F flanşını, 16 bar sınırını, motoru, malzemeyi, salmastrayı ve eğriyi içeren teknik veri kitabı ilişkilendirildi; genel ürün broşürü ile P/N’e özel olmayan parça çizimi müşteri dokümanı yapılmadı. Q1BEG-E salmastranın -30…+120 °C limiti korunmuş, ailede farklı salmastra için verilen +140 °C değeri kullanılmamıştır. Nihai seçimde debi/basma yüksekliği, NPSH, sıvının kimyasal uyumu, sıcaklık, basınç ve elektrik koruması projeye göre yetkin personel tarafından doğrulanmalıdır.
