EBARA DWO/I 300 IE3, açık çarklı AISI304 yatay monoblok santrifüj pompadır. EBARA’nın güncel Tarifa-Catálogo 2026 kaydında exact ürün numarası 1579100004I olarak listelenir. Bu I sürümü üç fazlıdır. DWO ailesindeki tek fazlı DWO/E 150 M ve DWO/E 200 M satırları ayrı ürünlerdir; onların güç, akım veya ürün numarası bu kayda aktarılmamıştır.
Elektrik ve bağlantı: Exact P/N satırında 2,2 kW / 3 CV, 3~230/400 V ±%10, 8,2/4,7 A, G2½ emiş/G2 basma ve 19,4 kg verilir. Motor iki kutuplu, yaklaşık 2800 d/d, IE3 verim sınıfında, TEFC tipinde, yalıtım sınıfı F ve koruma derecesi IP55’tir. Üç fazlı sürümün aşırı-yük koruması kullanıcı tesisatında sağlanmalıdır.

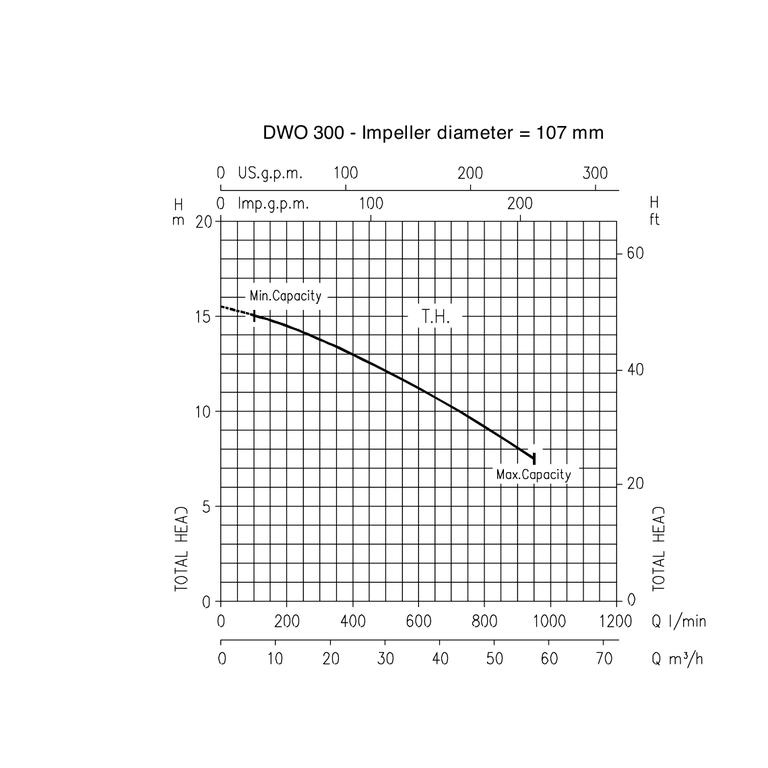

Hidrolik performans: Güncel Tarifa exact satırında 0/12/18/24/33/42/57 m³/sa debide sırasıyla 15,5/14,5/13,8/12,9/11,7/9,7/7,5 mSS verilir. Resmî 50 Hz teknik veri kitabındaki DWO 300 – Ø107 mm eğrisi hidrolik seri kapsamıyla görsel olarak eklenmiştir; bu kitap P/N satırı taşımadığı için müşteri dokümanı olarak ilişkilendirilmemiştir.
Yapı ve çalışma kapsamı: Açık çark, pompa gövdesi, kapak ve sıvıyla temas eden mil uzantısı AISI304; motor braketi/desteği alüminyum; standart mekanik salmastra Ceramic/Carbon/NBR’dir. Kablo girişi M20×1,5; azami çalışma basıncı 8 bar, azami katı geçişi 19 mm’dir. Standart sürümün sıcaklık aralığı -5…+90 °C’dir; H/HS/HW/HSW özel salmastra koşulları bu exact P/N’e aktarılmamıştır.

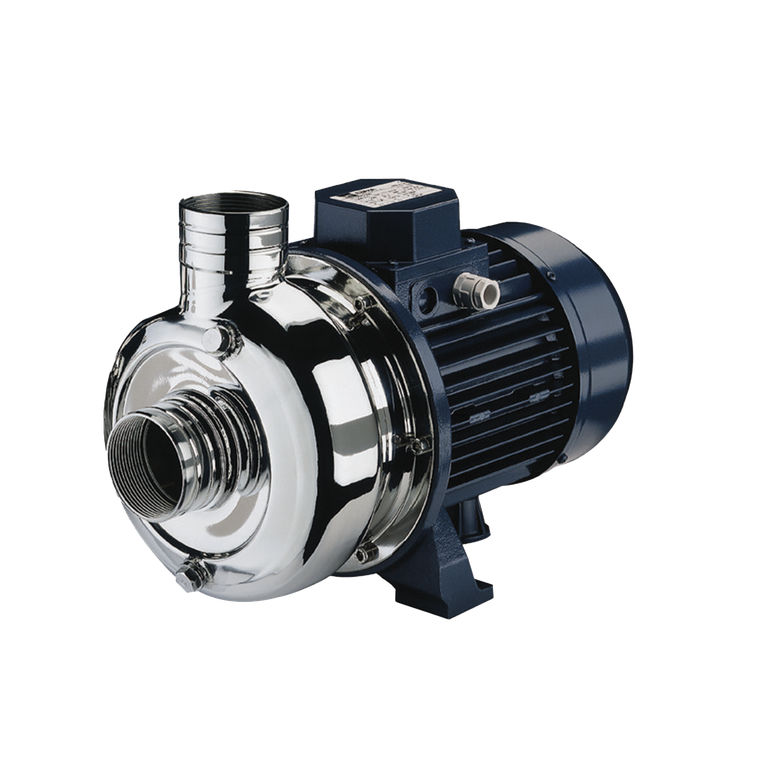

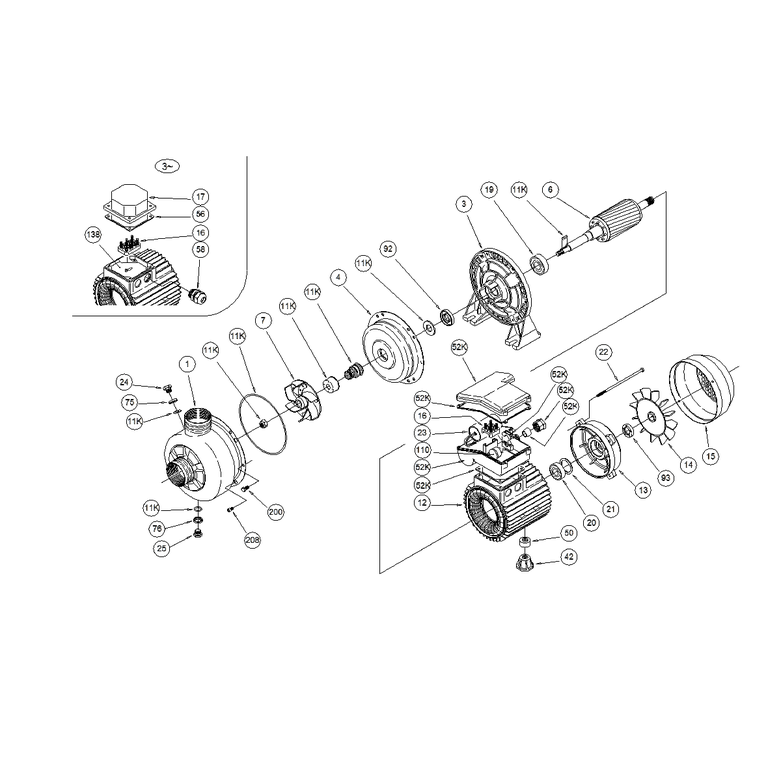

Kullanım ve görsel notu: DWO ailesi orta derecede agresif akışkanlar, glikol çözeltileri, safsızlık içeren sıvılar ve endüstriyel yıkama ekipmanları için tanımlanır; sebze/et/balık yıkama, boya kabini, sulama ve küçük askıda katı içeren sıvı transferi ancak proses uyumluluğu teyidiyle değerlendirilmelidir. Güncel resmî veri kitabı bu aileyi temiz su için uygun görmez; içme suyu, genel temiz su veya hijyen sertifikası iddia edilmemiştir. İlk görsel EBARA DWO ailesinin resmî seri görünümüdür ve P/N’e özgü fotoğraf değildir. İkinci görsel exact P/N 1579100004I’nin resmî patlatılmış teknik görünümüdür. Üçüncü görsel DWO 300 – Ø107 mm resmî 50 Hz eğrisidir; sayısal seçim değerlerinde exact P/N Tarifa ve ürün föyü esas alınmıştır.
| Model / tip | EBARA DWO/I 300 IE3, açık çarklı yatay monoblok santrifüj pompa |
|---|---|
| EBARA ürün numarası | 1579100004I |
| Varyant ayrımı | I = üç fazlı; DWO/E 150 M ve DWO/E 200 M tek fazlı aile satırları ayrı ürünlerdir |
| Güç | 2,2 kW / 3 CV |
| Besleme | 3~230/400 V ±%10, 50 Hz |
| Absorbe akımı | 8,2 / 4,7 A |
| Motor verim sınıfı | IE3 |
| Kutup sayısı / nominal hız | 2 / yaklaşık 2800 d/d |
| Motor tipi / koruma / yalıtım | TEFC / IP55 / F |
| Emiş / basma bağlantısı | G2½ / G2 |
| Kablo girişi | M20×1,5 |
| Exact P/N Tarifa eğrisi | 0/12/18/24/33/42/57 m³/sa → 15,5/14,5/13,8/12,9/11,7/9,7/7,5 mSS |
| Çark / pompa gövdesi / kapak / ıslak mil uzantısı | AISI304 |
| Motor braketi ve desteği | alüminyum |
| Standart mekanik salmastra | Ceramic / Carbon / NBR |
| Azami çalışma basıncı | 8 bar |
| Sıcaklık | standart sürüm için -5…+90 °C |
| Azami katı geçişi | 19 mm |
| Pompa ağırlığı | 19,4 kg (Tarifa 2026 exact P/N satırı) |
| Kullanım alanları | |
| Orta derecede agresif akışkanlar ve glikol çözeltileri | |
| Endüstriyel yıkama ve boya kabini uygulamaları | |
| Sulama ve küçük askıda katı içeren sıvılar; proses uyumluluğu teyidi gerekir |
Seçim ve kaynak notu: Bu kayıt, güncel EBARA Tarifa-Catálogo 2026 ve exact P/N’i içeren EBARA DWO ürün föyüyle güncellenmiştir. Resmî 50 Hz teknik veri kitabı DWO 300 Ø107 mm hidrolik eğrisini, malzeme yapısını ve standart çalışma sınırlarını doğrular; fakat P/N satırı taşımadığı için müşteri dokümanı olarak ilişkilendirilmemiştir. Teknik veri kitabındaki P/N’e eşlenmemiş iki farklı DWO 300 motor satırından akım/verim değeri seçilmemiş; current exact P/N Tarifa ve ürün föyündeki 8,2/4,7 A esas alınmıştır. Eski clean-water ifadesi ve +110/+120 °C özel salmastra sınırları bu standart SKU’ya aktarılmamıştır. Nihai seçimde sıvının kimyasal uyumu, katı boyutu/derişimi, sıcaklık, basınç ve elektrik koruması projeye göre yetkin personel tarafından doğrulanmalıdır.
