EBARA DWC-N/I 500/3,0 IE3, kapalı çarklı AISI304 yatay monoblok santrifüj pompadır. EBARA’nın güncel Tarifa-Catálogo 2026 kaydında exact ürün numarası 2191110004I olarak listelenir. N sürümü G2 dişli bağlantılıdır; DWC-V/I 500/3,0 – 2190110004I 2 inç (60,3 mm) Victaulic bağlantılı ve gövde izolasyonlu ayrı varyanttır.
Elektrik ve bağlantı: Exact P/N satırında 3,0 kW / 4 CV, 3~230/400 V ±%10, 11,1/6,4 A, G2 emiş/G2 basma ve 22,3 kg verilir. Motor iki kutuplu, IE3 verim sınıfında, yalıtım sınıfı F ve koruma derecesi IP55’tir.
Hidrolik performans: Exact P/N’i içeren EBARA DWC ürün föyünde 21/30/36/42 m³/sa debide sırasıyla 22,9/20,0/17,6/15,0 mSS verilir. Güncel Tarifa satırında 0/12/18/24/36/42/45 m³/sa için 26,3/25,0/23,7/22,0/17,6/15,0/13,6 mSS bulunur; 6 m³/sa sütununda bu model için değer yayımlanmamıştır. Resmî 50 Hz teknik veri kitabındaki 500/3,0 eğrisi hidrolik seri kapsamıyla görsel olarak eklenmiş, P/N-özel müşteri dokümanı olarak ilişkilendirilmemiştir.
Yapı ve çalışma kapsamı: Pompa gövdesi, kapalı çark ve sıvıyla temas eden mil bölümü AISI304; motor braketi alüminyum; standart mekanik salmastra Ceramic/Carbon/EPDM’dir. Azami çalışma basıncı 8 bar, askıda katı sınırı 50 ppm ve klor sınırı 500 ppm’dir. Güncel Tarifa ailesel metniyle exact P/N ürün föyündeki standart salmastra sıcaklık aralığı çeliştiğinden, daha temkinli ve ortak doğrulanan -15…+90 °C sınırı kullanılmış; +120 °C bu SKU’ya atanmadı.

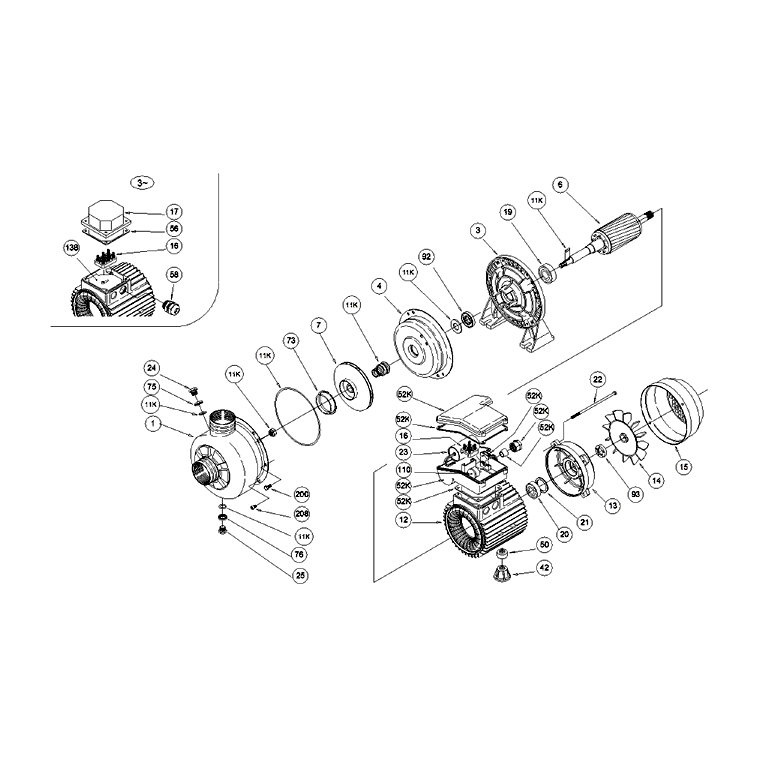

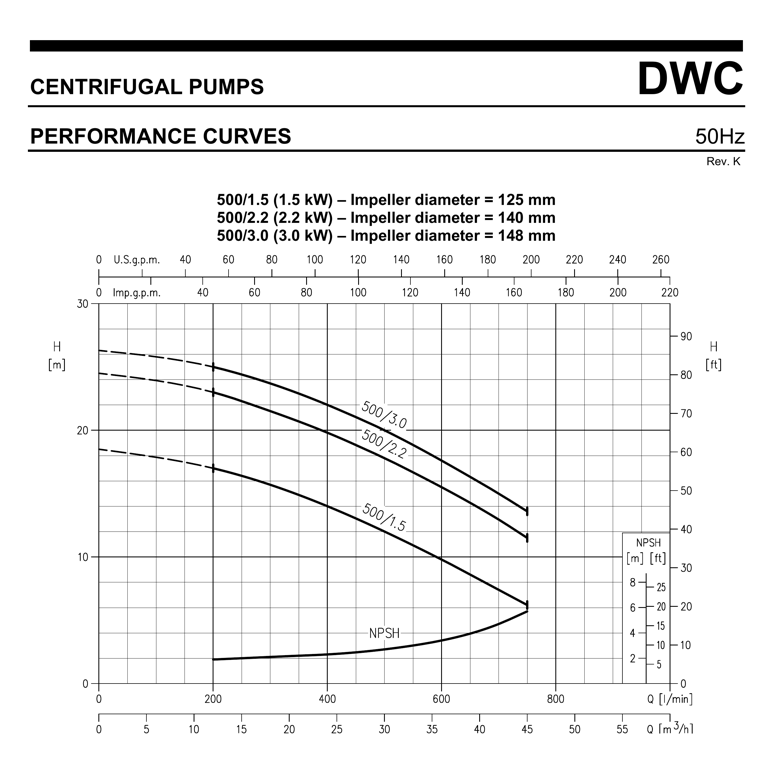

Kullanım ve görsel notu: DWC ailesi; soğutma ekipmanları, chiller, klima/HVAC, endüstriyel makine ve yıkama devreleri ile glikollü veya orta derecede agresif proses sıvıları için tanımlanır. İçme suyu veya genel temiz su uygunluğu bu kayıt için iddia edilmemiştir. İlk görsel EBARA DWC ailesinin resmî seri görünümüdür ve P/N’e özgü fotoğraf değildir; 50 Hz seçim değeri olarak kullanılmamıştır. İkinci görsel exact P/N 2191110004I’nin resmî patlatılmış teknik görünümüdür. Üçüncü görsel DWC 500/3,0 IE3 resmî 50 Hz hidrolik eğrisidir; N/V bağlantı ayrımı yapmaz. Sayısal seçim değerlerinde exact P/N Tarifa ve ürün föyü esas alınmıştır.
| Model / tip | EBARA DWC-N/I 500/3,0 IE3, kapalı çarklı yatay monoblok santrifüj pompa |
|---|---|
| EBARA ürün numarası | 2191110004I |
| Bağlantı varyantı | N = G2 dişli; 2190110004I ayrı DWC-V/I Victaulic varyantıdır |
| Güç | 3,0 kW / 4 CV |
| Besleme | 3~230/400 V ±%10 |
| Absorbe akımı | 11,1 / 6,4 A |
| Motor verim sınıfı | IE3 |
| Kutup sayısı / koruma / yalıtım | 2 / IP55 / F |
| Emiş / basma bağlantısı | G2 / G2 |
| Exact P/N ürün föyü eğrisi | 21/30/36/42 m³/sa → 22,9/20,0/17,6/15,0 mSS |
| Exact P/N Tarifa eğrisi | 0/12/18/24/36/42/45 m³/sa → 26,3/25,0/23,7/22,0/17,6/15,0/13,6 mSS |
| Pompa gövdesi ve kapalı çark | AISI304 |
| Sıvıyla temas eden mil bölümü | AISI304; motor braketi: alüminyum |
| Standart mekanik salmastra | Ceramic / Carbon / EPDM |
| Azami çalışma basıncı | 8 bar |
| Sıcaklık | standart Ceramic/Carbon/EPDM salmastra için -15…+90 °C |
| Azami askıda katı / klor | 50 ppm / 500 ppm |
| Pompa ağırlığı | 22,3 kg (Tarifa 2026 exact P/N satırı) |
| Kullanım alanları | |
| Chiller, soğutma ve klima/HVAC devreleri | |
| Endüstriyel makine ve yıkama uygulamaları | |
| Glikollü ve orta derecede agresif proses sıvıları |
Seçim ve kaynak notu: Bu kayıt, güncel EBARA Tarifa-Catálogo 2026 ve exact P/N’i içeren EBARA DWC ürün föyüyle güncellenmiştir. Resmî 50 Hz teknik veri kitabı 500/3,0 IE3 hidrolik eğrisini doğrular; fakat IE2 ile IE3 alternatiflerini birlikte sunduğu ve P/N satırı taşımadığı için müşteri dokümanı olarak ilişkilendirilmemiştir. Güncel tarife ailesel metnindeki +120 °C ifadesi, exact P/N ürün föyü ve standart Ceramic/Carbon/EPDM tablosundaki -15…+90 °C ile çeliştiğinden güvenli üst limit +90 °C olarak yazılmıştır. Nihai seçimde sıvının kimyasal uyumu, glikol oranı, katı/klor içeriği, sıcaklık, basınç ve elektrik bağlantısı projeye göre yetkin personel tarafından doğrulanmalıdır.
