EBARA DWC-N/I 300/1,1 IE3, kapalı çarklı AISI304 yatay monoblok santrifüj pompadır. EBARA’nın güncel Tarifa-Catálogo 2026 kaydında exact ürün numarası 2181070004I olarak listelenir. N sürümü G2 dişli bağlantılıdır; aynı hidrolik sınıftaki DWC-V/I 300/1,1 – 2180070004I Victaulic bağlantılı ayrı varyanttır. 1,1 kW sınıfı üç fazlı motorun IE3 olduğu exact P/N parça listesi ile de doğrulanır.
Elektrik ve bağlantı: Exact P/N satırında 1,1 kW / 1,5 CV, 3~230/400 V ±%10, 5,8/3,3 A, G2 emiş/G2 basma ve 15,4 kg verilir. Motor iki kutuplu, yalıtım sınıfı F ve koruma derecesi IP55’tir. DWC ailesinin üç fazlı motorlarında 0,75 kW ve üzeri IE3 verim sınıfı kullanılır; bu ürün için IE2 iddiası yapılmamıştır.
Hidrolik performans: Güncel Tarifa exact P/N satırında 0/6/12/18/24 m³/sa debide sırasıyla 21,0/19,2/16,6/13,1/8,5 mSS verilir. Resmî 50 Hz DWC teknik veri kitabındaki 300/1,1 IE3 hidrolik eğrisi, ara 9/15/21 m³/sa noktaları için 18,1/15,0/11,0 mSS değerlerini de gösterir. Teknik kitapta paralel IE2 varyantı da bulunduğundan bu eğri yalnız hidrolik/IE3 seri kapsamıyla kullanılmış, P/N-özel müşteri dokümanı olarak eklenmemiştir.
Yapı ve çalışma kapsamı: Pompa gövdesi ve kapalı çark AISI304; sıvıyla temas eden mil bölümü AISI304, motor braketi alüminyum ve standart mekanik salmastra Ceramic/Carbon/EPDM’dir. Azami çalışma basıncı 8 bar, askıda katı sınırı 50 ppm ve klor sınırı 500 ppm olarak verilir. Güncel Tarifa ailesel metni ile exact P/N ürün föyündeki standart salmastra sıcaklık aralığı çeliştiğinden, daha temkinli ve ortak doğrulanan -15…+90 °C sınırı kullanılmış; +120 °C bu SKU’ya atanmadı.

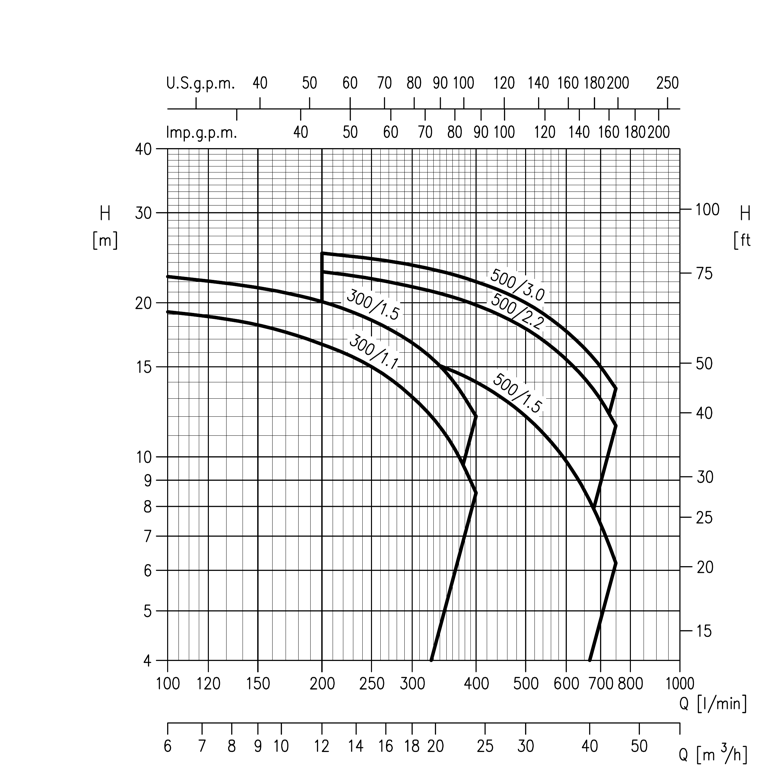

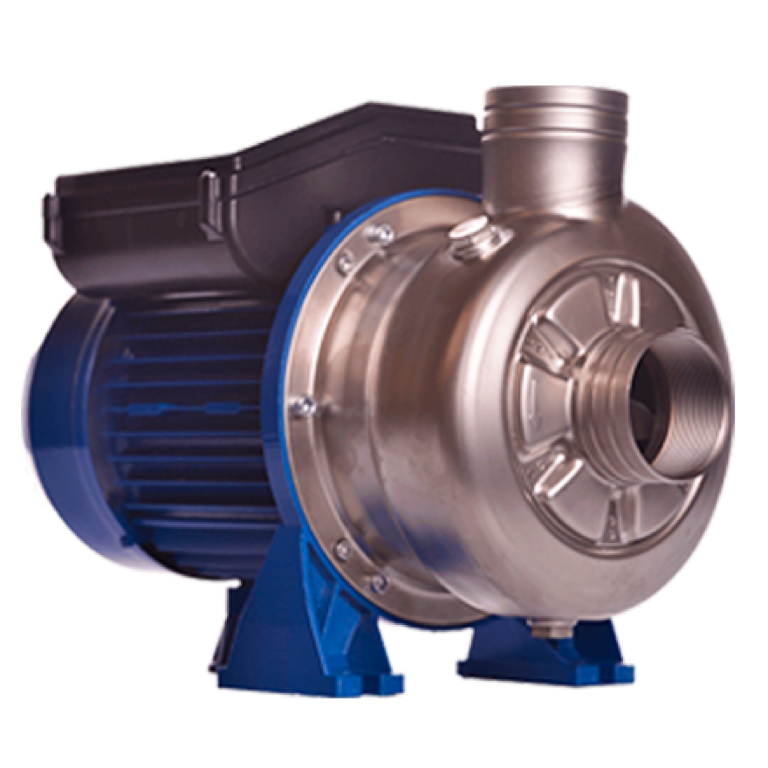

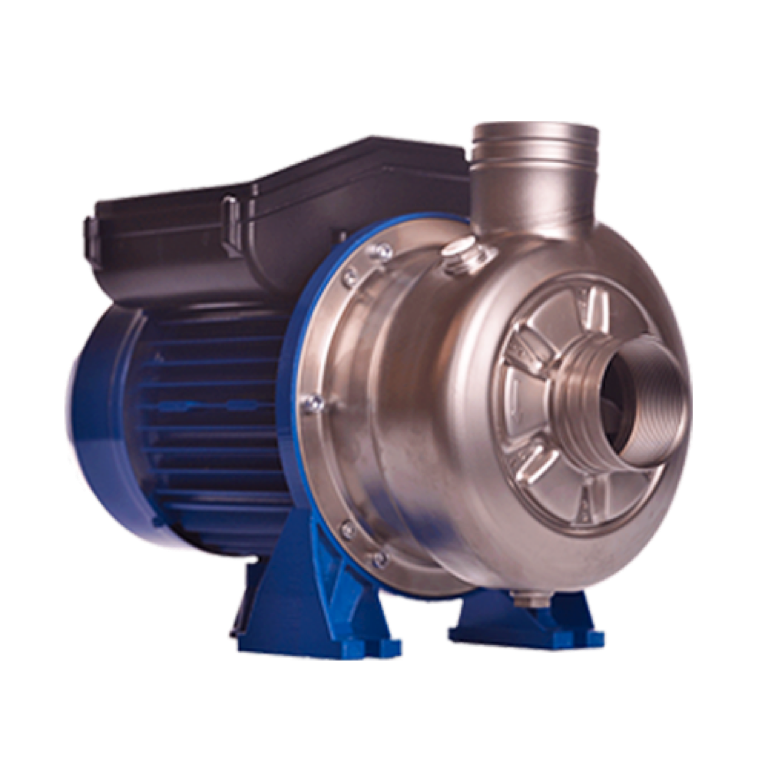

Kullanım ve görsel notu: DWC ailesi; soğutma ekipmanları, chiller, klima/HVAC, endüstriyel makine ve yıkama devreleri ile glikollü veya orta derecede agresif proses sıvıları için tanımlanır. İçme suyu veya genel temiz su uygunluğu bu kayıt için iddia edilmemiştir. İlk iki görsel EBARA DWC ailesinin resmî seri görünümü ve gövde/motor detayıdır; P/N’e özgü fotoğraf değildir. Üçüncü görsel DWC 300/1,1 IE3 resmî 50 Hz hidrolik eğrisidir; P/N’e özgü test eğrisi değildir. Sayısal seçim değerlerinde exact P/N Tarifa satırı esas alınmıştır.
| Model / tip | EBARA DWC-N/I 300/1,1 IE3, kapalı çarklı yatay monoblok santrifüj pompa |
|---|---|
| EBARA ürün numarası | 2181070004I |
| Bağlantı varyantı | N = G2 dişli; 2180070004I ayrı DWC-V/I Victaulic varyantıdır |
| Güç | 1,1 kW / 1,5 CV |
| Besleme | 3~230/400 V ±%10 |
| Absorbe akımı | 5,8 / 3,3 A |
| Motor verim sınıfı | IE3 |
| Kutup sayısı / koruma / yalıtım | 2 / IP55 / F |
| Emiş / basma bağlantısı | G2 / G2 |
| Exact P/N Tarifa eğrisi | 0/6/12/18/24 m³/sa → 21,0/19,2/16,6/13,1/8,5 mSS |
| Resmî IE3 seri eğrisindeki ara noktalar | 9/15/21 m³/sa → 18,1/15,0/11,0 mSS |
| Pompa gövdesi ve kapalı çark | AISI304 |
| Sıvıyla temas eden mil bölümü | AISI304; motor braketi: alüminyum |
| Standart mekanik salmastra | Ceramic / Carbon / EPDM |
| Azami çalışma basıncı | 8 bar |
| Sıcaklık | standart Ceramic/Carbon/EPDM salmastra için -15…+90 °C |
| Azami askıda katı / klor | 50 ppm / 500 ppm |
| Pompa ağırlığı | 15,4 kg (Tarifa 2026 exact P/N satırı) |
| Kullanım alanları | |
| Chiller, soğutma ve klima/HVAC devreleri | |
| Endüstriyel makine ve yıkama uygulamaları | |
| Glikollü ve orta derecede agresif proses sıvıları |
Seçim ve kaynak notu: Bu kayıt, güncel EBARA Tarifa-Catálogo 2026 ve exact P/N’i içeren EBARA DWC ürün föyüyle güncellenmiştir. Resmî 50 Hz teknik veri kitabı 300/1,1 IE3 hidrolik eğrisi ile elektrik/motor ayrıntısını doğrular; fakat IE2 ile IE3 alternatiflerini birlikte sunduğu ve P/N satırı taşımadığı için müşteri dokümanı olarak ilişkilendirilmemiştir. Güncel tarife ailesel metnindeki +120 °C ifadesi, exact P/N ürün föyü ve standart Ceramic/Carbon/EPDM tablosundaki -15…+90 °C ile çeliştiğinden güvenli üst limit +90 °C olarak yazılmıştır. Nihai seçimde sıvının kimyasal uyumu, glikol oranı, katı/klor içeriği, sıcaklık, basınç ve elektrik bağlantısı projeye göre yetkin personel tarafından doğrulanmalıdır.
