EBARA DW/A 300, AISI304 paslanmaz çelik yapılı, tek kanallı çarklı atık su dalgıç pompadır. EBARA’nın güncel Tarifa-Catálogo 2026 kaydında exact ürün numarası 1589090004A olarak listelenir. Bu ürün, G2 dişli çıkışlı DW ailesindedir; flanşlı DWF veya vortex çarklı DW VOX varyantıyla karıştırılmamalıdır. Tarifadaki yıldız notu, DW/A 300’ün döküm demir ara parça ile donatıldığını belirtir.
Elektrik ve bağlantı: Exact P/N satırında 2,2 kW / 3 CV, 3~400 V ±%10 ve 5,0 A verilir; motor iki kutupludur. Çıkış bağlantısı G2 dişli, bağlantı çapı DNA Ø50 mm / DNI 2 inçtir. Bu üç fazlı sürümde aşırı yüke karşı koruma seçimi ve uygulaması kullanıcı/proje sorumluluğundadır; monofaze sürümlere ait kondansatör, Schuko fiş veya entegre seviye regülatörü bu P/N’e aktarılmamıştır.
Hidrolik performans: Güncel katalogda 0/100/200/300/400/500/600/700/800 l/dk debide sırasıyla 21,8/20,0/18,3/16,6/15,1/13,3/11,3/9,3/7,2 mSS verilir. Bu değerler 0/6/12/18/24/30/36/42/48 m³/sa karşılığıdır. Katalogdaki sayısal sınırlar dışında ekstrapolasyon yapılmamıştır.
Yapı ve çalışma kapsamı: Pompa gövdesi, kasa, motor kapağı ve tek kanallı çark AISI304; sıvıyla temas eden mil bölümü AISI303’tür. Exact 300 satırındaki ara parça dökme demirdir; bu nedenle ürünün tüm parçaları AISI304 diye genellenmemelidir. Yağ haznesindeki çift mekanik salmastranın üst yüzleri Carbon/Ceramic/NBR, alt yüzleri SiC/SiC/NBR’dir. Maksimum katı geçişi Ø50 mm, azami dalma derinliği 7 m, sıvı sıcaklığı en çok 40 °C, yalıtım sınıfı F ve koruma derecesi IPX8’dir. Resmî kaynak bu model için IE motor verim sınıfı vermediğinden IE iddiası kullanılmamıştır.

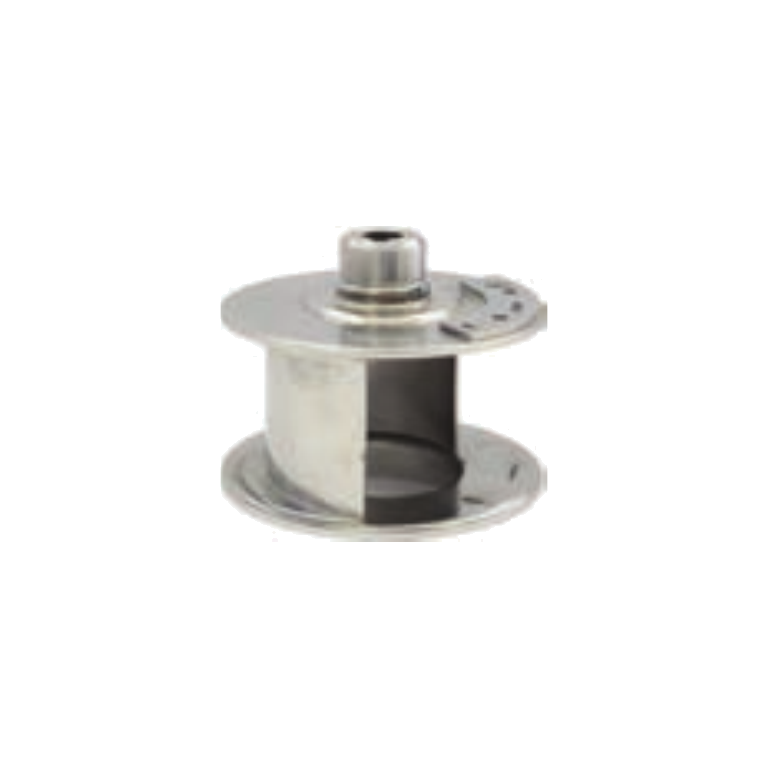

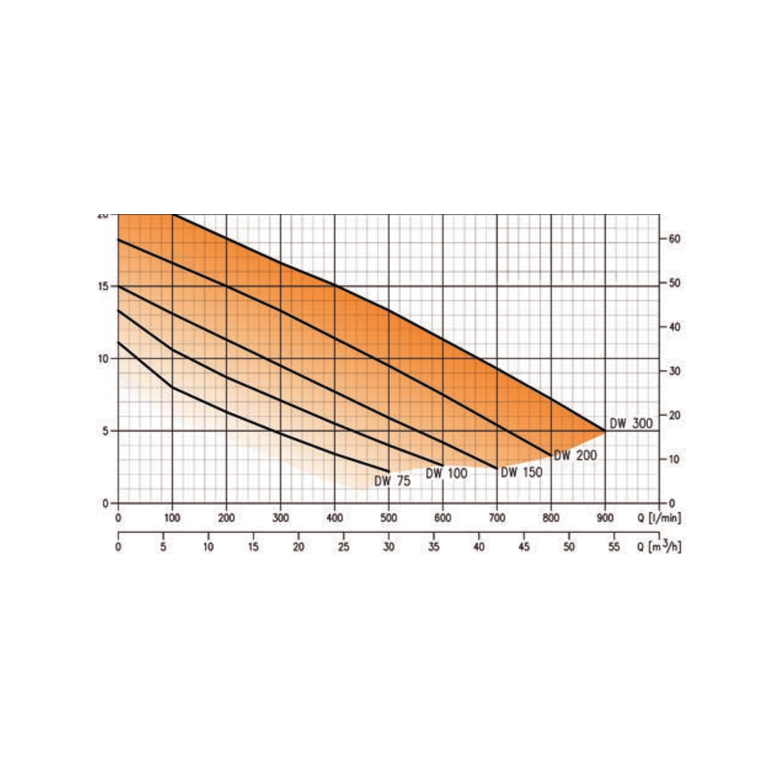

Kullanım ve görsel notu: DW ailesi; lifli ve askıda katı içeren evsel veya endüstriyel atık sular, WC/sıhhi tesisat, otel-restoran uygulamaları, yıkama ve yağmur suları, fosseptik, arıtma ile su basmış alanların tahliyesi için tanımlanır. Kimyasal açıdan agresif sıvılar veya içme suyu için uygunluk bu kayıttan çıkarılmamalıdır. İlk görsel EBARA DW/DW VOX ailesinin resmî seri fotoğrafından hazırlanmıştır; fotoğraftaki şamandıralı örnek, bu üç fazlı exact P/N’in donanımını kanıtlamaz ve P/N’e özgü değildir. İkinci görsel EBARA’nın resmî DW tek kanallı çark detayını gösterir; P/N’e özgü fotoğraf değildir. Üçüncü görsel DW 300 hattını gösteren resmî seri eğrisidir; P/N’e özgü test eğrisi değildir. Sayısal seçim verileri güncel exact P/N tarife satırından alınmıştır.
| Model / tip | EBARA DW/A 300, tek kanallı çarklı atık su dalgıç pompa |
|---|---|
| EBARA ürün numarası | 1589090004A |
| Ürün ailesi / bağlantı biçimi | DW, G2 dişli çıkış; DWF flanşlı ve DW VOX vortex varyantlarından ayrıdır |
| Güç | 2,2 kW / 3 CV |
| Besleme | 3~400 V ±%10 |
| Absorbe akımı | 5,0 A |
| Kutup sayısı | 2 |
| Çıkış bağlantısı | G2 dişli; DNA Ø50 mm / DNI 2 inç |
| Katalog eğrisi | 0/6/12/18/24/30/36/42/48 m³/sa → 21,8/20,0/18,3/16,6/15,1/13,3/11,3/9,3/7,2 mSS |
| Çark | tek kanallı; maksimum katı geçişi Ø50 mm |
| Tarifa notu | DW/A 300, döküm demir ara parça ile donatılmıştır |
| Pompa gövdesi, kasa, motor kapağı ve çark | AISI304; ara parça: dökme demir |
| Sıvıyla temas eden mil bölümü | AISI303 |
| Çift mekanik salmastra | üst Carbon/Ceramic/NBR; alt SiC/SiC/NBR |
| Maksimum dalma derinliği / sıvı sıcaklığı | 7 m / 40 °C |
| Yalıtım / koruma sınıfı | F / IPX8 |
| Aşırı yük koruması | üç fazlı sürümde proje/kullanıcı tarafından sağlanmalıdır |
| Ağırlık | 25,8 kg (Tarifa 2026 exact P/N satırı) |
| Kullanım alanları | |
| WC ve sıhhi tesisat kaynaklı atık sular | |
| Otel, restoran ve toplu kullanım alanlarının atık su tahliyesi | |
| Yıkama ve yağmur suları ile fosseptik uygulamaları | |
| Arıtma ve su basmış alanların tahliyesi |
Seçim ve kaynak notu: Bu kayıt, güncel EBARA Tarifa-Catálogo 2026’daki DW/A 300 – 1589090004A exact P/N satırıyla güncellenmiştir. Tarife; P/N, güç, akım, bağlantı, ağırlık, performans ve DW ailesi teknik bilgisini içerdiği için tek ürün dokümanı olarak ilişkilendirilmiştir. Exact P/N’le güncel elektrik/konstrüksiyon verileri çelişebilen eski veya genel teknik föyler ürün dokümanı olarak eklenmemiştir. Debi/basma yüksekliği, akışkanın kimyasal uyumu, katı içeriği, montaj ve elektrik bağlantısı projeye göre yetkin personel tarafından doğrulanmalıdır.
