EBARA CDXM/E 90/10 IE2, AISI304 paslanmaz hidrolik aksamlı yatay monoblok santrifüj pompadır. EBARA’nın güncel Tarifa-Catálogo 2026 kaydında tek fazlı 90/10 karşılığı CDXM/E 90/10 – 1615100500E olarak listelenir. 1615100504I bu ürün değildir; CDX/I üç fazlı 0,75 kW / IE3 kardeş varyantına aittir.
Exact P/N satırında 0,9 kW / 1,2 CV, monofaze 230 V, G1¼ emiş, G1 basma ve 13,2 kg verilir. Aynı güncel karakteristik tablosu 50 Hz’de 230 V ±%10 besleme, 25/(31,5) µF kondansatör ve 5,6/(5,4) A absorbe akımını kaynakta bu biçimde yayımlar. Monofaze motor sınıfı IE2’dir; IE3 ifadesi bu P/N için kullanılmaz.
Malzeme ve çalışma kapsamı: Resmî CDX ailesi teknik verisinde CDXM için gövde, çark ve gövde kapağı AISI304; akışkanla temas eden mil uzantısı AISI303; motor braketi ile desteği alüminyum olarak verilir. Standart mekanik salmastra Ceramic/Carbon/NBR’dir. Koruma / yalıtım sınıfı IP55 / F, azami işletme basıncı 8 bar ve standart 90/10 sürümü için akışkan sıcaklığı -5…+60 °C’dir.
Hidrolik performans: Güncel tarifenin CD(X)M 90/10 karakteristik satırında 0/1,2/3/4,8/5,4/6,6 m³/sa debide sırasıyla 30,5/29,1/26,6/23,4/22,1/19,3 mSS verilir. Resmî CDXM/CDX 90/10 ortak seri eğrisi Ø157 mm çarkı işaretler; eğri yaklaşık 2800 d/d ve ISO 9906:2012 Grade 3B kapsamında yayımlanır. Eğride 0–1,2 m³/sa kesik kılavuz, 1,2–6,6 m³/sa sürekli çalışma eğrisi olarak gösterilir.

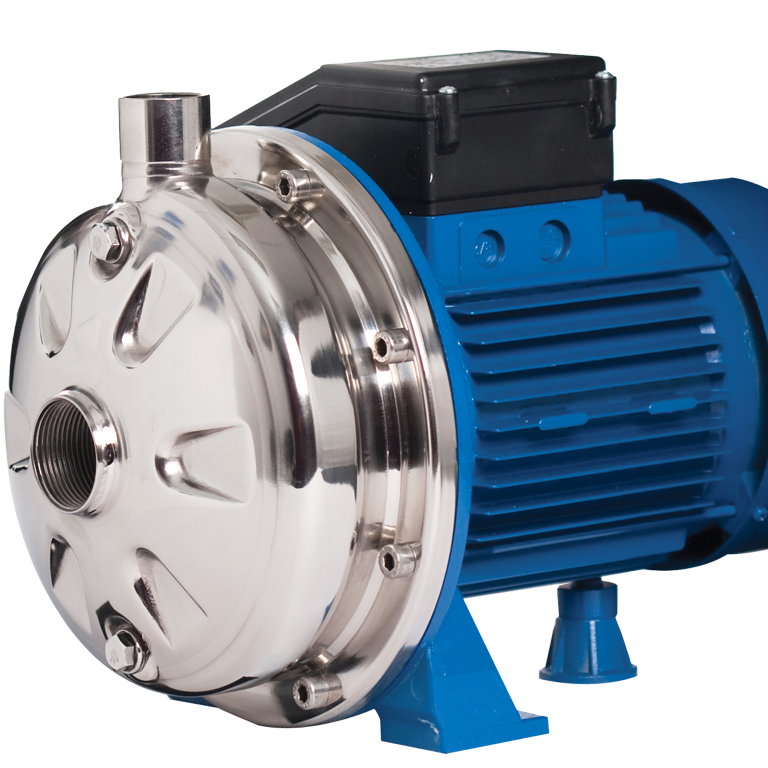

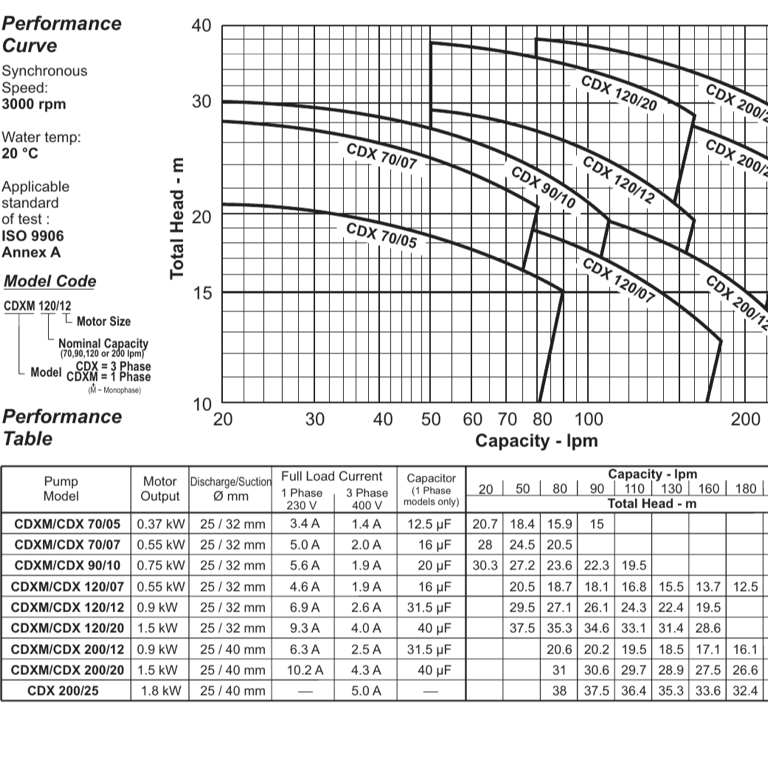

Kaynak ve görsel notu: P/N 1615100500E için ayrı ürün fotoğrafı veya P/N-özel teknik PDF yayımlanmamıştır. İlk iki görsel EBARA CDX(M) ailesinin resmî temsilî fotoğrafından hazırlanmıştır; P/N’e özgü değildir ve tek başına malzeme doğrulaması olarak kullanılmamalıdır. Üçüncü görsel, CDXM/CDX 90/10 ortak hidrolik seri eğrisidir ve Ø157 mm çarkı işaretler; P/N-özel test eğrisi değildir. Sayısal seçim değerleri bu görselden değil, güncel Tarifa-Catálogo 2026’daki exact P/N ve karakteristik satırlarından alınmıştır.
| Model / tip | EBARA CDXM/E 90/10 IE2, AISI304 yatay monoblok santrifüj pompa |
|---|---|
| EBARA ürün numarası | 1615100500E |
| Varyant ayrımı | 1615100504I bu kayda ait olmayan CDX/I üç fazlı IE3 kodudur |
| Exact P/N tarife gücü | 0,9 kW / 1,2 CV |
| Besleme | 1~230 V ±%10, 50 Hz |
| Tarifa 2026 kondansatör / absorbe akımı | 25/(31,5) µF / 5,6/(5,4) A (kaynakta yayımlandığı biçimiyle) |
| Motor verim sınıfı | IE2 (monofaze) |
| Koruma / yalıtım sınıfı | IP55 / F |
| Emiş / basma bağlantısı | G1¼ / G1 |
| Katalog eğrisi | 0/1,2/3/4,8/5,4/6,6 m³/sa → 30,5/29,1/26,6/23,4/22,1/19,3 mSS |
| Çark | Ø157 mm; resmî CDXM/CDX 90/10 ortak seri eğrisinde işaretli |
| Eğri kaynağındaki devir / test standardı | yaklaşık 2800 d/d; ISO 9906:2012 Grade 3B |
| Çalışma eğrisi notu | 0–1,2 m³/sa kesik kılavuz, 1,2–6,6 m³/sa sürekli eğri |
| Azami işletme basıncı | 8 bar |
| Akışkan sıcaklığı | standart Ceramic/Carbon/NBR salmastra ile -5…+60 °C |
| Pompa gövdesi, çark ve gövde kapağı | AISI304; mil uzantısı: AISI303; motor braketi ve desteği: alüminyum |
| Standart mekanik salmastra | Ceramic / Carbon / NBR |
| Pompa ağırlığı | 13,2 kg (Tarifa 2026 exact P/N satırı) |
| Kullanım alanları | |
| Temiz su transferi ve basınçlandırma | |
| Yıkama, soğutma ve HVAC su devreleri | |
| Malzeme, NPSH ve elektrik uyumu doğrulanmış hafif endüstriyel uygulamalar |
Model düzeltmesi ve seçim notu: Bu kaydın önceki başlık/URL bilgisindeki “CDXM/I IE3” ifadesi güncel üretici kaynağıyla uyumlu değildir. Exact ürün kodu CDXM/E 90/10 – 1615100500E, monofaze ve IE2’dir; mevcut URL, daha önce paylaşılmış bağlantıları kırmamak için korunmuştur. Debi/basma yüksekliği, NPSH, akışkanın kimyasal uyumu, sıcaklık, katı partikül içeriği ve elektrik bağlantısı projeye göre yetkin personel tarafından doğrulanmalıdır. Güncel Tarifa-Catálogo 2026 ürün numarası, güç, bağlantı, ağırlık ve sayısal performans kaynağı olarak eklenmiştir. Eski EBARA aile föyünde P/N kökü ve elektrik değerleri güncel Tarifa ile birebir örtüşmediğinden ürün dokümanı olarak ilişkilendirilmemiştir; aynı nedenle farklı bölgesel teknik kitaplardaki genel değerler exact P/N değeri olarak aktarılmamıştır. Nihai siparişte motor etiketini ve teklif konfigürasyonunu teyit ediniz.
