EBARA CDXM/E 70/07 IE2, AISI304 paslanmaz hidrolik aksamlı yatay monoblok santrifüj pompadır. EBARA’nın güncel Tarifa-Catálogo 2026 kaydında AISI304 tek fazlı karşılığı 1615090000E olarak listelenir. 1617098000E ayrı CDXLM/E AISI316L varyantına, 1615090004I ise ayrı CDX/I üç fazlı varyantına aittir.
Exact P/N satırında 0,75 kW / 1 CV, monofaze 230 V, G1¼ emiş, G1 basma ve 10,0 kg verilir. Güncel karakteristik tablosu 50 Hz’de 230 V ±%10 besleme, 25 µF / 450 V kondansatör ve 4,4 A absorbe akımını belirtir. Monofaze motor sınıfı IE2’dir; IE3 ifadesi bu P/N için kullanılmaz.
Malzeme ve çalışma kapsamı: Resmî CDX ailesi teknik verisinde CDXM için gövde, çark ve gövde kapağı AISI304; akışkanla temas eden mil uzantısı AISI303; motor braketi ile desteği alüminyum olarak verilir. Standart mekanik salmastra Ceramic/Carbon/NBR’dir. Koruma / yalıtım sınıfı IP55 / F, azami işletme basıncı 8 bar ve standart 70/07 sürümü için akışkan sıcaklığı -5…+60 °C’dir.
Hidrolik performans: Güncel tarifenin CD(X)(L)M 70/07 karakteristik satırında 0/1,2/3/4,8 m³/sa debide sırasıyla 29,7/28,1/25,5/22,4 mSS verilir. Resmî CDXM/CDX 70/07 ortak seri eğrisi Ø157 mm çarkı ve MEI >0,40 değerini işaretler; yaklaşık 2800 d/d ve ISO 9906:2012 Grade 3B kapsamında yayımlanır. Eğri 0–4,8 m³/sa aralığını gösterir.

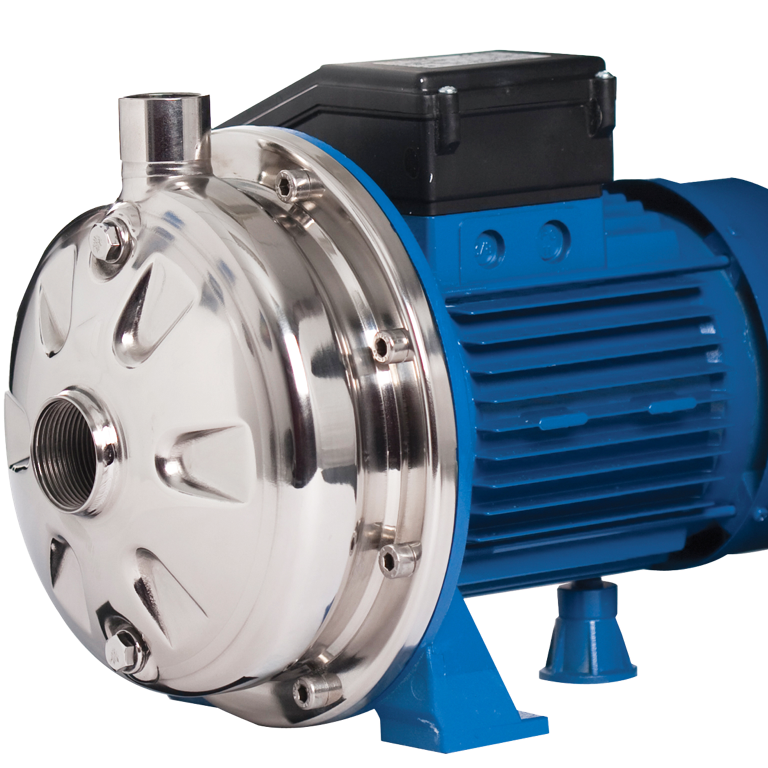

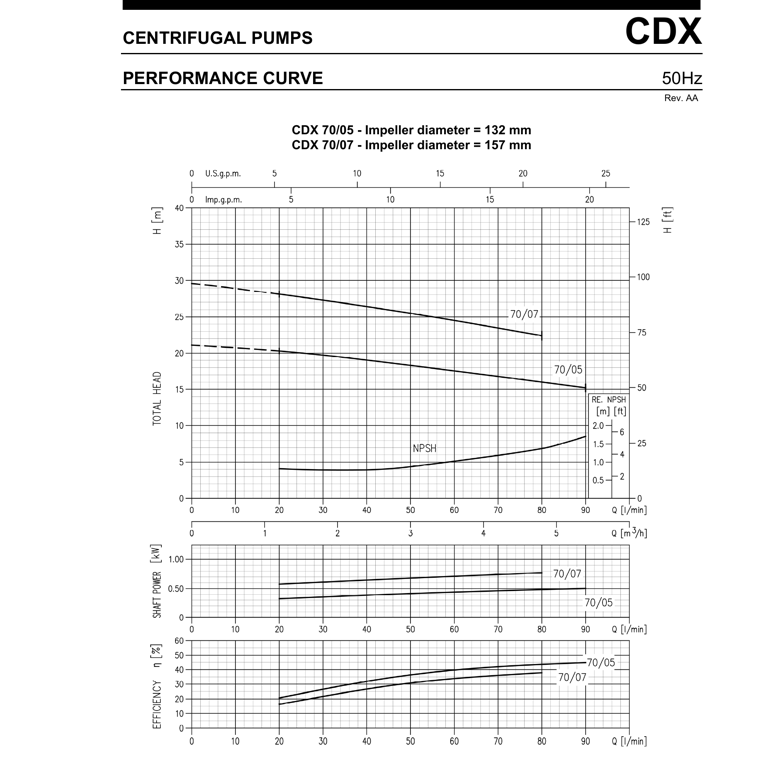

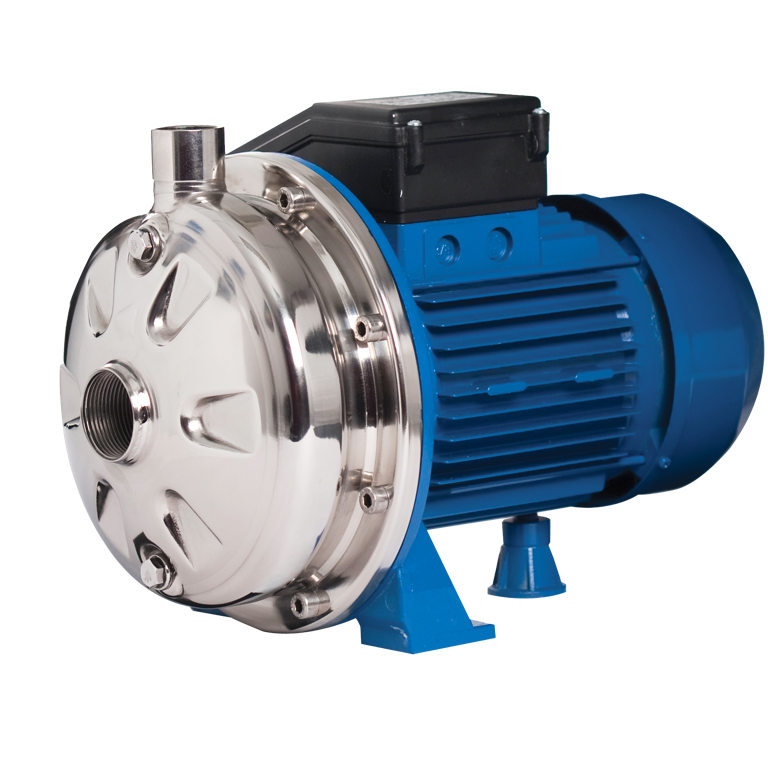

Kaynak ve görsel notu: P/N 1615090000E için ayrı ürün fotoğrafı veya P/N-özel teknik PDF yayımlanmamıştır. İlk iki görsel EBARA CDX(M) ailesinin resmî temsilî fotoğrafından hazırlanmıştır; P/N’e özgü değildir ve tek başına malzeme doğrulaması olarak kullanılmamalıdır. Üçüncü görsel CDXM/CDX 70/07 ortak hidrolik seri eğrisidir; P/N-özel test eğrisi değildir. Sayısal seçim değerleri bu görselden değil, güncel Tarifa-Catálogo 2026’daki exact P/N ve karakteristik satırlarından alınmıştır.
| Model / tip | EBARA CDXM/E 70/07 IE2, AISI304 yatay monoblok santrifüj pompa |
|---|---|
| EBARA ürün numarası | 1615090000E |
| Malzeme varyantı | 1617098000E ayrı CDXLM/E AISI316L kodudur |
| Üç faz varyantı | 1615090004I ayrı CDX/I kodudur |
| Exact P/N tarife gücü | 0,75 kW / 1 CV |
| Besleme | 1~230 V ±%10, 50 Hz |
| Kondansatör / absorbe akımı | 25 µF / 450 V; 4,4 A |
| Motor verim sınıfı | IE2 (monofaze) |
| Koruma / yalıtım sınıfı | IP55 / F |
| Emiş / basma bağlantısı | G1¼ / G1 |
| Katalog eğrisi | 0/1,2/3/4,8 m³/sa → 29,7/28,1/25,5/22,4 mSS |
| Çark | Ø157 mm; resmî CDXM/CDX 70/07 ortak seri eğrisinde MEI >0,40 ile işaretli |
| Eğri kaynağındaki devir / test standardı | yaklaşık 2800 d/d; ISO 9906:2012 Grade 3B |
| Azami işletme basıncı | 8 bar |
| Akışkan sıcaklığı | standart Ceramic/Carbon/NBR salmastra ile -5…+60 °C |
| Pompa gövdesi, çark ve gövde kapağı | AISI304; mil uzantısı: AISI303; motor braketi ve desteği: alüminyum |
| Standart mekanik salmastra | Ceramic / Carbon / NBR |
| Pompa ağırlığı | 10,0 kg (Tarifa 2026 exact P/N satırı) |
| Kullanım alanları | |
| Temiz su transferi ve basınçlandırma | |
| Küçük bahçe sulama ve evsel su sistemleri | |
| Yıkama, soğutma ve hafif endüstriyel su devreleri |
Model düzeltmesi ve seçim notu: Bu kaydın önceki başlık/URL bilgisindeki “CDXM/I IE3” ifadesi güncel üretici kaynağıyla uyumlu değildir. Exact ürün kodu CDXM/E 70/07 – 1615090000E, monofaze ve IE2’dir; mevcut URL, daha önce paylaşılmış bağlantıları kırmamak için korunmuştur. Debi/basma yüksekliği, NPSH, akışkanın kimyasal uyumu, sıcaklık, katı partikül içeriği ve elektrik bağlantısı projeye göre yetkin personel tarafından doğrulanmalıdır. Güncel Tarifa-Catálogo 2026 ürün numarası, güç, bağlantı, akım, ağırlık ve sayısal performans kaynağı olarak eklenmiştir. Eski/generic aile dokümanları exact P/N ve güncel elektrik değerleriyle birebir örtüşmediğinden ürün dokümanı olarak ilişkilendirilmemiştir. Nihai siparişte motor etiketini ve teklif konfigürasyonunu teyit ediniz.
