EBARA CDXL/I 120/12 IE3, AISI316 paslanmaz hidrolik aksamlı yatay monoblok santrifüj pompadır. EBARA’nın güncel Tarifa-Catálogo 2026 kaydında CDXL/AISI316 üç fazlı karşılığı 1625108004I olarak listelenir. 1625100004I aynı malzeme varyantı değildir; CDX/I AISI304 kardeş ürüne aittir.
Exact P/N satırında 0,88 kW / 1,2 CV, üç faz, G1¼ emiş, G1 basma ve 10,5 kg verilir. Aynı güncel karakteristik tablosu gücü 0,9 kW olarak yuvarlar; 50 Hz’de 3~230/400 V besleme ve 4,3/2,5 A (230/400 V) absorbe akımını belirtir. EBARA Iberia CDX(L)-CD ürün föyü, üç fazlı 0,75 kW ve üzerindeki CDX(L) motorları için IE3 sınıfını belirtir.
Malzeme ve çalışma kapsamı: EBARA CDX(L)-CD ürün föyü CDXL için AISI316 ifadesini kullanır; güncel Tarifa teknik malzeme bölümünde aynı CDXL ailesi AISI316L olarak yazılır. Bu, P/N’e özgü ayrı bir malzeme sertifikası değil, CDXL ailesinin gövde, çark ve motor mili malzeme kapsamıdır; motor braketi ve desteği alüminyumdur. Koruma / yalıtım sınıfı IP55 / F, azami işletme basıncı 8 bar; standart Ceramic/Carbon/NBR salmastralı 120/12 versiyonu için akışkan sıcaklığı -5…+90 °C’dir.

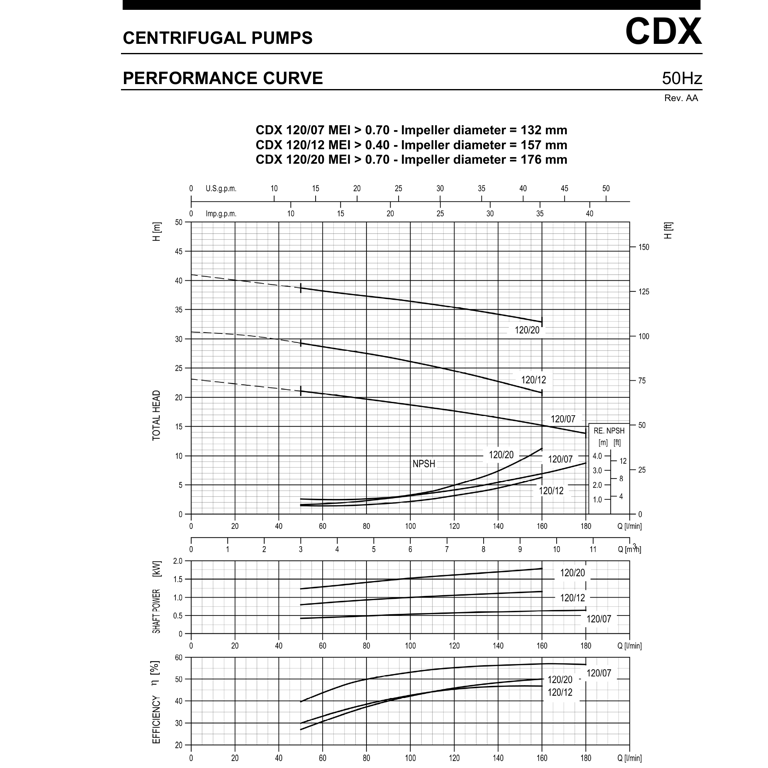

Hidrolik performans: Güncel tarifenin 120/12 karakteristik satırında 0/3/4,8/5,4/6,6/7,8/9,6 m³/sa debide sırasıyla 31,2/29,3/27,5/26,8/25,2/23,6/21,0 mSS verilir. Resmî CDX 120 seri eğrisi 120/12 için Ø157 mm çarkı ve MEI >0,40 değerini işaretler; eğri yaklaşık 2800 d/d ve ISO 9906:2012 Grade 3B kapsamında yayımlanır. Eğride 0–3 m³/sa kesik kılavuz, 3–9,6 m³/sa sürekli çalışma eğrisi olarak gösterilir.

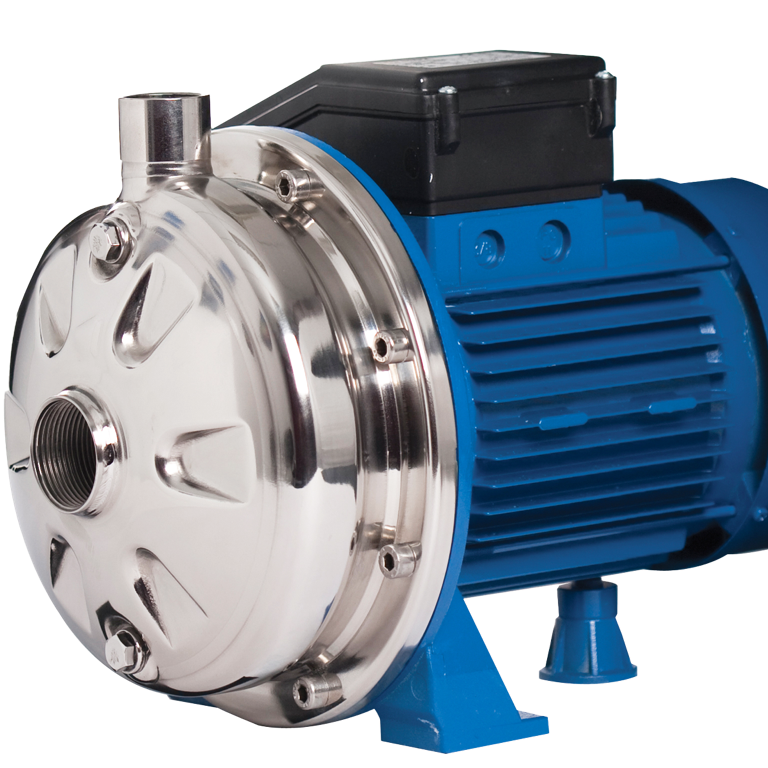

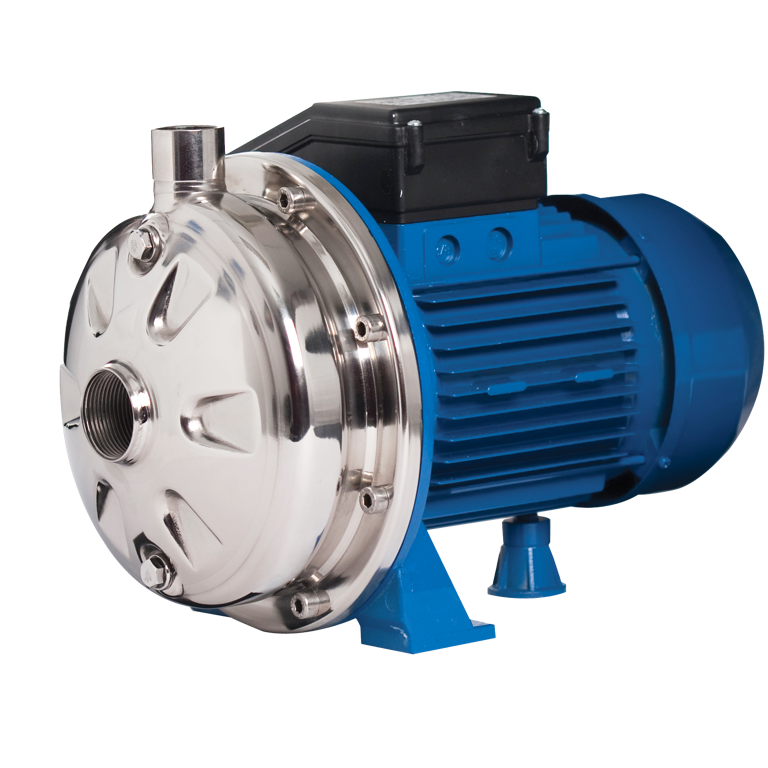

Kaynak ve görsel notu: P/N 1625108004I için ayrı ürün fotoğrafı veya P/N-özel teknik PDF yayımlanmamıştır. İlk iki görsel EBARA CDX(L) serisinin resmî temsilî fotoğrafından hazırlanmıştır; P/N’e özgü değildir ve tek başına malzeme doğrulaması olarak kullanılmamalıdır. Üçüncü görsel, CDX 120/12 ve Ø157 mm çarkı doğrudan işaretleyen resmî seri eğrisidir; CDXL için yalnız ortak hidrolik aile görselidir, P/N-özel test eğrisi değildir. Sayısal seçim değerleri bu görselden değil, güncel Tarifa-Catálogo 2026’daki exact P/N ve 120/12 satırlarından alınmıştır.
| Model / tip | EBARA CDXL/I 120/12 IE3, AISI316 yatay monoblok santrifüj pompa |
|---|---|
| EBARA ürün numarası | 1625108004I |
| Varyant ayrımı | 1625100004I bu kayda ait olmayan CDX/I AISI304 kodudur |
| Exact P/N tarife gücü | 0,88 kW / 1,2 CV |
| Tarifa 2026 karakteristik satırı gücü | 0,9 kW |
| Besleme | 3~230/400 V ±%10, 50 Hz |
| Tarifa 2026 absorbe akımı | 4,3/2,5 A (230/400 V) |
| Motor verim sınıfı | IE3 (EBARA Iberia’da üç fazlı 0,75 kW ve üzeri CDX(L) için) |
| Koruma / yalıtım sınıfı | IP55 / F |
| Emiş / basma bağlantısı | G1¼ / G1 |
| Katalog eğrisi | 0/3/4,8/5,4/6,6/7,8/9,6 m³/sa → 31,2/29,3/27,5/26,8/25,2/23,6/21,0 mSS |
| Çark | Ø157 mm; resmî CDX 120 seri eğrisinde MEI >0,40 olarak işaretli |
| Eğri kaynağındaki devir / test standardı | yaklaşık 2800 d/d; ISO 9906:2012 Grade 3B |
| Çalışma eğrisi notu | 0–3 m³/sa kesik kılavuz, 3–9,6 m³/sa sürekli eğri |
| Azami işletme basıncı | 8 bar |
| Akışkan sıcaklığı | standart Ceramic/Carbon/NBR salmastra ile -5…+90 °C |
| Malzeme notu | ürün föyünde CDXL AISI316, güncel Tarifa teknik bölümünde AISI316L olarak geçer; motor braketi ve desteği alüminyumdur |
| Standart mekanik salmastra | Ceramic / Carbon / NBR |
| Pompa ağırlığı | 10,5 kg (Tarifa 2026 exact P/N satırı) |
| Kullanım alanları | |
| Temiz su transferi ve basınçlandırma | |
| Yıkama, soğutma ve HVAC su devreleri | |
| Malzeme, NPSH ve elektrik uyumu doğrulanmış hafif endüstriyel uygulamalar |
Seçim notu: Debi/basma yüksekliği, NPSH, akışkanın kimyasal uyumu, sıcaklık, katı partikül içeriği ve elektrik bağlantısı projeye göre yetkin personel tarafından doğrulanmalıdır. P/N 1625108004I için üreticinin P/N-özel teknik PDF’si bulunmadığından güncel Tarifa-Catálogo 2026, ürün numarası, güç, bağlantı, akım, ağırlık ve sayısal performans kaynağı olarak eklenmiştir. İkinci belge, P/N 1625108004I satırını doğrudan içeren EBARA CDX(L)-CD ürün föyüdür; P/N, malzeme ve seri çalışma kapsamı için eklenmiştir, güncel seçim değerleri Tarifa 2026’dan alınmalıdır. CDX 120/12’yi içeren farklı bölgesel teknik kitaplarda nominal güç ve ağırlık gibi bazı değerler farklı olduğundan bunlar exact P/N değeri olarak aktarılmamış ve belge ürün dokümanı olarak eklenmemiştir. Nihai siparişte motor etiketini ve teklif konfigürasyonunu teyit ediniz.
