EBARA CDX/I 90/10 IE3, AISI304 paslanmaz hidrolik aksamlı yatay monoblok santrifüj pompadır. EBARA’nın güncel Tarifa-Catálogo 2026 kaydında AISI304 üç fazlı karşılığı 1615100504I olarak listelenir. 1615108004I aynı malzeme varyantı değildir; CDXL/I AISI316L varyantına aittir.
Exact P/N satırında 0,75 kW / 1 CV, üç faz, G1¼ emiş, G1 basma ve 13,7 kg verilir. Aynı güncel karakteristik tablosu 50 Hz’de 3~230/400 V besleme ve 3,3/1,9 A (230/400 V) absorbe akımı belirtir. EBARA Iberia CDX(L)-CD ürün föyü, üç fazlı 0,75 kW ve üzerindeki CDX(L) motorları için IE3 sınıfını belirtir.
Malzeme ve çalışma kapsamı: EBARA CDX(L)-CD ürün föyüne göre CDX gövde ve çark AISI304; akışkanla temas eden mil uzantısı AISI303; motor braketi ve desteği alüminyumdur. Koruma / yalıtım sınıfı IP55 / F, azami işletme basıncı 8 bar ve standart Ceramic/Carbon/NBR salmastralı 90/10 versiyonu için akışkan sıcaklığı -5…+60 °C’dir.

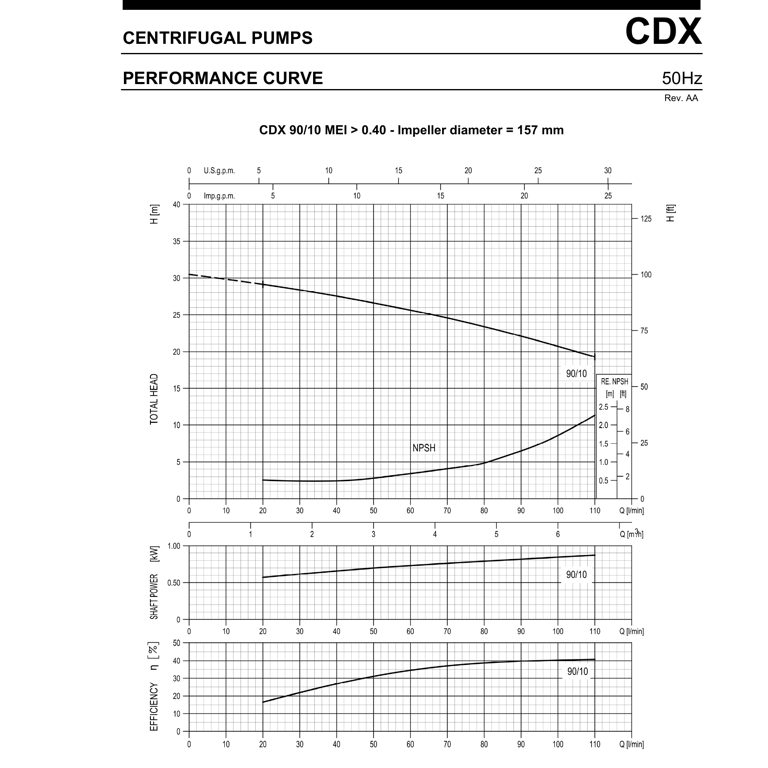

Hidrolik performans: Güncel tarifenin 90/10 karakteristik satırında 0/1,2/3/4,8/5,4/6,6 m³/sa debide sırasıyla 30,5/29,1/26,6/23,4/22,1/19,3 mSS verilir. Resmî CDX 90/10 eğrisi Ø157 mm çarkı ve MEI >0,40 değerini işaretler; eğri yaklaşık 2800 d/d ve ISO 9906:2012 Grade 3B kapsamında yayımlanır. Eğride 0–1,2 m³/sa kesik kılavuz, 1,2–6,6 m³/sa sürekli çalışma eğrisi olarak gösterilir.

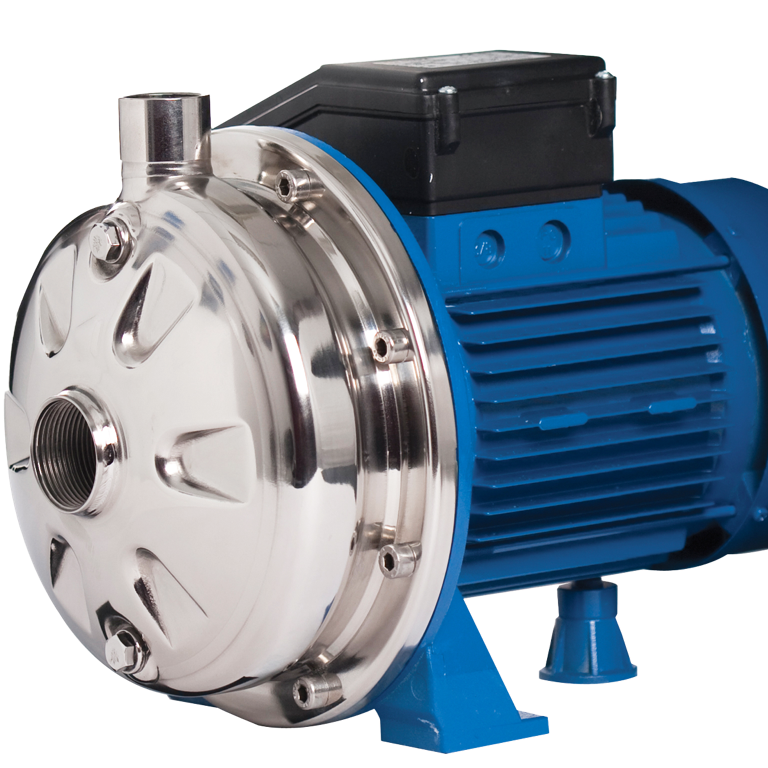

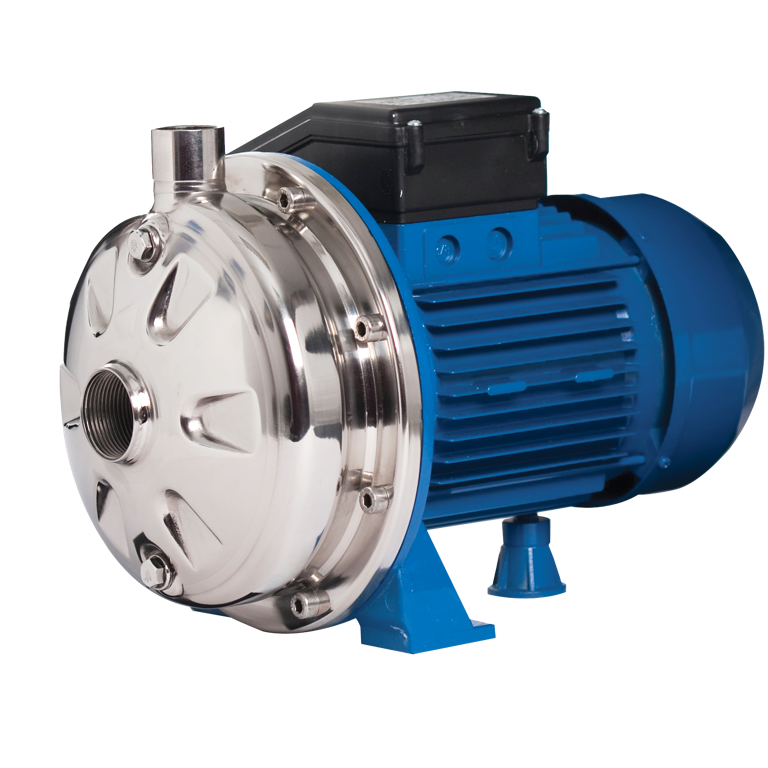

Kaynak ve görsel notu: P/N 1615100504I için ayrı ürün fotoğrafı veya P/N-özel teknik PDF yayımlanmamıştır. İlk iki görsel, EBARA’nın resmî CDX seri fotoğrafından 1:1 oranında hazırlanmış temiz alfa kanallı ana ve yakın görünüşlerdir; bire bir P/N fotoğrafı değildir. Üçüncü görsel, CDX 90/10 ve Ø157 mm çarkı doğrudan işaretleyen resmî seri eğrisidir. Sayısal seçim değerleri bu görselden değil, güncel Tarifa-Catálogo 2026’daki exact P/N ve 90/10 satırlarından alınmıştır.
| Model / tip | EBARA CDX/I 90/10 IE3, AISI304 yatay monoblok santrifüj pompa |
|---|---|
| EBARA ürün numarası | 1615100504I |
| Varyant ayrımı | 1615108004I bu kayda ait olmayan CDXL/I AISI316L kodudur |
| Exact P/N tarife gücü | 0,75 kW / 1 CV |
| Besleme | 3~230/400 V ±%10, 50 Hz |
| Tarifa 2026 absorbe akımı | 3,3/1,9 A (230/400 V) |
| Motor verim sınıfı | IE3 (EBARA Iberia’da üç fazlı 0,75 kW ve üzeri CDX(L) için) |
| Koruma / yalıtım sınıfı | IP55 / F |
| Emiş / basma bağlantısı | G1¼ / G1 |
| Katalog eğrisi | 0/1,2/3/4,8/5,4/6,6 m³/sa → 30,5/29,1/26,6/23,4/22,1/19,3 mSS |
| Eğri notu | 0–1,2 m³/sa kesik kılavuz; 1,2–6,6 m³/sa sürekli çalışma eğrisi |
| Çark | Ø157 mm; resmî CDX 90/10 eğrisinde MEI >0,40 |
| Eğri kaynağındaki devir / test standardı | yaklaşık 2800 d/d; ISO 9906:2012 Grade 3B |
| Azami işletme basıncı | 8 bar |
| Akışkan sıcaklığı | standart Ceramic/Carbon/NBR salmastra ile -5…+60 °C |
| Pompa gövdesi ve çark | AISI304; mil: AISI303; motor braketi ve desteği: alüminyum |
| Standart mekanik salmastra | Ceramic / Carbon / NBR |
| Pompa ağırlığı | 13,7 kg (Tarifa 2026 exact P/N satırı) |
| Kullanım alanları | |
| Temiz su transferi ve basınçlandırma | |
| Yıkama, soğutma ve HVAC su devreleri | |
| Malzeme, NPSH ve elektrik uyumu doğrulanmış hafif endüstriyel uygulamalar |
Seçim notu: Debi/basma yüksekliği, NPSH, akışkanın kimyasal uyumu, sıcaklık, katı partikül içeriği ve elektrik bağlantısı projeye göre yetkin personel tarafından doğrulanmalıdır. P/N 1615100504I için üreticinin P/N-özel teknik PDF’si bulunmadığından güncel Tarifa-Catálogo 2026, ürün numarası, güç, bağlantı, akım, ağırlık ve sayısal performans kaynağı olarak eklenmiştir. İkinci belge, P/N 1615100504I satırını doğrudan içeren EBARA CDX(L)-CD ürün föyüdür; P/N ve seri/malzeme kapsamı için eklenmiştir, güncel seçim değerleri Tarifa 2026’dan alınmalıdır. CDX 90/10’u içeren farklı bölgesel teknik kitapta pompa ağırlığı 11 kg olarak geçtiğinden bu değer exact P/N değeri olarak aktarılmamış ve belge ürün dokümanı olarak eklenmemiştir. Nihai siparişte motor etiketini ve teklif konfigürasyonunu teyit ediniz.
