EBARA CDX/I 70/05 IE3, AISI304 paslanmaz hidrolik aksamlı yatay monoblok santrifüj pompadır. EBARA’nın güncel Tarifa-Catálogo 2026 kaydında AISI304 üç fazlı karşılığı 1615050004I olarak listelenir. 1615058004I aynı malzeme varyantı değildir; CDXL/I AISI316 varyantına aittir.
Exact P/N satırında 0,37 kW / 0,5 CV, üç faz, G1¼ emiş, G1 basma ve 8,7 kg verilir. Aynı güncel karakteristik tablosu 50 Hz’de 3~230/400 V besleme ve 2,4/1,4 A (230/400 V) absorbe akımı belirtir. EBARA’nın CDX 70/05 üç fazlı motor tablosu bu güç ve akım için IE3 sınıfını gösterir. Tarifa genel kapsamı iki kutup, IP55/F, 8 bar azami çalışma basıncı ve standart versiyon için -5…+60 °C akışkan sıcaklığını belirtir.

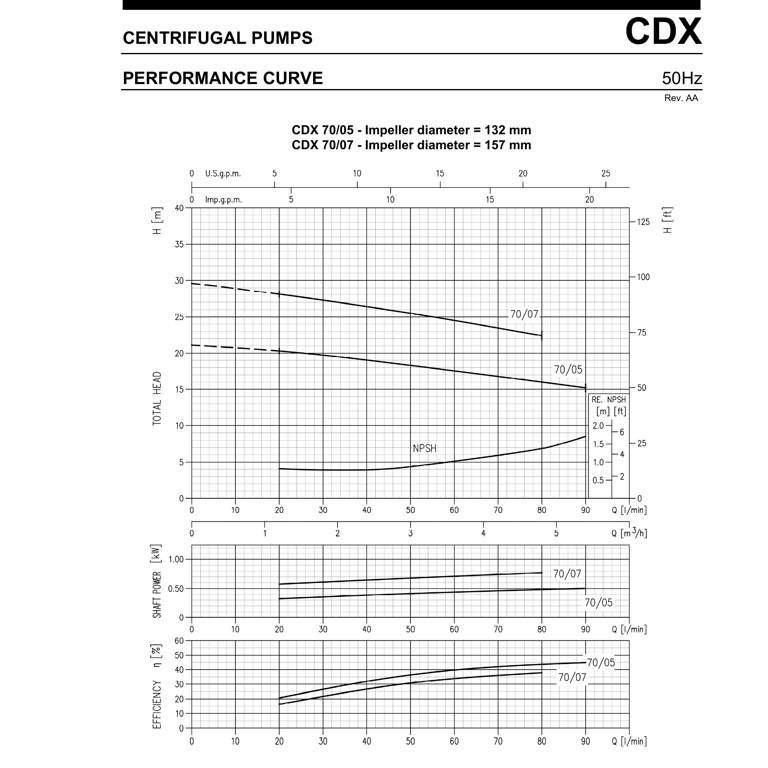

Hidrolik performans: Güncel tarifenin 70/05 karakteristik satırında 0/1,2/3/4,8/5,4 m³/sa debide sırasıyla 21,1/20,3/18,3/16,0/15,2 mSS verilir. Resmî CDX 70 seri eğrisi 70/05 için Ø132 mm çarkı doğrudan işaretler; eğri yaklaşık 2800 d/d ve ISO 9906:2012 Grade 3B kapsamında yayımlanır. Eğride 0–1,2 m³/sa kesik kılavuz, 1,2–5,4 m³/sa sürekli çalışma eğrisi olarak gösterilir.

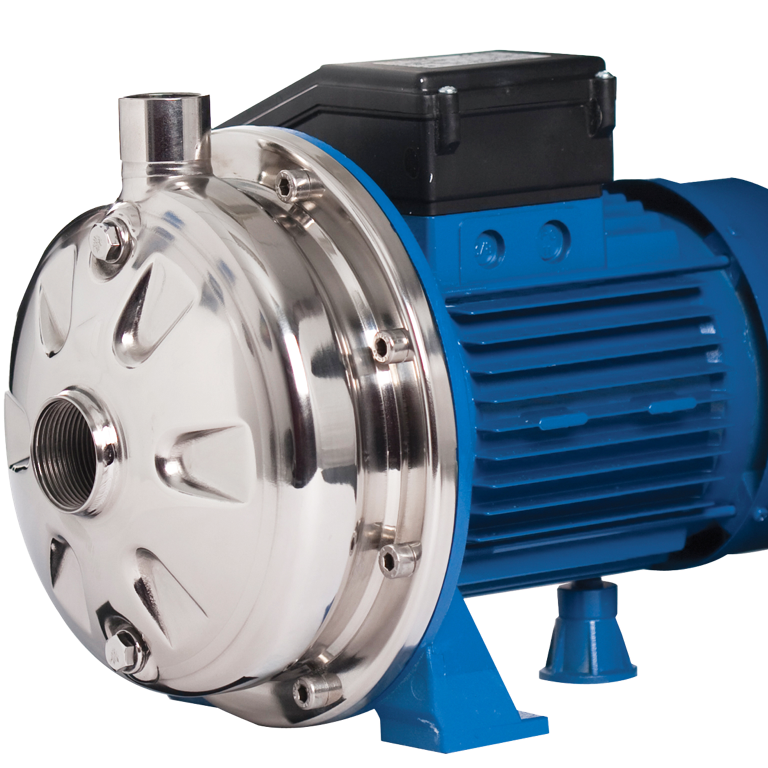

Kaynak ve görsel notu: P/N 1615050004I için ayrı ürün fotoğrafı veya P/N-özel teknik PDF yayımlanmamıştır. İlk iki görsel, EBARA’nın resmî CDX seri fotoğrafından 1:1 oranında hazırlanmış temiz alfa kanallı ana ve yakın görünüşlerdir; bire bir P/N fotoğrafı değildir. Üçüncü görsel, CDX 70/05 ve Ø132 mm çarkı doğrudan işaretleyen resmî seri eğrisidir. Sayısal seçim değerleri bu görselden değil, güncel Tarifa-Catálogo 2026’daki exact P/N ve 70/05 satırlarından alınmıştır.
| Model / tip | EBARA CDX/I 70/05 IE3, AISI304 yatay monoblok santrifüj pompa |
|---|---|
| EBARA ürün numarası | 1615050004I |
| Varyant ayrımı | 1615058004I bu kayda ait olmayan CDXL/I AISI316 kodudur |
| Exact P/N tarife gücü | 0,37 kW / 0,5 CV |
| Besleme | 3~230/400 V ±%10, 50 Hz |
| Tarifa 2026 absorbe akımı | 2,4/1,4 A (230/400 V) |
| Motor verim sınıfı | IE3 (EBARA CDX 70/05 üç fazlı motor tablosu) |
| Koruma / yalıtım sınıfı | IP55 / F |
| Emiş / basma bağlantısı | G1¼ / G1 |
| Katalog eğrisi | 0/1,2/3/4,8/5,4 m³/sa → 21,1/20,3/18,3/16,0/15,2 mSS |
| Eğri notu | 0–1,2 m³/sa kesik kılavuz; 1,2–5,4 m³/sa sürekli çalışma eğrisi |
| Çark | Ø132 mm; resmî CDX 70 seri eğrisinde 70/05 olarak işaretli |
| Eğri kaynağındaki devir / test standardı | yaklaşık 2800 d/d; ISO 9906:2012 Grade 3B |
| Azami işletme basıncı | 8 bar |
| Akışkan sıcaklığı | standart versiyonda -5…+60 °C |
| Pompa gövdesi ve çark | AISI304 |
| Pompa ağırlığı | 8,7 kg (Tarifa 2026 exact P/N satırı) |
| Kullanım alanları | |
| Temiz su transferi ve basınçlandırma | |
| Yıkama, soğutma ve HVAC su devreleri | |
| Malzeme, NPSH ve elektrik uyumu doğrulanmış hafif endüstriyel uygulamalar |
Seçim notu: Debi/basma yüksekliği, NPSH, akışkanın kimyasal uyumu, sıcaklık, katı partikül içeriği ve elektrik bağlantısı projeye göre yetkin personel tarafından doğrulanmalıdır. P/N 1615050004I için üreticinin P/N-özel teknik PDF’si bulunmadığından güncel Tarifa-Catálogo 2026, ürün numarası, güç, bağlantı, akım, ağırlık ve sayısal performans kaynağı olarak eklenmiştir. CDX 70/05’i içeren genel teknik kitapta üç fazlı pompa ağırlığı 9,1 kg olarak geçtiğinden bu değer exact P/N değeri olarak aktarılmamış ve müşteri dokümanı olarak eklenmemiştir. Nihai siparişte motor etiketini ve teklif konfigürasyonunu teyit ediniz.
