EBARA CDX/I 200/20 IE3, AISI304 paslanmaz hidrolik aksamlı yatay monoblok santrifüj pompadır. EBARA’nın güncel Tarifa-Catálogo 2026 kaydında AISI304 üç fazlı karşılığı 1635200004I olarak listelenir. 1635208004I aynı malzeme varyantı değildir; CDXL/I AISI316 varyantına aittir.
Exact P/N satırında 1,5 kW / 2 CV, üç faz, G1½ emiş, G1 basma ve 12,6 kg verilir. Aynı güncel karakteristik tablosu 50 Hz’de 3~230/400 V besleme ve 7,1/4,1 A (230/400 V) absorbe akımı belirtir.
Hidrolik performans: Güncel tarifenin 200/20 karakteristik satırında 0/4,8/5,4/6,6/7,8/9,6/10,8/12,6/15 m³/sa debide sırasıyla 34,5/32,6/31,2/31,7/31,0/30,0/29,2/28,0/26,2 mSS verilir. Resmî CDX 200 seri eğrisi 200/20 için Ø157 mm çarkı ve MEI >0,60 değerini işaretler; eğri yaklaşık 2800 d/d ve ISO 9906:2012 Grade 3B kapsamında yayımlanır.

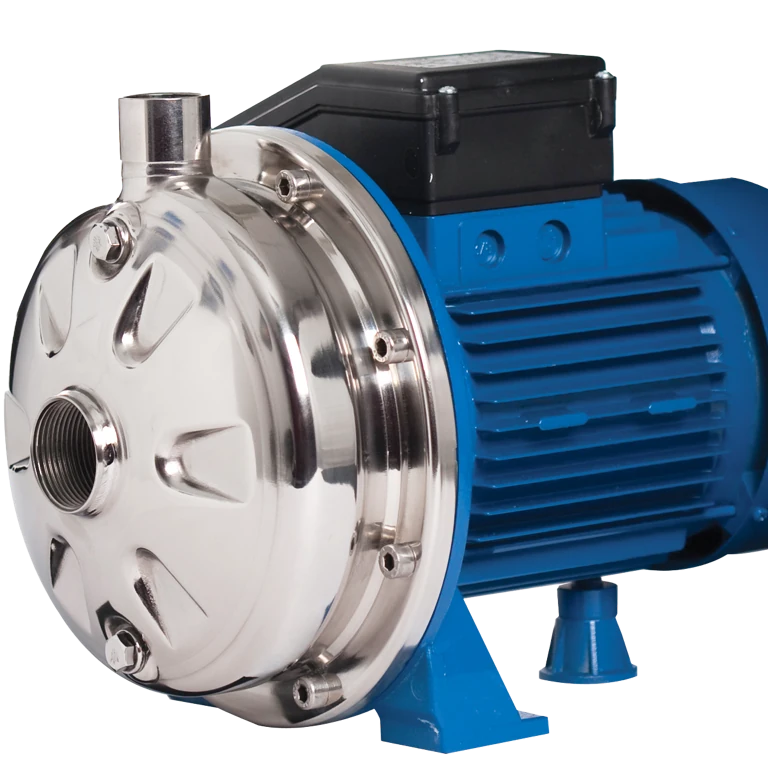

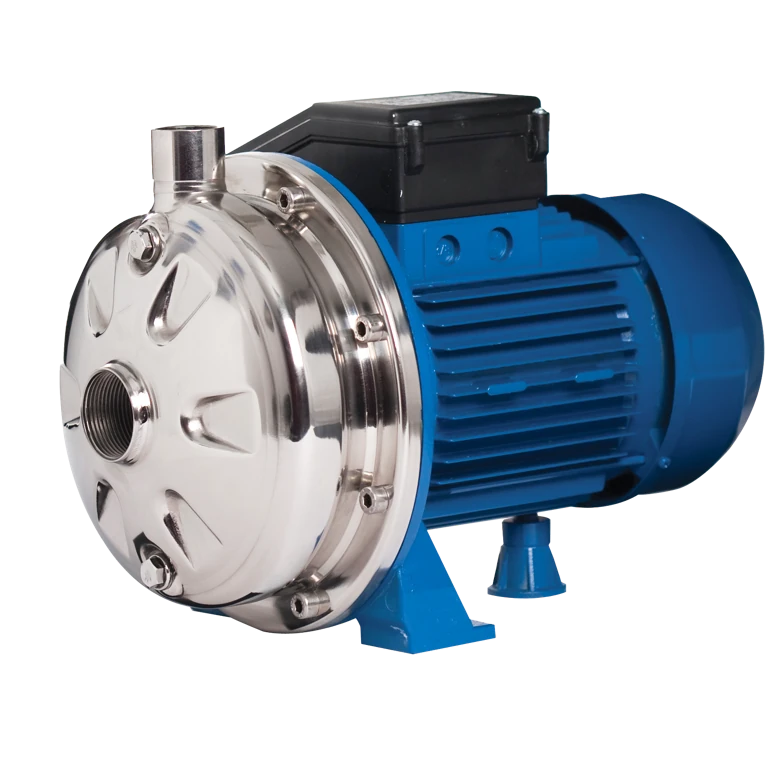

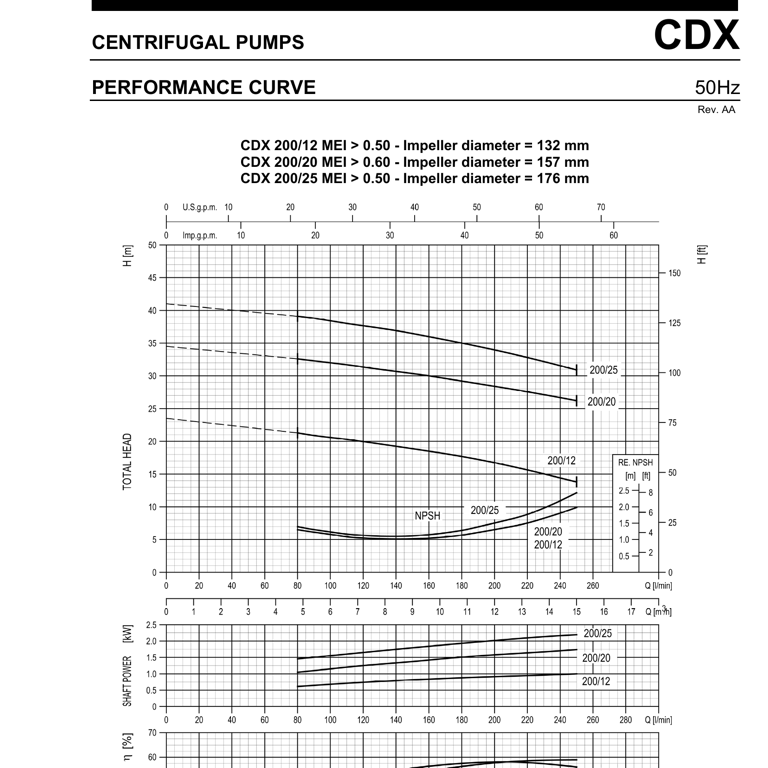

Kaynak ve görsel notu: P/N 1635200004I için ayrı ürün fotoğrafı veya P/N-özel teknik PDF yayımlanmamıştır. İlk iki görsel, EBARA’nın resmî CDX seri fotoğrafından 1:1 oranında hazırlanmış temiz alfa kanallı ana ve yakın görünüşlerdir; bire bir P/N fotoğrafı değildir. Üçüncü görsel, CDX 200/20 ve Ø157 mm çarkı doğrudan işaretleyen resmî seri eğrisidir. Sayısal seçim değerleri bu görselden değil, güncel Tarifa-Catálogo 2026’daki exact P/N ve 200/20 satırlarından alınmıştır.
| Model / tip | EBARA CDX/I 200/20 IE3, AISI304 yatay monoblok santrifüj pompa |
|---|---|
| EBARA ürün numarası | 1635200004I |
| Varyant ayrımı | 1635208004I bu kayda ait olmayan CDXL/I AISI316 kodudur |
| Exact P/N tarife gücü | 1,5 kW / 2 CV |
| Besleme | 3~230/400 V, 50 Hz |
| Tarifa 2026 absorbe akımı | 7,1/4,1 A (230/400 V) |
| Emiş / basma bağlantısı | G1½ / G1 |
| Katalog eğrisi | 0/4,8/5,4/6,6/7,8/9,6/10,8/12,6/15 m³/sa → 34,5/32,6/31,2/31,7/31,0/30,0/29,2/28,0/26,2 mSS |
| Çark | Ø157 mm; resmî CDX 200 seri eğrisinde MEI >0,60 olarak işaretli |
| Eğri kaynağındaki devir / test standardı | yaklaşık 2800 d/d; ISO 9906:2012 Grade 3B |
| Pompa ağırlığı | 12,6 kg (Tarifa 2026 exact P/N satırı) |
| Kullanım alanları | |
| Temiz su transferi ve basınçlandırma | |
| Yıkama, soğutma ve HVAC su devreleri | |
| Malzeme, NPSH ve elektrik uyumu doğrulanmış hafif endüstriyel uygulamalar |
Seçim notu: Debi/basma yüksekliği, NPSH, akışkanın kimyasal uyumu, sıcaklık, katı partikül içeriği ve elektrik bağlantısı projeye göre yetkin personel tarafından doğrulanmalıdır. P/N 1635200004I için üreticinin P/N-özel teknik PDF’si bulunmadığından güncel Tarifa-Catálogo 2026, ürün numarası, güç, bağlantı, akım, ağırlık ve sayısal performans kaynağı olarak eklenmiştir. CDX 200/20’yi içeren farklı bölgesel teknik kitaplarda 5,4 m³/sa ve ağırlık gibi bazı değerler farklı olduğundan bunlar exact P/N değeri olarak aktarılmamış ve müşteri dokümanı olarak eklenmemiştir. Nihai siparişte motor etiketini ve teklif konfigürasyonunu teyit ediniz.
