EBARA CDX/I 200/12 IE3, AISI304 paslanmaz hidrolik aksamlı yatay monoblok santrifüj pompadır. EBARA’nın güncel Tarifa-Catálogo 2026 kaydında AISI304 üç fazlı karşılığı 1635100004I olarak listelenir. 1635108004I aynı ürün değildir; CDXL/I AISI316L varyantına aittir.
Exact P/N satırında 0,88 kW / 1,2 CV, üç faz, G1¼ emiş, G1 basma ve 18,3 kg verilir. Aynı güncel tarifenin karakteristik tablosu gücü 0,9 kW olarak yuvarlar; 50 Hz’de 3~230/400 V besleme ve 4,3/2,5 A (230/400 V) absorbe akımı belirtir. EBARA Iberia CDX(L) ürün föyü, 0,75 kW ve üzerindeki üç fazlı CDX(L) motorları için IE3 sınıfını; IP55, F yalıtım sınıfını ve 8 bar azami çalışma basıncını belirtir.

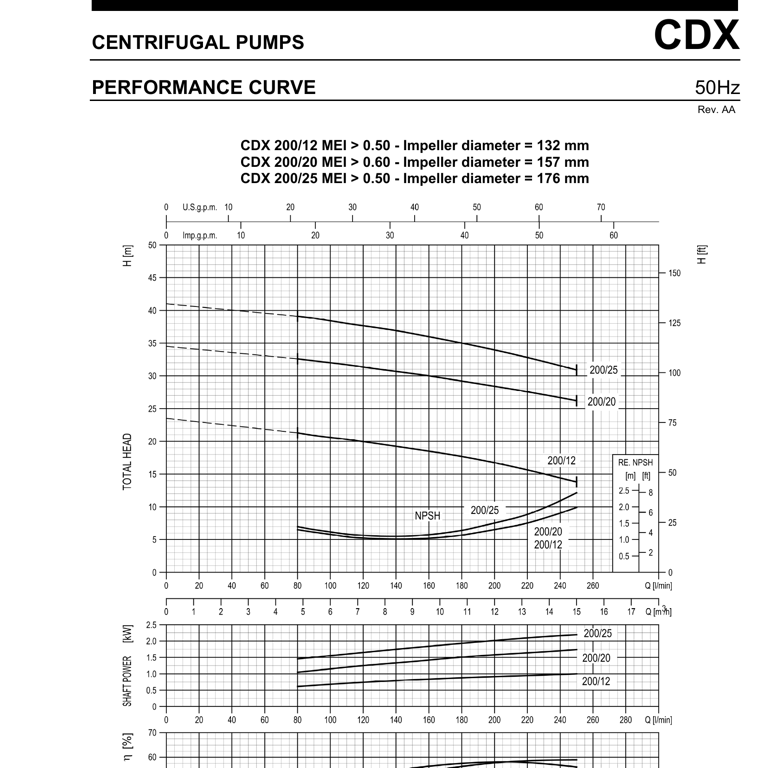

Hidrolik performans: Güncel tarifenin 200/12 karakteristik satırında 0/4,8/5,4/6,6/7,8/9,6/10,8/12,6/15 m³/sa debide sırasıyla 22,8/21,3/21,0/20,4/19,7/18,5/17,6/16,0/14,0 mSS verilir. Resmî CDX 200 seri eğrisinde 200/12 için Ø132 mm çark ve MEI >0,50 işaretlenmiştir; eğri yaklaşık 2800 d/d ve ISO 9906:2012 Grade 3B kapsamında yayımlanır. Grafikte 0–4,8 m³/sa kesik kılavuz, 4,8–15 m³/sa sürekli çizilen çalışma eğrisidir.
Malzeme ve çalışma kapsamı: EBARA’nın CDX teknik verisine göre CDX gövde, çark ve kapak AISI304; akışkanla temas eden mil uzantısı AISI303; motor braketi ve desteği alüminyumdur. Standart mekanik salmastra Carbon/Ceramic/NBR’dir. Standart salmastra ile akışkan sıcaklığı -5…+90 °C’dir.

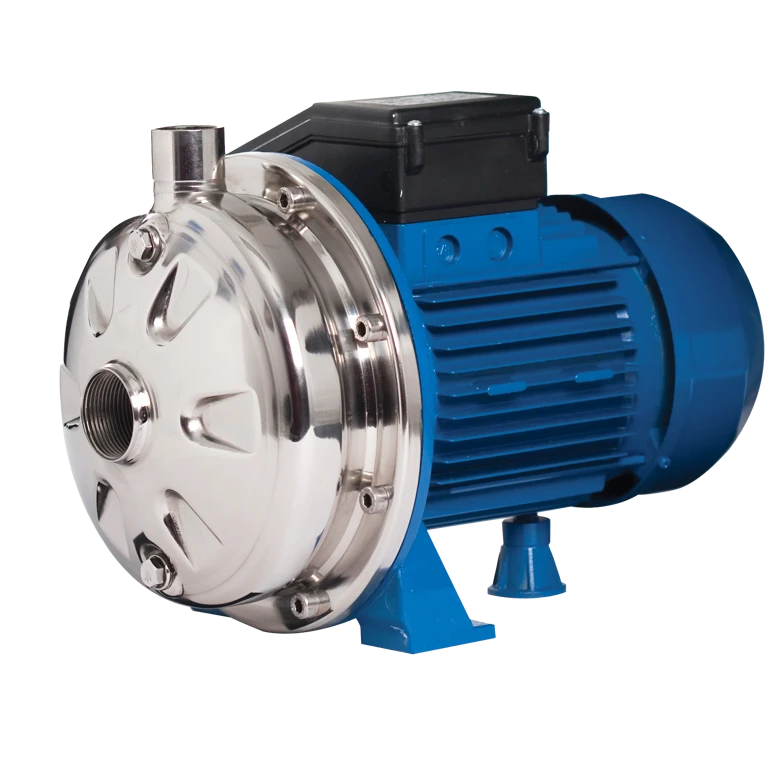

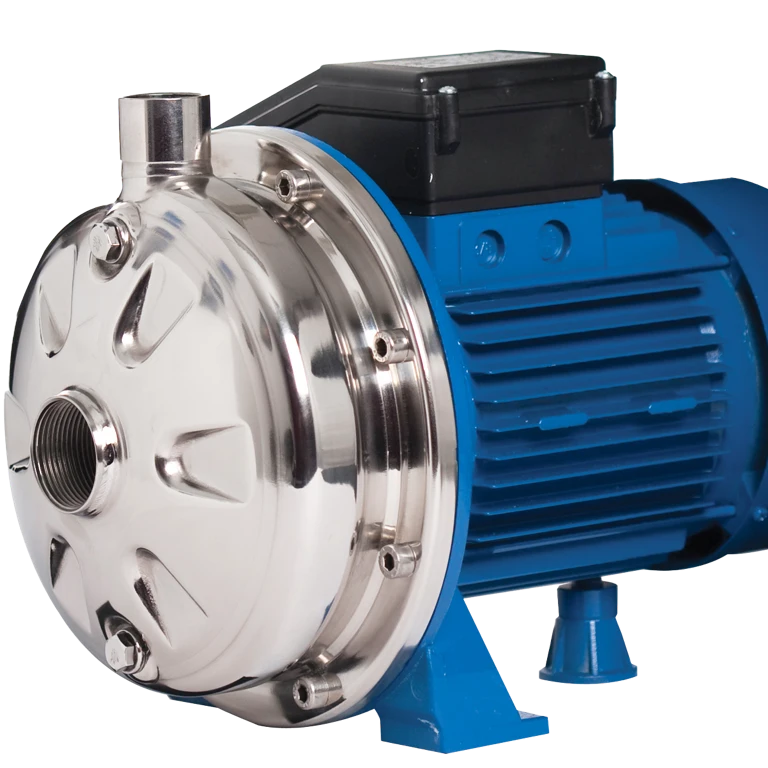

Kaynak ve görsel notu: P/N 1635100004I için ayrı ürün fotoğrafı ve P/N-özel teknik PDF yayımlanmamıştır. İlk iki görsel, EBARA’nın resmî CDX seri fotoğrafından 1:1 oranında kırpılmış temiz alfa kanallı ana ve yakın görünüşlerdir; bire bir P/N fotoğrafı değildir. Üçüncü görsel, CDX 200/12 ve Ø132 mm çarkı doğrudan işaretleyen resmî CDX 200 seri eğrisidir; aynı model adındaki farklı bölgesel/motor konfigürasyonları nedeniyle yalnız hidrolik eğri kapsamıyla kullanılmıştır.
| Model / tip | EBARA CDX/I 200/12 IE3, AISI304 yatay monoblok santrifüj pompa |
|---|---|
| EBARA ürün numarası | 1635100004I |
| Varyant ayrımı | 1635108004I bu kayda ait olmayan CDXL/I AISI316L kodudur |
| Exact P/N tarife gücü | 0,88 kW / 1,2 CV (aynı tarifenin karakteristik tablosunda 0,9 kW yuvarlanır) |
| Besleme | 3~230/400 V ±%10, 50 Hz |
| Tarifa 2026 absorbe akımı | 4,3/2,5 A (230/400 V) |
| Motor verim sınıfı | IE3 (EBARA Iberia’da üç fazlı 0,75 kW ve üzeri CDX(L) için) |
| Koruma / yalıtım sınıfı | IP55 / F |
| Emiş / basma bağlantısı | G1¼ / G1, UNI ISO 228-1 |
| Çark | Ø132 mm, kapalı santrifüj tip; MEI >0,50 |
| Katalog eğrisi | 0/4,8/5,4/6,6/7,8/9,6/10,8/12,6/15 m³/sa → 22,8/21,3/21,0/20,4/19,7/18,5/17,6/16,0/14,0 mSS |
| Eğri notu | 0–4,8 m³/sa kesik kılavuz; 4,8–15 m³/sa sürekli çizilen çalışma eğrisi |
| Eğri kaynağındaki devir / test standardı | yaklaşık 2800 d/d; ISO 9906:2012 Grade 3B |
| Azami işletme basıncı | 8 bar |
| Pompa ağırlığı | 18,3 kg (Tarifa 2026 exact P/N satırı) |
| Akışkan sıcaklığı | standart Carbon/Ceramic/NBR salmastra ile -5…+90 °C |
| Pompa gövdesi, kapak ve çark | AISI304; mil: AISI303; motor braketi ve desteği: alüminyum |
| Standart mekanik salmastra | Carbon / Ceramic / NBR |
| Kullanım alanları | |
| Temiz su transferi ve basınçlandırma | |
| Yıkama, soğutma ve HVAC su devreleri | |
| Malzeme, salmastra ve NPSH uyumu doğrulanmış hafif endüstriyel proses uygulamaları |
Seçim notu: Debi/basma yüksekliği, NPSH, akışkanın kimyasal uyumu, sıcaklık, katı partikül içeriği ve elektrik bağlantısı projeye göre yetkin personel tarafından doğrulanmalıdır. P/N 1635100004I için üreticinin P/N-özel teknik PDF’si bulunmadığından Tarifa-Catálogo 2026 exact P/N kodu, güç, bağlantı ve ağırlık kaynağı olarak eklenmiştir. İkinci belge, P/N 1635100004I satırını doğrudan içeren EBARA CDX(L)-CD ürün föyüdür; IE3 eşiği, malzeme ve seri çalışma kapsamını açıklar, P/N-özel teknik föy gibi sunulmaz. 2025 tarihli genel CDX 200/12 teknik kitabında farklı bir motor konfigürasyonu (1,1 kW / 1,5 HP ve 12,2 kgf) görüldüğünden bu değerler exact P/N’e aktarılmamış, belge ürün dokümanı olarak eklenmemiştir; nihai siparişte motor etiketini ve teklif konfigürasyonunu teyit ediniz.
