EBARA CDX/I 120/20 IE3, AISI304 paslanmaz hidrolik aksamlı yatay monoblok santrifüj pompadır. EBARA’nın güncel Tarifa-Catálogo 2026 kaydında AISI304 üç fazlı karşılığı 1625200004I olarak listelenir. 1625208004I aynı ürün değildir; CDXL/I AISI316L varyantına aittir.
Güncel exact P/N tarifesinde 1,5 kW / 2 CV, üç faz, G1¼ emiş, G1 basma ve 12,9 kg verilir. 50 Hz’de 3~230/400 V ±%10 besleme ile çalışır; Tarifa 2026’da 230/400 V için 7,1/4,1 A absorbe akımı bulunur. EBARA’nın güncel CDX teknik veri kitabı 120/20 için IE3 motor, iki kutup ve yaklaşık 2800 d/d verir; koruma ve yalıtım sınıfları IP55 ve F’dir.

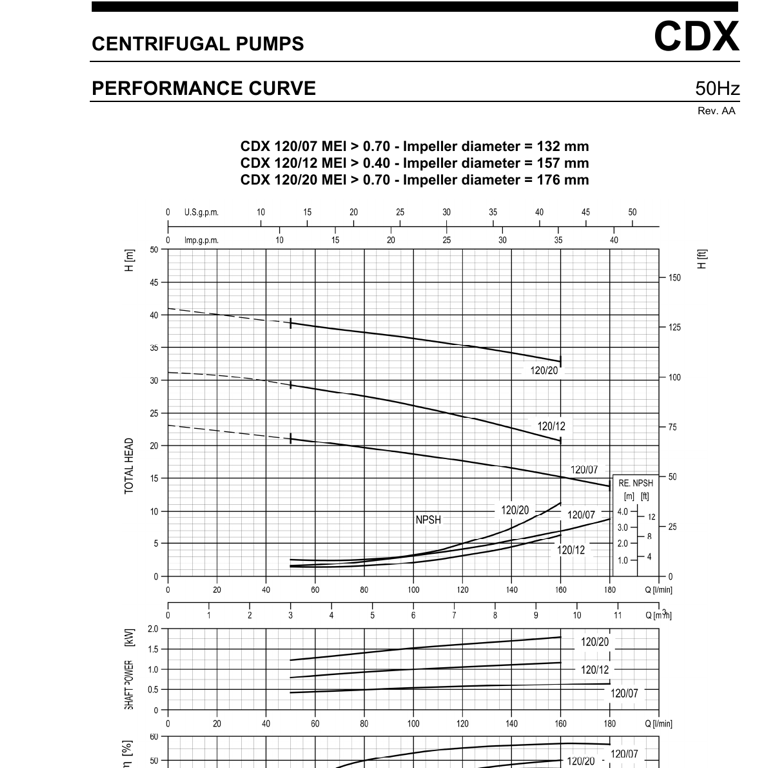

Hidrolik performans: Güncel tarifenin 120/20 karakteristik satırında 0/3/4,8/5,4/6,6/7,8/9,6 m³/sa debide sırasıyla 40,5/38,5/37,2/36,8/35,8/34,7/32,7 mSS verilir. Resmî CDX 120 seri eğrisinde 120/20 için Ø176 mm çark ve MEI >0,70 işaretlenmiştir; eğri yaklaşık 2800 d/d ve ISO 9906:2012 Grade 3B kapsamında yayımlanır. Grafikte 0–3 m³/sa kesik kılavuz, 3–9,6 m³/sa sürekli çizilen çalışma eğrisidir.
Malzeme ve çalışma kapsamı: Pompa gövdesi, çark ve kapak EN 1.4301 / AISI304’tür. Akışkanla temas eden mil uzantısı AISI303; motor braketi ve desteği alüminyumdur. Standart mekanik salmastra Carbon/Ceramic/NBR’dir. Standart salmastra ile akışkan sıcaklığı -5…+90 °C, azami çalışma basıncı 8 bar’dır.

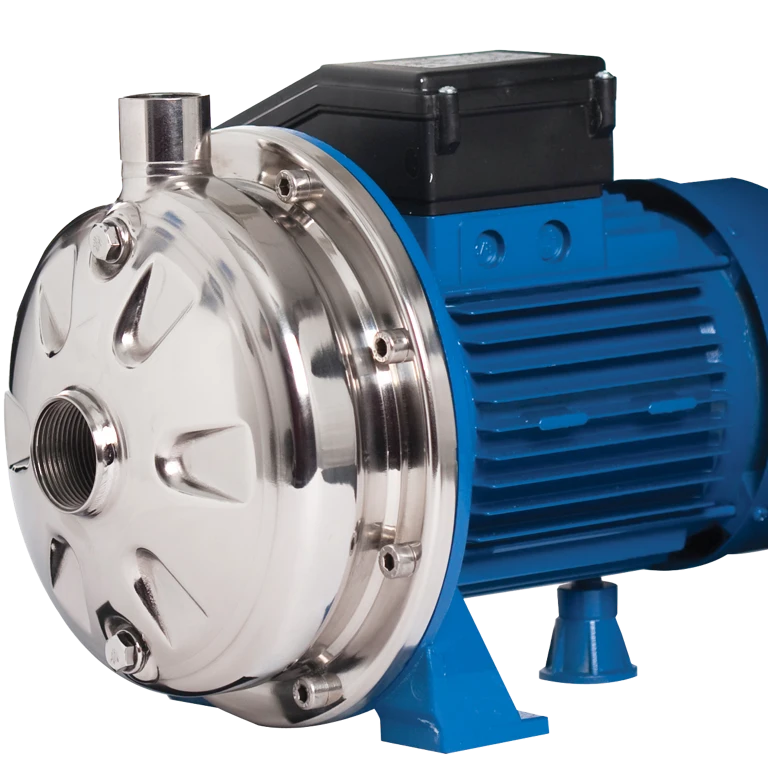

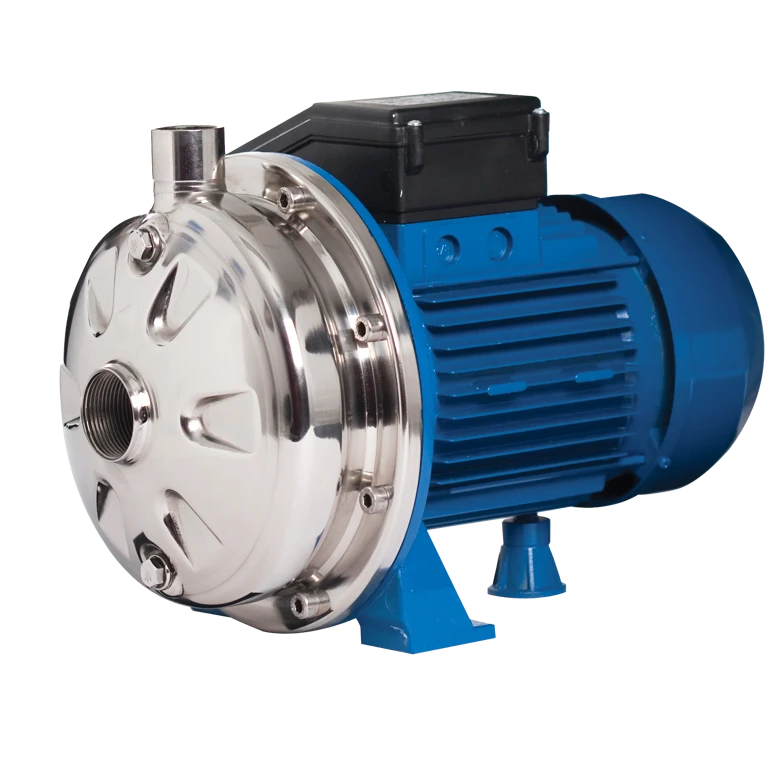

Görsel ve kaynak notu: P/N 1625200004I için ayrı bir ürün fotoğrafı yayımlanmadığından ilk iki görsel, EBARA’nın resmî CDX seri fotoğrafından 1:1 oranında kırpılmış temiz alfa kanallı ana ve yakın görünüşlerdir; bire bir P/N fotoğrafı değildir. Üçüncü görsel, CDX 120/20 ve Ø176 mm çarkı doğrudan işaretleyen resmî CDX 120 seri eğrisidir. Genel teknik veri kitabı doğrudan model eğrisini ve motor verisini kapsar; exact P/N ağırlığı için ise güncel tarife satırı esas alınmıştır.
| Model / tip | EBARA CDX/I 120/20 IE3, AISI304 yatay monoblok santrifüj pompa |
|---|---|
| EBARA ürün numarası | 1625200004I |
| Varyant ayrımı | 1625208004I bu kayda ait olmayan CDXL/I AISI316L kodudur |
| Motor nominal gücü | 1,5 kW / 2 CV |
| Motor verim sınıfı | IE3 (üç faz) |
| Motor | TEFC, iki kutup, yaklaşık 2800 d/d |
| Besleme | 3~230/400 V ±%10, 50 Hz |
| Tarifa 2026 absorbe akımı | 7,1/4,1 A (230/400 V) |
| Koruma / yalıtım sınıfı | IP55 / F |
| Emiş / basma bağlantısı | G1¼ / G1, UNI ISO 228-1 |
| Çark | Ø176 mm, kapalı santrifüj tip |
| Katalog eğrisi | 0/3/4,8/5,4/6,6/7,8/9,6 m³/sa → 40,5/38,5/37,2/36,8/35,8/34,7/32,7 mSS |
| Eğri notu | 0–3 m³/sa kesik kılavuz; 3–9,6 m³/sa sürekli çizilen çalışma eğrisi |
| Devir / test standardı | yaklaşık 2800 d/d; ISO 9906:2012 Grade 3B |
| Asgari verimlilik endeksi | MEI >0,70 |
| Azami işletme basıncı | 8 bar |
| Pompa ağırlığı | 12,9 kg (Tarifa 2026 exact P/N satırı) |
| Akışkan sıcaklığı | standart Carbon/Ceramic/NBR salmastra ile -5…+90 °C |
| Pompa gövdesi, kapak ve çark | EN 1.4301 / AISI304 |
| Akışkanla temas eden mil uzantısı | AISI303; motor braketi ve desteği: alüminyum |
| Standart mekanik salmastra | Carbon / Ceramic / NBR |
| Kullanım alanları | |
| Temiz su transferi ve basınçlandırma | |
| Yıkama, soğutma ve HVAC su devreleri |
Ürün datasheeti, marka katalogları ve ek teknik dosyalar burada toplanır.
Seçim notu: Debi/basma yüksekliği, NPSH, akışkanın kimyasal uyumu, sıcaklık, katı partikül içeriği ve elektrik bağlantısı projeye göre yetkin personel tarafından doğrulanmalıdır. Tarifa-Catálogo 2026, P/N 1625200004I için exact kod, güç, bağlantı ve 12,9 kg ağırlık kaynağıdır. 2025 Rev. AA teknik veri kitabı doğrudan CDX 120/20 eğrisi, IE3 motor verisi ve konstrüksiyon kapsamıyla ayrıca ilişkilendirilmiştir; bu genel model kitabındaki 18,1 kgf ağırlık farklı bir konfigürasyon gösterebildiğinden exact P/N ağırlığı olarak kullanılmamıştır. Nihai siparişte motor etiketini ve teklif konfigürasyonunu teyit ediniz.
