EBARA CDX/I 120/12 IE3, AISI304 paslanmaz hidrolik aksamlı yatay monoblok santrifüj pompadır. EBARA’nın güncel Tarifa-Catálogo 2026 kaydında AISI304 üç fazlı karşılığı 1625100004I olarak listelenir. 1625108004I aynı ürün değildir; CDXL/I AISI316L varyantına aittir.
Exact P/N satırında 0,88 kW / 1,2 CV, üç faz, G1¼ emiş, G1 basma ve 10,5 kg verilir. Aynı güncel tarifenin karakteristik tablosu gücü 0,9 kW olarak yuvarlar; 50 Hz’de 3~230/400 V besleme ve 4,3/2,5 A (230/400 V) absorbe akımı belirtir. EBARA Iberia CDX(L) ürün föyü, 0,75 kW ve üzerindeki üç fazlı CDX(L) motorları için IE3 sınıfını; IP55, F yalıtım sınıfını ve 8 bar azami çalışma basıncını belirtir.

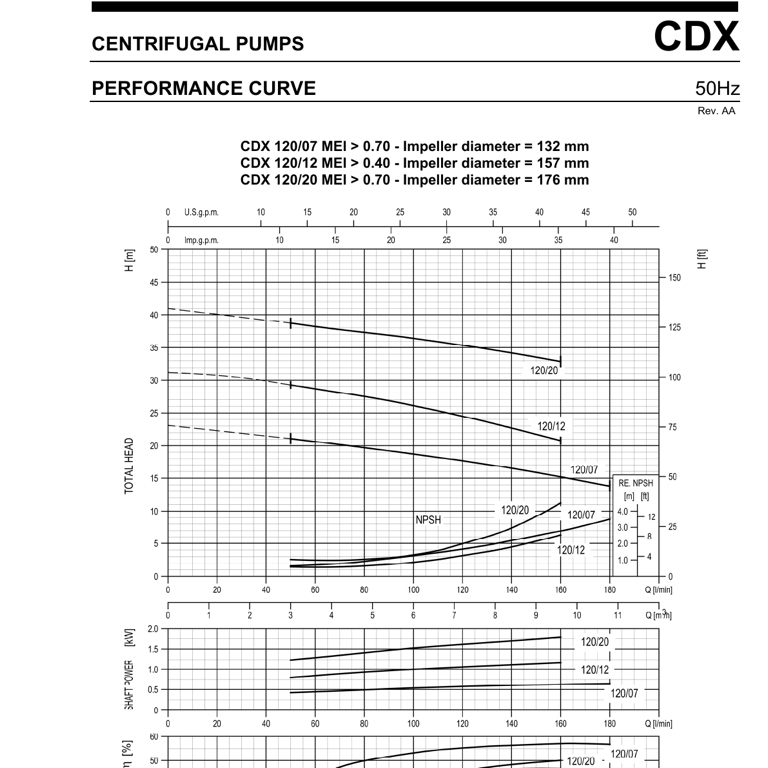

Hidrolik performans: Güncel tarifenin 120/12 karakteristik satırında 0/3/4,8/5,4/6,6/7,8/9,6 m³/sa debide sırasıyla 31,2/29,3/27,5/26,8/25,2/23,6/21,0 mSS verilir. Resmî CDX 120 serisi eğrisinde 120/12 için Ø157 mm çark ve MEI >0,40 işaretlenmiştir; eğri yaklaşık 2800 d/d ve ISO 9906:2012 Grade 3B kapsamında yayımlanır. Grafikte 0–3 m³/sa kesik kılavuz, 3–9,6 m³/sa sürekli çizilen çalışma eğrisidir.
Malzeme ve çalışma kapsamı: EBARA’nın CDX(L) ürün föyüne göre CDX gövde ve çark AISI304, mil AISI303, motor ayağı alüminyum; standart mekanik salmastra Ceramic/Carbon/NBR’dir. Bu ailenin 120/12 dahil ilgili modellerinde standart salmastra ile akışkan sıcaklığı -5…+90 °C olarak verilir.

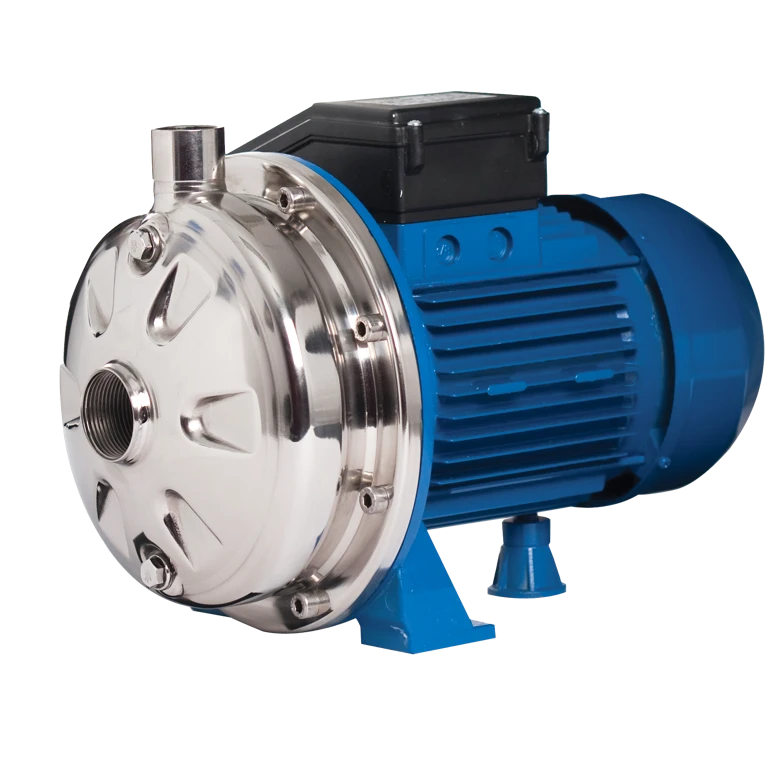

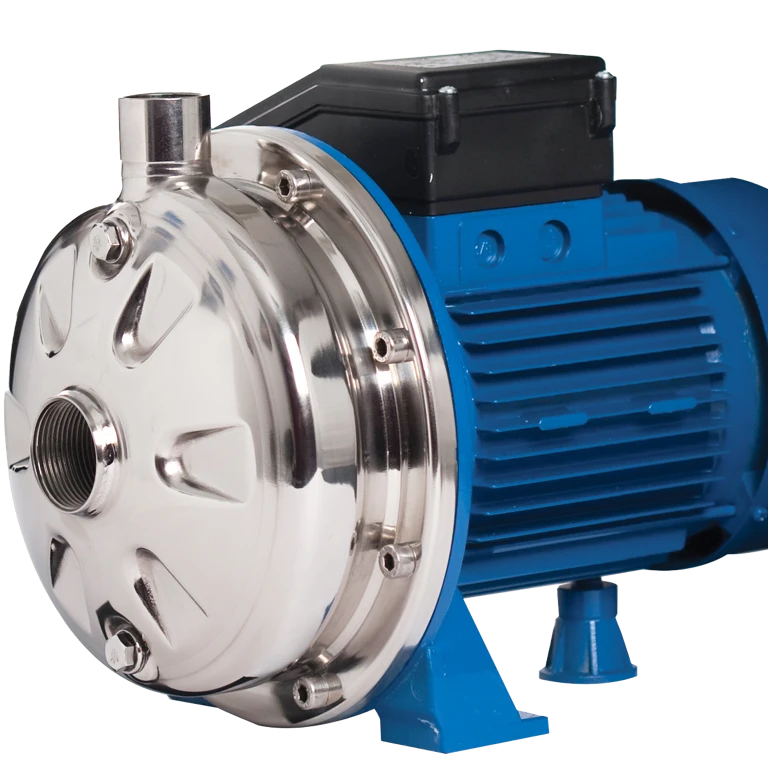

Kaynak ve görsel notu: P/N 1625100004I için ayrı ürün fotoğrafı ve P/N-özel teknik PDF yayımlanmamıştır. İlk iki görsel, EBARA’nın resmî CDX seri fotoğrafından 1:1 oranında kırpılmış temiz alfa kanallı ana ve yakın görünüşlerdir; bire bir P/N fotoğrafı değildir. Üçüncü görsel, 120/12 Ø157 mm satırını doğrudan işaretleyen resmî CDX 120 seri eğrisidir; aynı model adındaki farklı bölgesel/motor konfigürasyonları nedeniyle yalnız hidrolik eğri kapsamıyla kullanılmıştır.
| Model / tip | EBARA CDX/I 120/12 IE3, AISI304 yatay monoblok santrifüj pompa |
|---|---|
| EBARA ürün numarası | 1625100004I |
| Varyant ayrımı | 1625108004I bu kayda ait olmayan CDXL/I AISI316L kodudur |
| Exact P/N tarife gücü | 0,88 kW / 1,2 CV (aynı tarifenin karakteristik tablosunda 0,9 kW yuvarlanır) |
| Besleme | 3~230/400 V ±%10, 50 Hz |
| Tarifa 2026 absorbe akımı | 4,3/2,5 A (230/400 V) |
| Motor verim sınıfı | IE3 (EBARA Iberia’da üç fazlı 0,75 kW ve üzeri CDX(L) için) |
| Koruma / yalıtım sınıfı | IP55 / F |
| Emiş / basma bağlantısı | G1¼ / G1, UNI ISO 228-1 |
| Çark | Ø157 mm, kapalı santrifüj tip; MEI >0,40 |
| Katalog eğrisi | 0/3/4,8/5,4/6,6/7,8/9,6 m³/sa → 31,2/29,3/27,5/26,8/25,2/23,6/21,0 mSS |
| Eğri notu | 0–3 m³/sa kesik kılavuz; 3–9,6 m³/sa sürekli çizilen çalışma eğrisi |
| Eğri kaynağındaki devir / test standardı | yaklaşık 2800 d/d; ISO 9906:2012 Grade 3B |
| Azami işletme basıncı | 8 bar |
| Pompa ağırlığı | 10,5 kg (Tarifa 2026 exact P/N satırı) |
| Akışkan sıcaklığı | standart Ceramic/Carbon/NBR salmastra ile -5…+90 °C |
| Pompa gövdesi ve çark | AISI304; mil: AISI303; motor ayağı: alüminyum |
| Standart mekanik salmastra | Ceramic / Carbon / NBR |
| Kullanım alanları | |
| Temiz su transferi ve basınçlandırma | |
| Yıkama, soğutma ve HVAC su devreleri | |
| Malzeme, salmastra ve NPSH uyumu doğrulanmış hafif endüstriyel proses uygulamaları |
Seçim notu: Debi/basma yüksekliği, NPSH, akışkanın kimyasal uyumu, sıcaklık, katı partikül içeriği ve elektrik bağlantısı projeye göre yetkin personel tarafından doğrulanmalıdır. P/N 1625100004I için üreticinin P/N-özel teknik PDF’si bulunmadığından eklenen tek doküman, exact P/N kodu, güç, bağlantı ve ağırlığı içeren Tarifa-Catálogo 2026’dır. 2025 tarihli genel CDX 120/12 teknik kitabında farklı bir motor konfigürasyonu görüldüğünden, o belgenin 1,1 kW / 1,5 HP motor satırı bu exact P/N’e aktarılmamıştır; nihai siparişte motor etiketini ve teklif konfigürasyonunu teyit ediniz.
