EBARA CDX/I 120/07 IE3, AISI 304 paslanmaz hidrolik aksamlı yatay monoblok santrifüj pompadır. EBARA’nın güncel Tarifa-Catálogo 2026 kaydında AISI304 üç fazlı karşılığı 1625090004I olarak listelenir. 1625098004I ise aynı kayıt değildir; CDXL/I AISI316L varyantına aittir.
Üç fazlı 0,55 kW / 0,75 CV IE3 motor; 3~230/400 V ±%10 ve 50 Hz besleme ile, iki kutupta yaklaşık 2800 d/d çalışır. Koruma ve yalıtım sınıfları IP55 ve F’dir. Güncel P/N tarifesinde 230/400 V için 3,2/1,85 A absorbe akım verilir. Emiş bağlantısı G1¼, basma bağlantısı G1’dir; azami çalışma basıncı 8 bar’dır.
Hidrolik performans: Ø132 mm kapalı çark için resmî 50 Hz eğrisindeki noktalar 0/3/4,8/5,4/6,6/7,8/9,6/10,8 m³/sa debide sırasıyla yaklaşık 23,1/21,1/19,7/19,2/18,2/17,1/15,2/13,8 mSS’tir. Resmî grafikte 0–3 m³/sa kesik kılavuz, 3–10,8 m³/sa ise sürekli çizilen çalışma eğrisidir. Eğri yaklaşık 2800 d/d hızda ISO 9906:2012 Grade 3B ile yayımlanmış, bu model için MEI >0,70 verilmiştir.
Malzeme ve çalışma kapsamı: Pompa gövdesi, çark ve kapak EN 1.4301 / AISI304’tür. Akışkanla temas eden mil uzantısı AISI303; motor braketi ve desteği alüminyumdur. Standart mekanik salmastra Carbon/Ceramic/NBR’dir. Standart salmastra ile akışkan sıcaklığı -5…+90 °C’dir; daha yüksek sıcaklık ancak uygun özel salmastra ve akışkan uyumuyla değerlendirilmelidir. Güncel P/N tarifesindeki pompa ağırlığı 11,6 kg’dır.

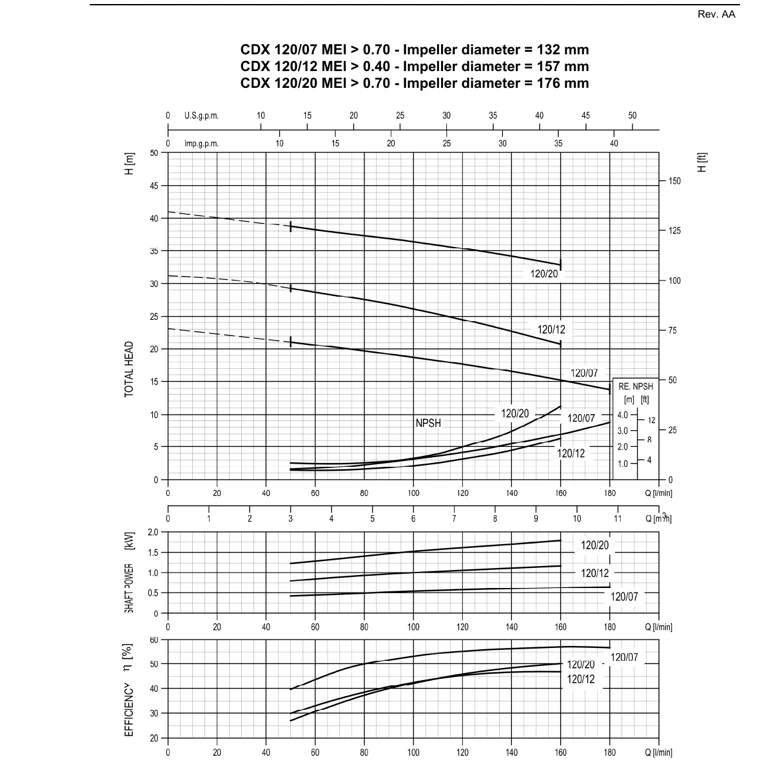

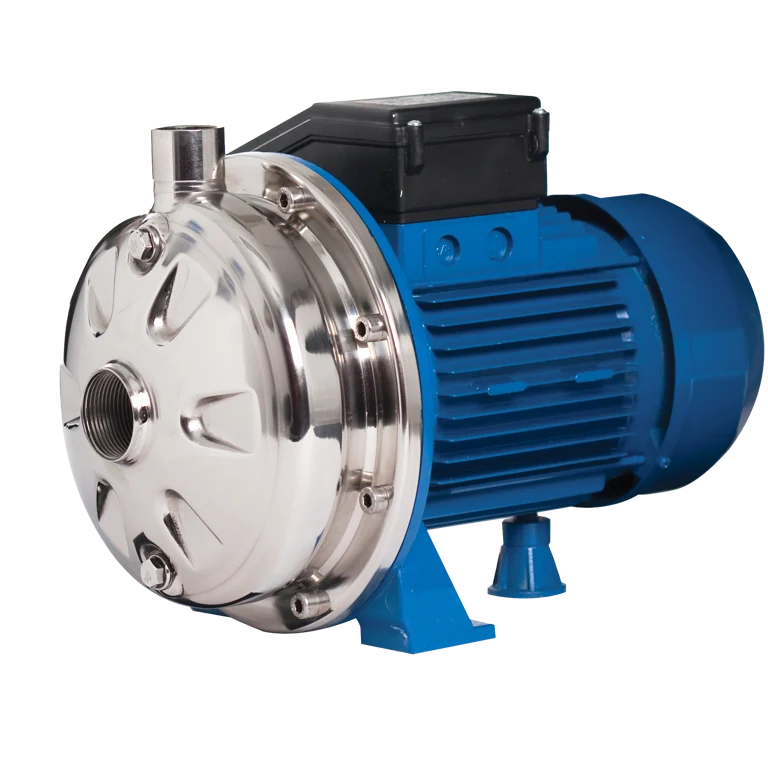

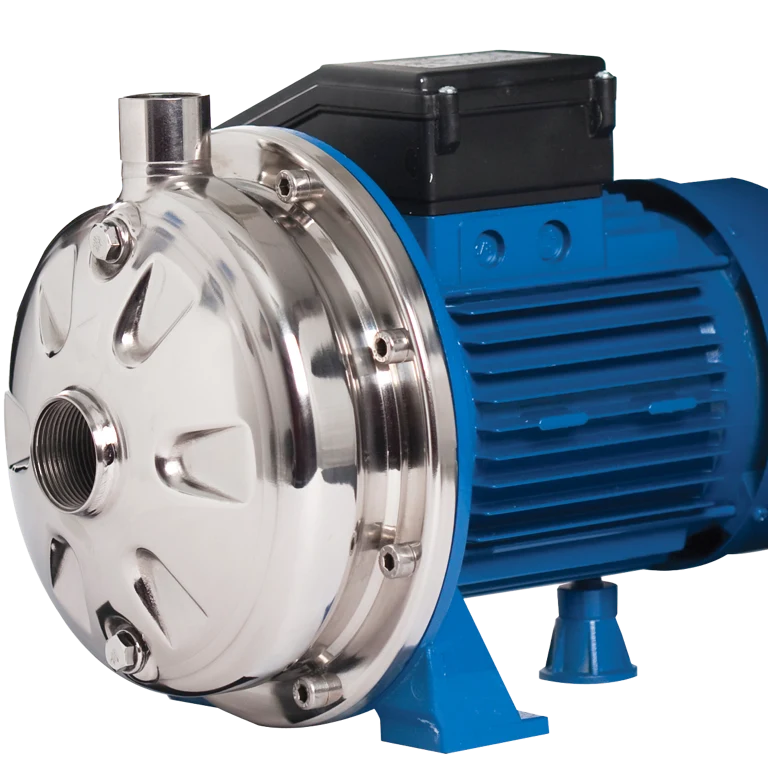

Görsel notu: P/N 1625090004I için ayrı bir ürün fotoğrafı yayımlanmadığından ilk iki görsel, EBARA’nın resmî CDX seri fotoğrafından 1:1 oranında kırpılmış ana ve yakın görünüşlerdir; bire bir P/N fotoğrafı değildir. Üçüncü görsel, CDX 120/07 ve Ø132 mm çarkı doğrudan etiketleyen resmî 50 Hz performans eğrisidir.
| Model / tip | EBARA CDX/I 120/07 IE3, AISI304 yatay monoblok santrifüj pompa |
|---|---|
| EBARA ürün numarası | 1625090004I |
| Varyant ayrımı | 1625098004I bu kayda ait olmayan CDXL/I AISI316L kodudur |
| Motor nominal gücü | 0,55 kW / 0,75 CV |
| Motor verim sınıfı | IE3 (üç faz) |
| Motor | TEFC, iki kutup, yaklaşık 2800 d/d |
| Besleme | 3~230/400 V ±%10, 50 Hz |
| Tarifa 2026 absorbe akımı | 3,2/1,85 A (230/400 V) |
| Koruma / yalıtım sınıfı | IP55 / F |
| Emiş / basma bağlantısı | G1¼ / G1, UNI ISO 228-1 |
| Çark | Ø132 mm, kapalı santrifüj tip |
| Katalog eğrisi | 0/3/4,8/5,4/6,6/7,8/9,6/10,8 m³/sa → yaklaşık 23,1/21,1/19,7/19,2/18,2/17,1/15,2/13,8 mSS |
| Eğri notu | 0–3 m³/sa kesik kılavuz; 3–10,8 m³/sa sürekli çizilen çalışma eğrisi |
| Devir / test standardı | yaklaşık 2800 d/d; ISO 9906:2012 Grade 3B |
| Asgari verimlilik endeksi | MEI >0,70 |
| Azami işletme basıncı | 8 bar |
| Pompa ağırlığı | 11,6 kg (Tarifa 2026 exact P/N satırı) |
| Akışkan sıcaklığı | standart Carbon/Ceramic/NBR salmastra ile -5…+90 °C |
| Pompa gövdesi, kapak ve çark | EN 1.4301 / AISI304 |
| Akışkanla temas eden mil uzantısı | AISI303; motor braketi ve desteği: alüminyum |
| Standart mekanik salmastra | Carbon / Ceramic / NBR |
| Kullanım alanları | |
| Temiz su transferi ve basınçlandırma | |
| Yıkama, soğutma ve HVAC su devreleri | |
| Malzeme, salmastra ve NPSH uyumu doğrulanmış hafif endüstriyel proses uygulamaları |
Ürün datasheeti, marka katalogları ve ek teknik dosyalar burada toplanır.
Seçim notu: Debi/basma yüksekliği, NPSH, akışkanın kimyasal uyumu, sıcaklık, katı partikül içeriği ve elektrik bağlantısı projeye göre yetkin personel tarafından doğrulanmalıdır. P/N 1625090004I için üreticinin ayrı bir P/N-özel PDF’si bulunmadığından dokümanlar doğru kapsamlarıyla etiketlenmiştir: Tarifa-Catálogo 2026 exact P/N, güç, bağlantı ve ağırlığı; 2025 tarihli Rev. AA teknik veri kitabı ise CDX 120/07 model eğrisi, IE3 motor verisi, konstrüksiyon ve salmastra sıcaklık kapsamını içerir. Nihai siparişte motor etiketini ve teklif konfigürasyonunu teyit ediniz.
