EBARA 3S/I 50-160/7,5; IEC motorlu, rijit kuplajlı yatay santrifüj pompadır. EBARA’nın güncel Tarifa-Catálogo 2026 kaydında 3S Complete / AISI 304 karşılığı 1338890006I olarak listelenir. Aynı satırdaki 1337890006I ise bu ürünün kodu değildir; 3LS Complete / AISI 316L varyantına aittir.
Pompa 7,5 kW / 10 CV, IE3 verim sınıfı, iki kutuplu yaklaşık 2900 d/d motorla çalışır. Üç fazlı besleme 3~400/690 V ±%10, 50 Hz; koruma ve yalıtım sınıfları IP55 ve F’dir (B sıcaklık artışı). Resmî motor verileri 400/690 V’ta 13,5/7,8 A tam yük akımı, %89,4 / %91,0 / %91,1 verim ve 0,88 güç faktörü verir. Emiş bağlantısı DN65, basma bağlantısı DN50’dir; EN 1092-1 flanş standardı ve azami 10 bar işletme basıncı esas alınır.

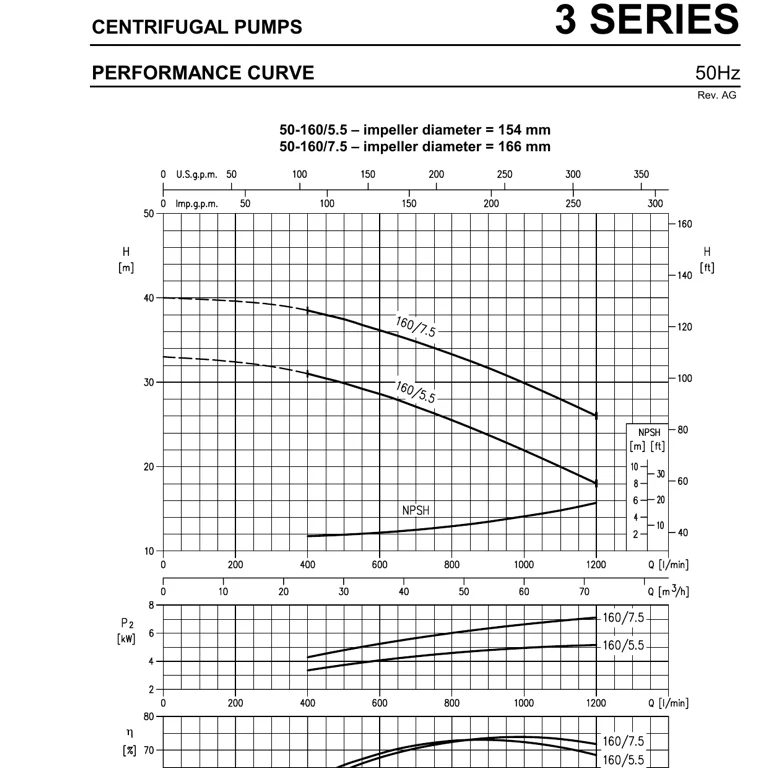

Hidrolik performans: Ø166 mm kapalı çark için resmî 50 Hz eğrisinin tablolaştırılmış noktaları 24/27/30/36/42/48/60/72 m³/sa debide sırasıyla yaklaşık 38,5/38/37,5/36/35/33,5/30/26 mSS’tir. Eğrideki kesik bölüm yalnız kılavuzdur; sürekli çizilen bölüm üreticinin önerilen çalışma eğrisini gösterir. Teknik kitap ayrı bir sayısal sürekli çalışma bandı vermediği için bunun dışında bir aralık iddia edilmez. Eğri ISO 9906:2012 Grade 3B ile yayımlanmıştır.
Malzeme ve çalışma kapsamı: 3S AISI304 konfigürasyonunda pompa gövdesi, kapak, ıslak kuplaj ve çark EN 1.4301 / AISI304’tür; 50-160 gövde bileziği de AISI304’tür. Standart mekanik salmastra Carbon/Ceramic/NBR, O-ring NBR’dir. Mil/kama grubunda AISI316 sınıfı, motor braketinde dökme demir kullanılır; bu nedenle “AISI304” tanımı motor dâhil tüm makinenin tek malzemeden olduğu anlamına gelmez. Standart konfigürasyonda akışkan sıcaklığı -10…+90 °C, güncel teknik kitaptaki katalog ağırlığı 91 kgf’tir.

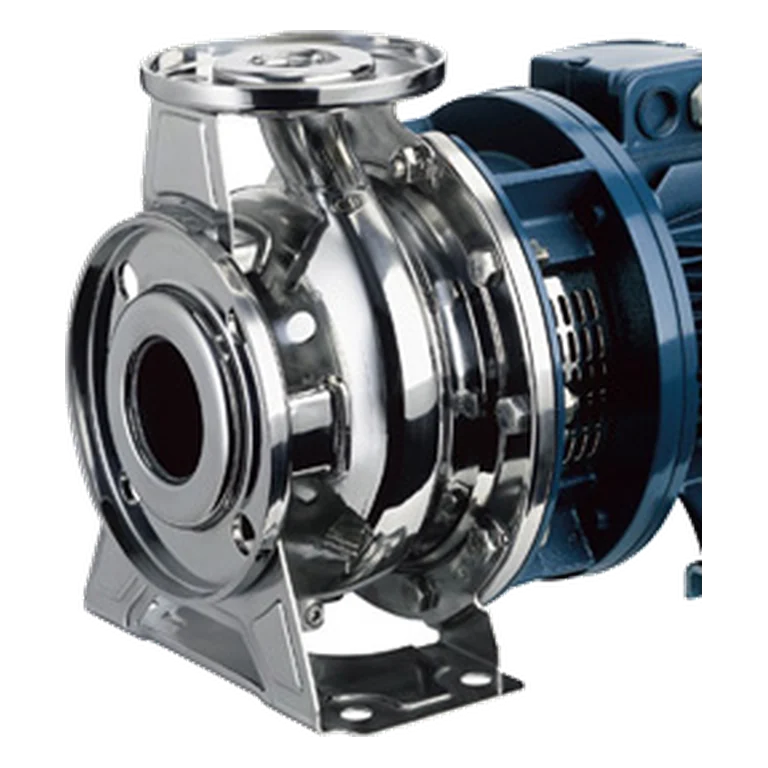

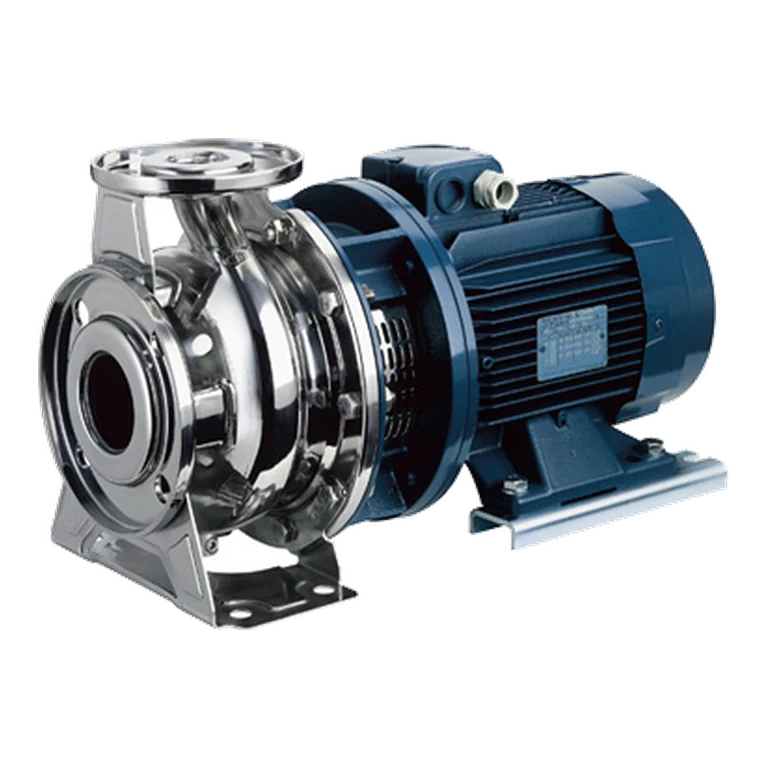

Görsel notu: P/N 1338890006I için ayrı bir ürün fotoğrafı yayımlanmadığından ilk iki görsel, EBARA’nın resmî 3S seri fotoğrafından hazırlanmış seri temsilleridir; ilkinde yalnız zemin şeffaflaştırılmış, ikincisi aynı fotoğrafın gövde ve flanş ayrıntısıdır. Bu iki görsel bire bir P/N fotoğrafı değildir. Üçüncü görsel, 50-160/7,5 ve Ø166 mm çarkı doğrudan gösteren resmî 50 Hz performans eğrisidir.
| Model / tip | EBARA 3S/I 50-160/7,5, rijit kuplajlı yatay santrifüj pompa |
|---|---|
| EBARA ürün numarası | 1338890006I (3S Complete / AISI304) |
| Varyant ayrımı | 1337890006I bu kayda ait olmayan 3LS Complete / AISI316L kodudur |
| Motor nominal gücü | 7,5 kW / 10 CV |
| Motor verim sınıfı | IE3 |
| Motor | iki kutup, yaklaşık 2900 d/d |
| Besleme | 3~400/690 V ±%10, 50 Hz |
| Tam yük akımı | 13,5/7,8 A (400/690 V) |
| Motor verimi / güç faktörü | %89,4 / %91,0 / %91,1; cos φ 0,88 |
| Koruma / yalıtım sınıfı | IP55 / F; B sıcaklık artışı |
| Emiş / basma bağlantısı | DN65 / DN50, EN 1092-1 |
| Çark | Ø166 mm, kapalı tip |
| Katalog eğrisi | 24/27/30/36/42/48/60/72 m³/sa → yaklaşık 38,5/38/37,5/36/35/33,5/30/26 mSS |
| Eğri notu | kesik bölüm kılavuzdur; sürekli çizilen bölüm üreticinin önerilen çalışma eğrisidir; katalog ayrıca sayısal sürekli çalışma bandı vermez |
| Test standardı | ISO 9906:2012 Grade 3B |
| Azami işletme basıncı | 10 bar |
| Üç fazlı pompa katalog ağırlığı | 91 kgf |
| Akışkan sıcaklığı | standart konfigürasyonda -10…+90 °C |
| Pompa gövdesi, kapak, ıslak kuplaj, çark ve 50-160 gövde bileziği | EN 1.4301 / AISI304 |
| Mil/kama grubu | AISI316 sınıfı; motor braketi: dökme demir |
| Standart mekanik salmastra / O-ring | Carbon / Ceramic / NBR; NBR |
| Kullanım alanları | |
| Temiz su transferi ve basınçlandırma | |
| Su arıtma, yıkama ve soğutma devreleri | |
| Malzeme, salmastra ve NPSH uyumu doğrulanmış hafif endüstriyel proses uygulamaları |
Ürün datasheeti, marka katalogları ve ek teknik dosyalar burada toplanır.
Seçim notu: Debi/basma yüksekliği, NPSH, akışkanın kimyasal uyumu, sıcaklık, katı partikül içeriği ve elektrik bağlantısı projeye göre yetkin personel tarafından doğrulanmalıdır. P/N 1338890006I için üreticinin ayrı bir ürün-spesifik PDF’si bulunmadığından dokümanlar doğru kapsamlarıyla etiketlenmiştir: Tarifa-Catálogo 2026 exact P/N kaydını; 3S/3LS seri kataloğu seri kapsamı ile 50-160/7,5 performansını; İngilizce teknik veri kitabı ise konstrüksiyon, Ø166 mm eğri ve 91 kg katalog ağırlığını içerir. Nihai siparişte motor etiketini ve teklif konfigürasyonunu teyit ediniz.
