EBARA 3M/I 65-200/18,5; resmî P/N belgesinin başlığında 1346180004I ve IE3 ile doğrudan yer alan AISI 304 gövde sınıfındaki yatay monoblok santrifüj pompadır. Güncel EBARA Tarifa-Catálogo 2026 aynı 3M üç fazlı P/N’i; 18,5 kW / 25 CV, DN80 emiş ve DN65 basma bilgilerini doğrular. P/N 1349180004I bu kayıtla karıştırılmaması gereken 3LM/AISI316L varyantına aittir.
İki kutuplu yaklaşık 2900 d/d motor; 3~400/690 V ±%10, 50 Hz besleme ile temiz su ve malzeme uyumu doğrulanmış proses uygulamalarına yöneliktir. Resmî 50 Hz eğrisinde Ø201 mm çarklı 65-200/18,5 için kapalı vana yüksekliği yaklaşık 60,5 mSS’tir; 42/54/78/90/102/114/126/132/138 m³/sa debilerde sırasıyla yaklaşık 58,5/56,5/51,5/49/46/43/39,7/38/36,3 mSS gösterilir. Grafikte 0–42 m³/sa kesikli kılavuz, 42–138 m³/sa çizilen/sürekli eğridir; EBARA teknik kitabı sürekli eğrileri önerilen çalışma aralığı olarak tanımlar. Eğri yaklaşık 2900 d/d hız ve ISO 9906:2012 Grade 3B test standardıyla yayımlanmıştır.
Malzeme ve çalışma kapsamı: Gövde, kapak ve akışkanla temas eden mil AISI 304 paslanmaz çeliktir; 65-200/18,5 çarkı CF8M / EN 1.4408 / AISI 316 dökümüdür. Standart mekanik salmastra Ceramic/Carbon/NBR’dir. Azami çalışma basıncı 10 bar, üç fazlı pompa ağırlığı 125,3 kgf ve 65-200 3M boyutu için asgari verimlilik endeksi MEI ≥0,7’dir. Standart çalışma sıcaklığı -10…+90 °C’dir; daha yüksek sıcaklıklar ancak ilgili salmastra, akışkan ve özel konfigürasyon ile değerlendirilmelidir.

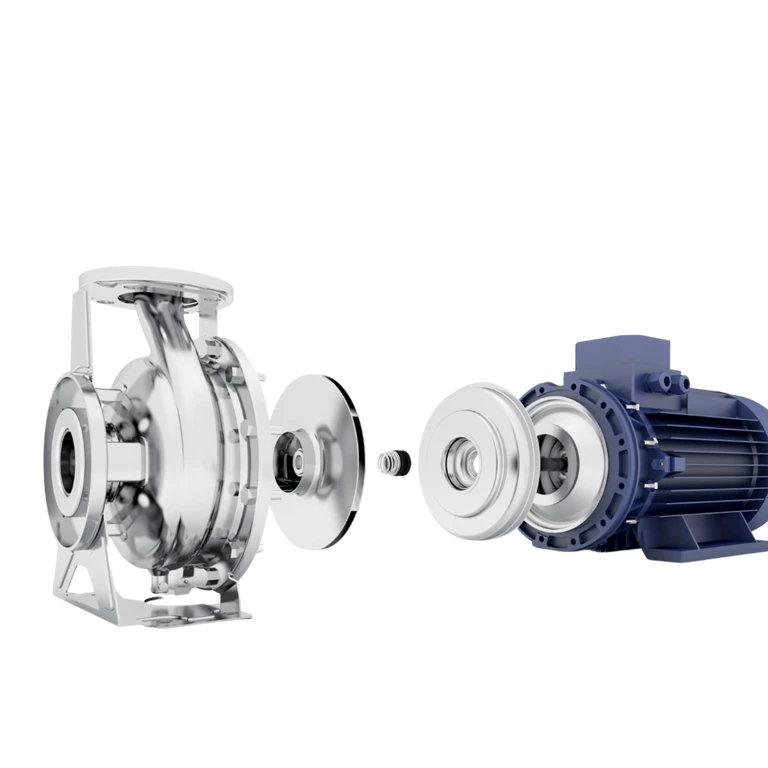

Görsel notu: P/N 1346180004I için ayrı bir ürün fotoğrafı yayımlanmadığından ana görsel, EBARA’nın resmî 3M seri temsil fotoğrafından yalnız zemin şeffaflaştırılarak üretilmiştir; ikinci görsel resmî 3M seri patlatılmış görünümüdür. Her ikisi de seri temsilidir, nihai teslimatın bire bir P/N fotoğrafı değildir. Üçüncü görsel, 65-200/18,5 ve Ø201 mm çarkı doğrudan gösteren resmî 50 Hz performans eğrisidir.
| Model / tip | EBARA 3M/I 65-200/18,5 |
|---|---|
| EBARA ürün numarası | 1346180004I |
| Varyant ayrımı | 1349180004I, bu kayda ait olmayan 3LM/AISI316L kodudur |
| Pompa tipi | AISI 304 gövde sınıfında yatay monoblok santrifüj pompa |
| Motor nominal gücü | 18,5 kW / 25 CV |
| Motor verimi | IE3 |
| Motor | 2 kutup, yaklaşık 2900 d/d, TEFC |
| Besleme | 3~400/690 V ±%10, 50 Hz |
| Koruma / yalıtım sınıfı | IP55 / F |
| Emiş / basma bağlantısı | DN80 / DN65, EN 1092-1 |
| Çark çapı | 201 mm |
| Katalog eğrisi | 0/42/54/78/90/102/114/126/132/138 m³/sa → yaklaşık 60,5/58,5/56,5/51,5/49/46/43/39,7/38/36,3 mSS |
| Grafik notu | 0–42 m³/sa kesikli kılavuz, 42–138 m³/sa çizilen/sürekli ve önerilen çalışma eğrisi |
| Devir / test standardı | yaklaşık 2900 d/d; ISO 9906:2012 Grade 3B |
| Asgari verimlilik endeksi | MEI ≥0,7 |
| Azami işletme basıncı | 10 bar |
| Üç fazlı pompa ağırlığı | 125,3 kgf |
| Akışkan sıcaklığı | standart konfigürasyonda -10…+90 °C; yüksek sıcaklık yalnız ilgili salmastra/akışkan/özel konfigürasyon ile |
| Gövde, kapak ve akışkanla temas eden mil | AISI 304 paslanmaz çelik |
| 65-200/18,5 çarkı | CF8M / EN 1.4408 / AISI 316 |
| Standart mekanik salmastra | Ceramic / Carbon / NBR |
| Kullanım alanları | |
| Temiz su transferi ve basınçlandırma | |
| Su arıtma, yıkama ve soğutma devreleri | |
| Malzeme ve salmastra uyumu doğrulanmış hafif endüstriyel proses uygulamaları |
Ürün datasheeti, marka katalogları ve ek teknik dosyalar burada toplanır.
Seçim notu: Debi/basma yüksekliği, NPSH, akışkanın kimyasal uyumu, sıcaklık, katı partikül içeriği ve elektrik bağlantısı projeye göre yetkin personel tarafından doğrulanmalıdır. İngilizce EBARA P/N belgesi 1346180004I ve IE3 başlığını doğrudan verir; bu doküman P/N/parça listesi kapsamındadır. İspanyolca Tarifa-Catálogo 2026 aynı P/N/bağlantı/güç bilgisini; İngilizce 3 Series Rev. AH teknik veri kitabı ise 65-200/18,5 eğrisini, boyut/ağırlık ve konstrüksiyon bilgisini içerir. Son teslimatta motor etiketini ve teklif konfigürasyonunu kontrol ediniz.
