EBARA 3M/I 40-200/7,5; resmî P/N belgesinin başlığında 1330900004I ve IE3 ile doğrudan yer alan yatay monoblok santrifüj pompadır. Güncel EBARA Tarifa-Catálogo 2026 aynı 3M AISI 304 üç fazlı P/N’i; 7,5 kW / 10 CV, DN65 emiş ve DN40 basma bilgilerini doğrular. P/N 1332900004I, bu kayıtla karıştırılmaması gereken 3LM/AISI316L varyantına aittir.
İki kutuplu yaklaşık 2900 d/d motor; 3~400/690 V ±%10, 50 Hz besleme ile temiz su ve malzeme uyumu doğrulanmış proses uygulamalarına yöneliktir. Resmî 50 Hz eğrisinde Ø200 mm çarklı 40-200/7.5 için kapalı vana yüksekliği yaklaşık 58 mSS’tir; 12/18/20/22/24/27/30/36/42 m³/sa debilerde sırasıyla yaklaşık 57/55,5/55/54,5/53,5/52,5/51/47,5/44 mSS gösterilir. Grafikte 0–12 m³/sa bölümü kesikli kılavuz, 12–42 m³/sa bölümü çizilen ve önerilen çalışma eğrisidir. Eğri yaklaşık 2900 d/d hız ve ISO 9906:2012 Grade 3B test standardıyla yayımlanmıştır.
Malzeme ve çalışma kapsamı: Gövde, çark, kapak ve ıslak mil AISI 304 paslanmaz çeliktir; standart mekanik salmastra Carbon/Ceramic/NBR’dir. Azami çalışma basıncı 10 bar, üç fazlı pompa ağırlığı 59,3 kgf ve aynı hidrolik için asgari verimlilik endeksi MEI ≥0,7’dir. Standart çalışma sıcaklığı -10…+90 °C’dir; daha yüksek sıcaklıklar ancak ilgili salmastra, akışkan ve özel konfigürasyon ile değerlendirilmelidir.

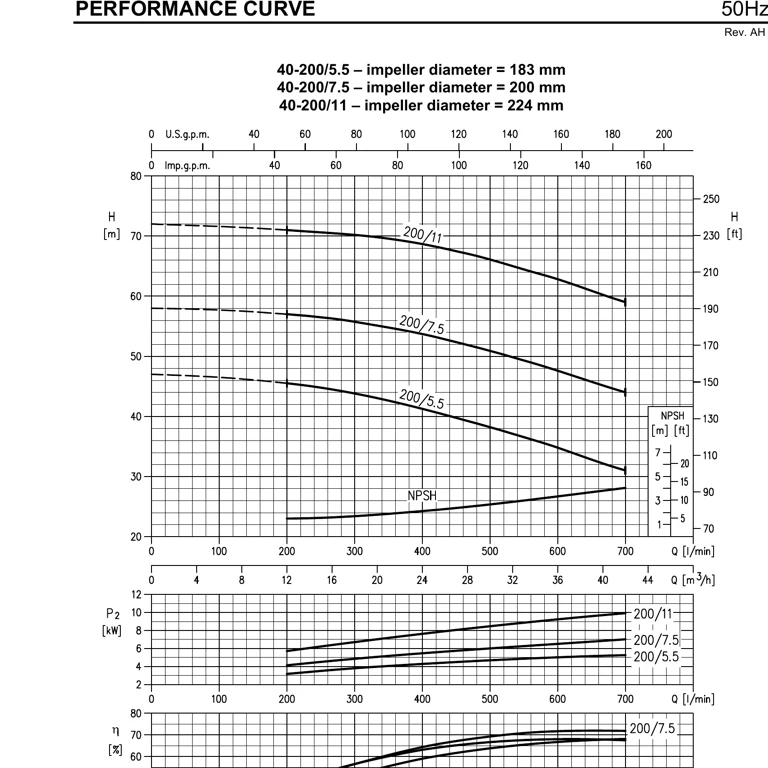

Görsel notu: P/N 1330900004I için ayrı bir ürün fotoğrafı yayımlanmadığından ana görsel EBARA’nın resmî 3M seri temsil fotoğrafıdır; nihai teslimatın bire bir P/N fotoğrafı değildir. İkinci görsel, 40-200/7.5 ve Ø200 mm çarkı doğrudan gösteren resmî 50 Hz performans eğrisidir.
| Model / tip | EBARA 3M/I 40-200/7,5 |
|---|---|
| EBARA ürün numarası | 1330900004I |
| Varyant ayrımı | 1332900004I, bu kayda ait olmayan 3LM/AISI316L kodudur |
| Pompa tipi | AISI 304 yatay monoblok santrifüj pompa |
| Motor nominal gücü | 7,5 kW / 10 CV |
| Motor verimi | IE3 |
| Motor | 2 kutup, yaklaşık 2900 d/d, TEFC |
| Besleme | 3~400/690 V ±%10, 50 Hz |
| Koruma / yalıtım sınıfı | IP55 / F |
| Emiş / basma bağlantısı | DN65 / DN40, EN 1092-1 |
| Çark çapı | 200 mm |
| Katalog eğrisi | 0/12/18/20/22/24/27/30/36/42 m³/sa → yaklaşık 58/57/55,5/55/54,5/53,5/52,5/51/47,5/44 mSS |
| Grafik notu | 0–12 m³/sa kesikli kılavuz, 12–42 m³/sa çizilen ve önerilen çalışma eğrisi |
| Devir / test standardı | yaklaşık 2900 d/d; ISO 9906:2012 Grade 3B |
| Asgari verimlilik endeksi | MEI ≥0,7 |
| Azami işletme basıncı | 10 bar |
| Üç fazlı pompa ağırlığı | 59,3 kgf |
| Akışkan sıcaklığı | standart konfigürasyonda -10…+90 °C; yüksek sıcaklık yalnız ilgili salmastra/akışkan/özel konfigürasyon ile |
| Gövde, çark, kapak ve ıslak mil | AISI 304 paslanmaz çelik |
| Standart mekanik salmastra | Carbon / Ceramic / NBR |
| Kullanım alanları | |
| Temiz su transferi ve basınçlandırma | |
| Su arıtma, yıkama ve soğutma devreleri | |
| Malzeme ve salmastra uyumu doğrulanmış hafif endüstriyel proses uygulamaları |
Ürün datasheeti, marka katalogları ve ek teknik dosyalar burada toplanır.
Seçim notu: Debi/basma yüksekliği, NPSH, akışkanın kimyasal uyumu, sıcaklık, katı partikül içeriği ve elektrik bağlantısı projeye göre yetkin personel tarafından doğrulanmalıdır. İngilizce EBARA P/N belgesi 1330900004I ve IE3 başlığını doğrudan verir; bu doküman P/N/parça listesi kapsamındadır. İspanyolca Tarifa-Catálogo 2026 aynı P/N/bağlantı/güç bilgisini; İngilizce 3 Series Rev. AH teknik veri kitabı ise 40-200/7.5 eğrisini, boyut/ağırlık ve konstrüksiyon bilgisini içerir. Son teslimatta motor etiketini ve teklif konfigürasyonunu kontrol ediniz.
