EBARA 3M/I 32-200/4; resmî ürün listesinin başlığında P/N 1310550004I ve IE3 ile doğrudan yer alan, yatay monoblok santrifüj pompadır. Güncel EBARA Tarifa-Catálogo 2026 da aynı 3M AISI 304, üç fazlı P/N’i; 4 kW / 5,5 CV, DN50 emiş ve DN32 basma bilgilerini doğrular. P/N 1312550004I, bu kayıtla karıştırılmaması gereken 3LM/AISI316L varyantına aittir.
İki kutuplu yaklaşık 2900 d/d motor; 3~230/400 V ±%10, 50 Hz besleme ile temiz su ve malzeme uyumu doğrulanmış proses uygulamalarına yöneliktir. Resmî 50 Hz eğrisinde Ø200 mm çarklı 32-200/4 için kapalı vana yüksekliği yaklaşık 55 mSS’tir; 6/9/12/18/20/22 m³/sa debilerde sırasıyla yaklaşık 53,5/52/49,5/43,5/40,5/38 mSS gösterilir. Grafikte 0–6 m³/sa bölümü kesikli kılavuz, 6–22 m³/sa bölümü sürekli/önerilen çalışma eğrisidir. Eğri yaklaşık 2900 d/d hız ve ISO 9906:2012 Grade 3B test standardıyla yayımlanmıştır.
Malzeme ve çalışma kapsamı: Gövde, çark, kapak ve ıslak mil AISI 304 paslanmaz çeliktir; standart mekanik salmastra Carbon/Ceramic/NBR’dir. Azami çalışma basıncı 10 bar, üç fazlı pompa ağırlığı 38,2 kgf’dir. Standart çalışma sıcaklığı -10…+90 °C’dir; +110 °C yalnız ilgili yüksek sıcaklık konfigürasyonu ve uygun salmastra ile değerlendirilmelidir.

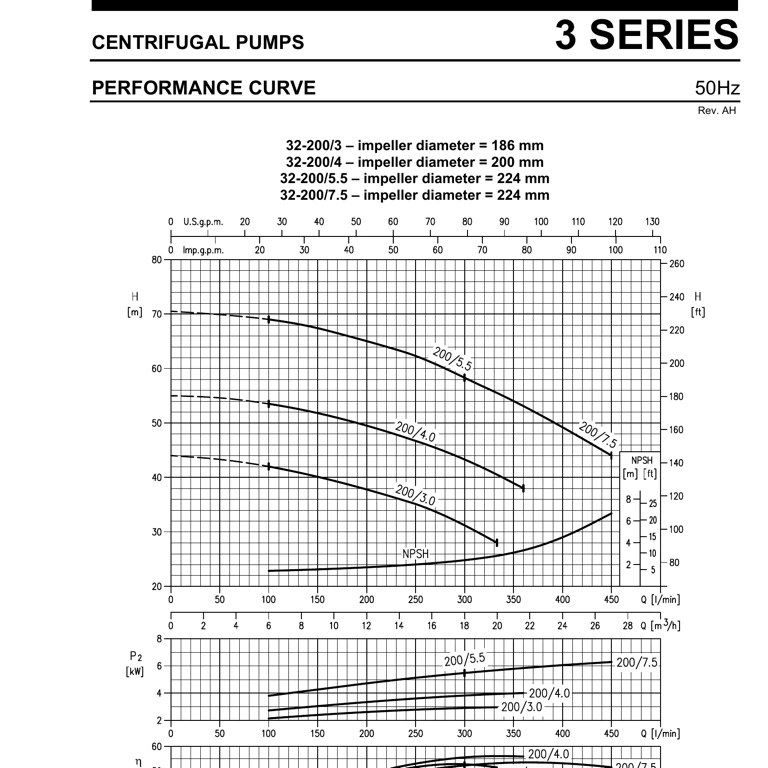

Görsel notu: P/N 1310550004I için ayrı bir ürün fotoğrafı yayımlanmadığından ana görsel EBARA’nın resmî 3M seri temsil fotoğrafıdır; nihai teslimatın bire bir P/N fotoğrafı değildir. İkinci görsel, 32-200/4 ve Ø200 mm çarkı doğrudan gösteren resmî 50 Hz performans eğrisidir.
| Model / tip | EBARA 3M/I 32-200/4 |
|---|---|
| EBARA ürün numarası | 1310550004I |
| Varyant ayrımı | 1312550004I, bu kayda ait olmayan 3LM/AISI316L kodudur |
| Pompa tipi | AISI 304 yatay monoblok santrifüj pompa |
| Motor nominal gücü | 4 kW / 5,5 CV |
| Motor verimi | IE3 |
| Motor | 2 kutup, yaklaşık 2900 d/d, TEFC |
| Besleme | 3~230/400 V ±%10, 50 Hz |
| Koruma / yalıtım sınıfı | IP55 / F |
| Emiş / basma bağlantısı | DN50 / DN32 |
| Çark çapı | 200 mm |
| Katalog eğrisi | 0/6/9/12/18/20/22 m³/sa → yaklaşık 55/53,5/52/49,5/43,5/40,5/38 mSS |
| Önerilen eğri bölümü | 6–22 m³/sa sürekli eğri; 0–6 m³/sa kesikli kılavuzdur |
| Devir / test standardı | yaklaşık 2900 d/d; ISO 9906:2012 Grade 3B |
| Azami işletme basıncı | 10 bar |
| Üç fazlı pompa ağırlığı | 38,2 kgf |
| Akışkan sıcaklığı | standart konfigürasyonda -10…+90 °C; +110 °C yalnız ilgili H/HS veya yüksek sıcaklık konfigürasyonu ve uygun salmastra ile |
| Gövde, çark, kapak ve ıslak mil | AISI 304 paslanmaz çelik |
| Standart mekanik salmastra | Carbon / Ceramic / NBR |
| Kullanım alanları | |
| Temiz su transferi ve basınçlandırma | |
| Su arıtma, yıkama ve soğutma devreleri | |
| Malzeme ve salmastra uyumu doğrulanmış hafif endüstriyel proses uygulamaları |
Ürün datasheeti, marka katalogları ve ek teknik dosyalar burada toplanır.
Seçim notu: Debi/basma yüksekliği, NPSH, akışkanın kimyasal uyumu, sıcaklık, katı partikül içeriği ve elektrik bağlantısı projeye göre yetkin personel tarafından doğrulanmalıdır. İngilizce EBARA P/N-özel ürün listesi 1310550004I ve IE3 başlığını doğrudan verir. İspanyolca Tarifa-Catálogo 2026 aynı P/N/bağlantı/güç bilgisini; İngilizce 3 Series Rev. AH teknik veri kitabı ise 32-200/4 eğrisini, boyut/ağırlık ve konstrüksiyon bilgisini içerir. Son teslimatta motor etiketini ve teklif konfigürasyonunu kontrol ediniz.
