Bu kayıt, resmî EBARA 60 Hz veri kitabıyla 3M/I 32-160/4.06 olarak doğrulanmıştır. Eski “32-160/4,0 IE3 / 400 V / 50 Hz / 2900 d/d” tanımı doğru değildir: 50 Hz 3M ürün gamında 32-160 yalnız 1,5 ve 2,2 kW ile yer alır; 4 kW 50 Hz karşılığı ayrı 32-200/4.0 modelidir. Bu nedenle sayfa 60 Hz konfigürasyonu olarak düzeltilmiştir.
3M/I 32-160/4.06; 4 kW / 5,5 HP, iki kutuplu yaklaşık 3480 d/d yatay monoblok santrifüj pompadır. Resmî 60 Hz teknik veride 4 kW’a kadar üç fazlı gerilim 220/380–460 V ±%10 olarak verilir; bu kaydın motor etiketi ve nihai besleme gerilimi teklif öncesinde teyit edilmelidir. 60 Hz ticari dokümanda IE3 yalnız 460 V konfigürasyonu için koşullu gösterildiğinden, doğrulanmamış IE3 iddiası bu kayıtta kullanılmamıştır.
Resmî 60 Hz eğrisinde Ø166 mm çarklı 32-160/4.06 için kapalı vana yüksekliği yaklaşık 53 mSS’tir; 6/9/12/15/18/21/24 m³/sa debilerde sırasıyla yaklaşık 51,5/50,5/48,5/46,5/43,5/40/36,6 mSS gösterilir. Resmî eğri açıklamasına göre sürekli çizgi önerilen çalışma aralığını, kesikli bölüm ise yalnız kılavuz eğriyi gösterir; bu modelde sürekli bölüm yaklaşık 6–24 m³/sa’dır. Eğri yaklaşık 3480 d/d hız ve ISO 9906 Annex A test standardıyla yayımlanmıştır.
Malzeme ve çalışma kapsamı: Emiş/basma bağlantıları DN50/DN32, azami çalışma basıncı 10 bar’dır. Gövde, çark, kapak ve ıslak mil AISI 304 paslanmaz çeliktir; standart mekanik salmastra Carbon/Ceramic/NBR’dir. Standart konfigürasyonda sıvı sıcaklığı -10…+90 °C’dir; +110 °C yalnız H/HS/HW/HSW yüksek sıcaklık veya özel versiyonlarda değerlendirilmelidir.

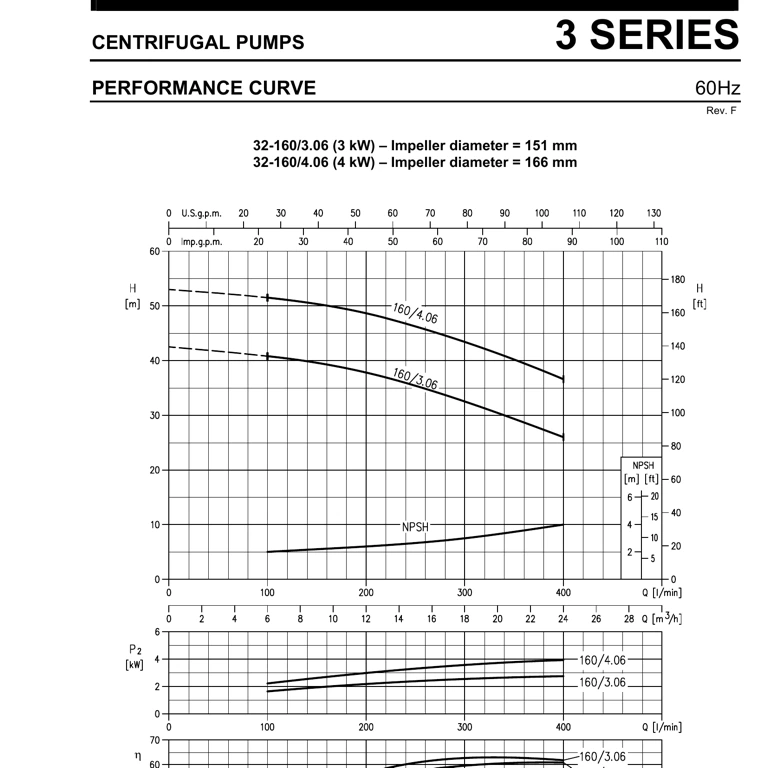

Görsel notu: Ana görsel EBARA’nın resmî 3M seri temsil fotoğrafıdır; 60 Hz 32-160/4.06 için P/N’e özgü bir fotoğraf yayımlanmamıştır. İkinci görsel, 32-160/4.06 ve Ø166 mm çarkı doğrudan gösteren resmî 60 Hz performans eğrisidir.
| Model / tip | EBARA 3M/I 32-160/4.06 |
|---|---|
| Frekans | 60 Hz (50 Hz model değildir) |
| EBARA P/N | resmî birincil kaynakta doğrulanamadı; teklif/etiket teyidi gerekir |
| Pompa tipi | AISI 304 yatay monoblok santrifüj pompa |
| Motor nominal gücü | 4 kW / 5,5 HP |
| Motor | 2 kutup, yaklaşık 3480 d/d, TEFC |
| Besleme | 3~220/380–460 V ±%10 (60 Hz teknik veri; motor etiketi teyit edilmelidir) |
| IE3 notu | yalnız 460 V konfigürasyonu teyit edilirse uygulanır; bu kayıtta koşulsuz IE3 iddiası yoktur |
| Koruma / yalıtım sınıfı | IP55 / F |
| Emiş / basma bağlantısı | DN50 / DN32 |
| Çark çapı | 166 mm |
| Katalog eğrisi | 0/6/9/12/15/18/21/24 m³/sa → yaklaşık 53/51,5/50,5/48,5/46,5/43,5/40/36,6 mSS |
| Önerilen eğri bölümü | sürekli çizgi yaklaşık 6–24 m³/sa; 0–6 m³/sa kesikli kılavuzdur |
| Devir / test standardı | yaklaşık 3480 d/d; ISO 9906 Annex A |
| Azami işletme basıncı | 10 bar |
| Akışkan sıcaklığı | standart konfigürasyonda -10…+90 °C; +110 °C yalnız ilgili H/HS/HW/HSW veya özel yüksek sıcaklık versiyonunda |
| Gövde, çark, kapak ve ıslak mil | AISI 304 paslanmaz çelik |
| Standart mekanik salmastra | Carbon / Ceramic / NBR |
| Kullanım alanları | |
| 60 Hz şebeke veya frekans dönüştürücü ile doğrulanmış temiz su transferi ve basınçlandırma uygulamaları | |
| Su arıtma, yıkama ve soğutma devreleri | |
| Malzeme, motor etiketi ve salmastra uyumu teyit edilmiş hafif endüstriyel proses uygulamaları |
Önemli seçim notu: Bu ürün, 50 Hz 32-200/4.0 ile karıştırılmamalıdır; sitede o model ayrı kayıt olarak bulunur. Üreticinin doğrudan 60 Hz veri kitabı modeli doğrulasa da, bu varyant için birincil kaynaktan evrensel ürün numarası doğrulanamadı; P/N, motor etiketi, 60 Hz besleme gerilimi, IE3 uygulanabilirliği, debi/basma yüksekliği, NPSH ve akışkan uyumluluğu teklif öncesinde EBARA/ithalatçı ile teyit edilmelidir. Doküman yalnız 60 Hz 32-160/4.06 eğrisi ve seri teknik kapsamı içindir; 50 Hz dokümanı bağlanmamıştır.
