EBARA 3M/I 32-160/2,2; güncel EBARA Tarifa-Catálogo 2026’da 3M AISI 304, üç fazlı sütununda P/N 1300300004I ile yer alan yatay monoblok santrifüj pompadır. 2,2 kW / 3 CV, iki kutuplu yaklaşık 2900 d/d motoru; 3~230/400 V ±%10, 50 Hz besleme, DN50 emiş ve DN32 basma flanşlarıyla temiz su ve malzeme uyumu doğrulanmış proses uygulamalarına yöneliktir. Güncel Avrupa Tarifa-Catálogo üç fazlı 0,75 kW ve üzeri motorları IE3 olarak sınıflandırır.

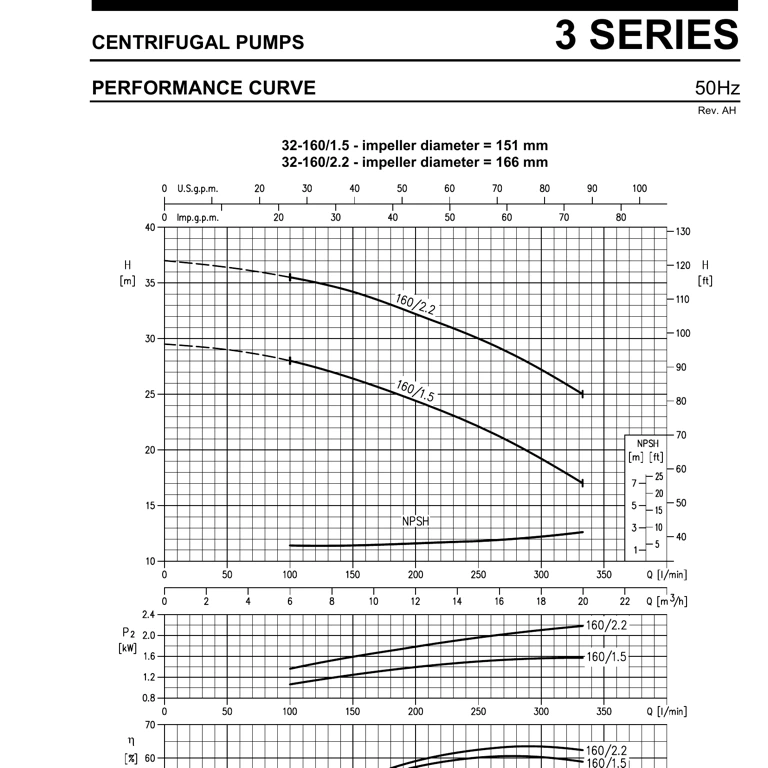

Resmî 50 Hz eğrisinde Ø166 mm çarklı 32-160/2.2 için kapalı vana yüksekliği yaklaşık 37 mSS’tir; 6 m³/sa debide 35,5 mSS, 9 m³/sa debide 34 mSS, 12 m³/sa debide 32 mSS, 18 m³/sa debide 27 mSS ve 20 m³/sa debide 25 mSS gösterilir. Grafikte 0–6 m³/sa bölümü kesikli kılavuz, 6–20 m³/sa bölümü çizilen eğridir; üretici ayrıca “önerilen sürekli çalışma aralığı” tanımlamaz. Eğri yaklaşık 2900 d/d hız ve ISO 9906:2012 Grade 3B test standardıyla yayımlanmıştır.
Malzeme ve çalışma kapsamı: Gövde, çark, kapak ve ıslak mil AISI 304 paslanmaz çeliktir; standart mekanik salmastra Carbon/Ceramic/NBR’dir. Azami çalışma basıncı 10 bar, üç fazlı pompa ağırlığı 28 kgf’dir. Güncel EBARA seri kapsamında standart çalışma sıcaklığı -10…+90 °C’dir; +110 °C yalnız ilgili H/HS veya yüksek sıcaklık konfigürasyonu ve uygun salmastra ile değerlendirilmelidir.
Görsel notu: P/N 1300300004I için ayrı bir ürün fotoğrafı yayımlanmadığından ana görsel EBARA’nın resmî 3M seri temsil fotoğrafıdır; nihai teslimatın bire bir P/N fotoğrafı değildir. İkinci görsel, 32-160/2.2 ve Ø166 mm çarkı doğrudan gösteren resmî 50 Hz performans eğrisidir.
| Model / tip | EBARA 3M/I 32-160/2,2 |
|---|---|
| EBARA ürün numarası | 1300300004I |
| Pompa tipi | AISI 304 yatay monoblok santrifüj pompa |
| Motor nominal gücü | 2,2 kW / 3 CV |
| Motor verimi | IE3 (2026 EBARA Tarifa-Catálogo Avrupa üç fazlı kapsamı) |
| Motor | 2 kutup, yaklaşık 2900 d/d, TEFC |
| Besleme | 3~230/400 V ±%10, 50 Hz |
| Koruma / yalıtım sınıfı | IP55 / F |
| Emiş / basma bağlantısı | DN50 / DN32 |
| Çark çapı | 166 mm |
| Katalog eğrisi | 0/6/9/12/18/20 m³/sa → yaklaşık 37/35,5/34/32/27/25 mSS |
| Grafik notu | 0–6 m³/sa kesikli kılavuz, 6–20 m³/sa çizilen eğri; katalog ayrı önerilen sürekli çalışma aralığı vermez |
| Devir / test standardı | yaklaşık 2900 d/d; ISO 9906:2012 Grade 3B |
| Azami işletme basıncı | 10 bar |
| Üç fazlı pompa ağırlığı | 28 kgf |
| Akışkan sıcaklığı | standart konfigürasyonda -10…+90 °C; +110 °C yalnız ilgili H/HS veya yüksek sıcaklık konfigürasyonu ve uygun salmastra ile |
| Gövde, çark, kapak ve ıslak mil | AISI 304 paslanmaz çelik |
| Standart mekanik salmastra | Carbon / Ceramic / NBR |
| Kullanım alanları | |
| Temiz su transferi ve basınçlandırma | |
| Su arıtma, yıkama ve soğutma devreleri | |
| Malzeme ve salmastra uyumu doğrulanmış hafif endüstriyel proses uygulamaları |
Seçim notu: Debi/basma yüksekliği, NPSH, akışkanın kimyasal uyumu, sıcaklık, katı partikül içeriği ve elektrik bağlantısı projeye göre yetkin personel tarafından doğrulanmalıdır. İspanyolca EBARA Tarifa-Catálogo 2026 P/N 1300300004I satırını ve güncel Avrupa IE3 tedarik kapsamını doğrular. İngilizce 3 Series Rev. AH teknik veri kitabı 32-160/2.2 eğrisini, boyut/ağırlık ve konstrüksiyon bilgisini içerir; motor verimi sınıfı için 2026 Tarifa-Catálogo esas alınmıştır. Son teslimatta motor etiketini ve teklif konfigürasyonunu kontrol ediniz.
