EBARA 3LSF 80-250/55, güncel EBARA Tarifa-Catálogo 2026’da 3LSF Hidráulico sütununda P/N 1389550004 ile yer alan motor hariç hidrolik pompa ucu (wet end kit) konfigürasyonudur. Aynı satırdaki 3LS tam grup P/N 1398350104I farklı bir üründür. Bu nedenle bu kayda 400 V, IE3 veya motor dâhilmiş gibi bir teknik özellik atfedilmemiştir.
Resmî 3LS teknik veri kitabının tip anahtarına göre F eki “yalnız ıslak pompa ucu kiti, motor yok” anlamına gelir. Kit; komple ıslak pompa kısmı, dökme demir motor braketi, stub mil, motor desteği ve bağlantı elemanlarını içerir. /55 ibaresi, kitin içinde motor bulunduğunu değil, ayrıca seçilecek uyumlu 55 kW / 75 HP, iki kutuplu motor sınıfını ifade eder.

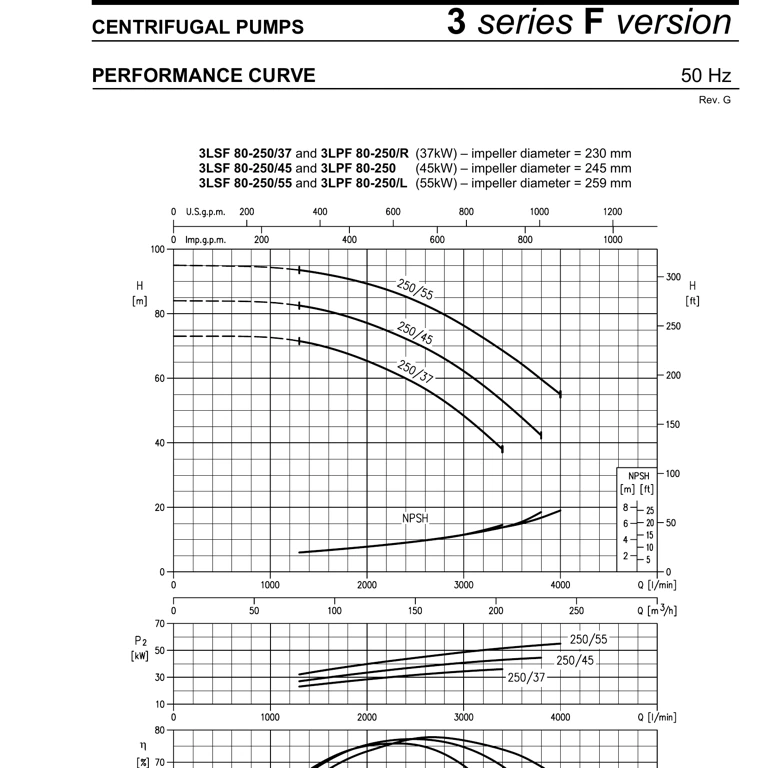

Resmî 50 Hz 3 Series F performans eğrisinde 3LSF 80-250/55, Ø259 mm çark ile yaklaşık 0–240 m³/sa debi ve 95–55 mSS eğri kapsamında gösterilir. Eğri yaklaşık 2900 d/d hız ve ISO 9906 Annex A test standardıyla yayımlanmıştır. Üretici ayrı bir “önerilen sürekli çalışma aralığı” vermediği için pompa seçimi gerçek çalışma noktasına, NPSH ve akışkan koşullarına göre yapılmalıdır.
Hidrolik ve malzeme: Emiş/basma bağlantıları DN100/DN80, azami çalışma basıncı 10 bar’dır. 80-250 hidrolik grubu için gövde, kapak ve çark hassas döküm AISI 316; stub mil EN 1.4462 duplex paslanmaz çelik, standart mekanik salmastra SiC/SiC/FPM’dir. Resmî pompa ucu ölçü/ağırlık tablosunda kit ağırlığı 100 kgf; ambalaj/ağırlık tablosunda yaklaşık sevkiyat ağırlığı 108 kg olarak verilir.
Görsel notu: Ana görsel, EBARA’nın 3LSF 65-250/80 “Pump End Kit” resmî teknik çizimidir ve 80-250/55 satırını kapsamaktadır; motorlu tam grup fotoğrafı kullanılmamıştır. İkinci görsel 3LSF 80-250/55 ve Ø259 mm çarkı doğrudan gösteren resmî 50 Hz performans eğrisidir.
| Model / tip | EBARA 3LSF 80-250/55 |
|---|---|
| EBARA ürün numarası | 1389550004 |
| Ürün kapsamı | motor hariç hidrolik pompa ucu / wet end kit |
| Önemli ayrım | 1398350104I, bu kayda ait olmayan motorlu 3LS tam grup kodudur |
| Kit içeriği | ıslak pompa kısmı, dökme demir motor braketi, stub mil, motor desteği ve bağlantı elemanları |
| Uyumlu motor sınıfı (teslimata dâhil değildir) | 55 kW / 75 HP, 2 kutup |
| Emiş / basma bağlantısı | DN100 / DN80 |
| Çark çapı | 259 mm |
| Resmî eğri kapsamı | yaklaşık 0–240 m³/sa ve 95–55 mSS |
| Devir / test standardı | yaklaşık 2900 d/d; ISO 9906 Annex A |
| Katalog, ayrı önerilen sürekli çalışma aralığı vermez | |
| Azami çalışma basıncı | 10 bar |
| Pompa ucu ölçü/ağırlık tablosu | 100 kgf |
| Ambalaj/ağırlık tablosu | yaklaşık 108 kg |
| Gövde, kapak ve çark | hassas döküm AISI 316 |
| Stub mil | EN 1.4462 duplex paslanmaz çelik |
| Standart mekanik salmastra | SiC / SiC / FPM |
| Kullanım alanları | |
| Uygun motorla tamamlanacak endüstriyel proses pompası grupları | |
| Malzeme ve salmastra uyumu teyit edilmiş temiz su transferi, basınçlandırma ve arıtma devreleri | |
| Yedek hidrolik pompa ucu veya projeye özel motor eşleştirmesi gereken uygulamalar |
Ürün datasheeti, marka katalogları ve ek teknik dosyalar burada toplanır.
Seçim ve teslimat notu: Bu ürün motorlu tam grup değildir. Motor gücü/sınıfı, motor ayak/flanş düzeni, elektrik beslemesi, hidrolik çalışma noktası, NPSH, akışkanın kimyasal ve sıcaklık uyumu ile nihai montaj ölçüleri teklif öncesinde EBARA ve yetkin proje mühendisi tarafından doğrulanmalıdır. İspanyolca Tarifa-Catálogo 2026 doğru P/N’i ve 3LSF/3LS ayrımını; İngilizce 3 Series F veri kitabı 80-250/55 eğrisini; İngilizce 3LS teknik veri kitabı ise motor hariç kit kapsamını, çizimini, ölçülerini ve ağırlığını içerir.
