EBARA 3LS/I 80-250/37; güncel EBARA Tarifa-Catálogo 2026’da 3LS AISI 316L tam grup sütununda P/N 1398250104I ile yer alan, EN 733 standardında kısa şaftlı/yatay rijit kaplinli komple santrifüj pompa grubudur. 37 kW / 50 HP, IE3, iki kutuplu üç fazlı motoru; 3~400/690 V ±%10, 50 Hz besleme, DN100 emiş ve DN80 basma flanşlarıyla temiz su ve malzeme uyumu doğrulanmış proses uygulamalarına yöneliktir. P/N 1389370004 yalnız 3LSF hidrolik kodudur; bu tam grup kaydına ait değildir.
Resmî 50 Hz seçim eğrisinde 80-250/37 için kapalı vana yüksekliği yaklaşık 73 mSS’tir; 78 m³/sa debide 71,5 mSS, 108 m³/sa debide 67,5 mSS, 132 m³/sa debide 63 mSS, 156 m³/sa debide 56,5 mSS, 180 m³/sa debide 48,5 mSS ve 204 m³/sa debide 38 mSS elde edilir. Resmî katalog ayrı bir “önerilen sürekli çalışma aralığı” tanımlamadığı için seçim eğri üzerinden yapılmalıdır; grafikte 0–78 m³/sa kesikli kılavuz, 78–204 m³/sa ise çizilen eğridir. Resmî çark çapı 230 mm, pompa ağırlığı 335 kgf ve azami çalışma basıncı 10 bar’dır.
Malzeme kapsamı: Tarifa’daki 3LS AISI316L seri tanımına karşın, 80-250/37’nin gövde ve çarkı CF8M / EN 1.4408 (AISI 316), gövde kapağı AISI 316; ıslak şaftı EN 1.4462 duplex paslanmaz çeliktir. Mekanik salmastra SiC/SiC/FPM’dir. Güncel 3 Series Rev. AH teknik veri kitabına göre standart SiC/SiC/FPM salmastra ve su içeren akışkanlarda sıvı sıcaklığı -10…+75 °C’dir; yalnız su içermeyen akışkanlarda sınır +110 °C’ye kadar çıkabilir. Uygulama ve akışkan uyumluluğu EBARA ile teyit edilmelidir.

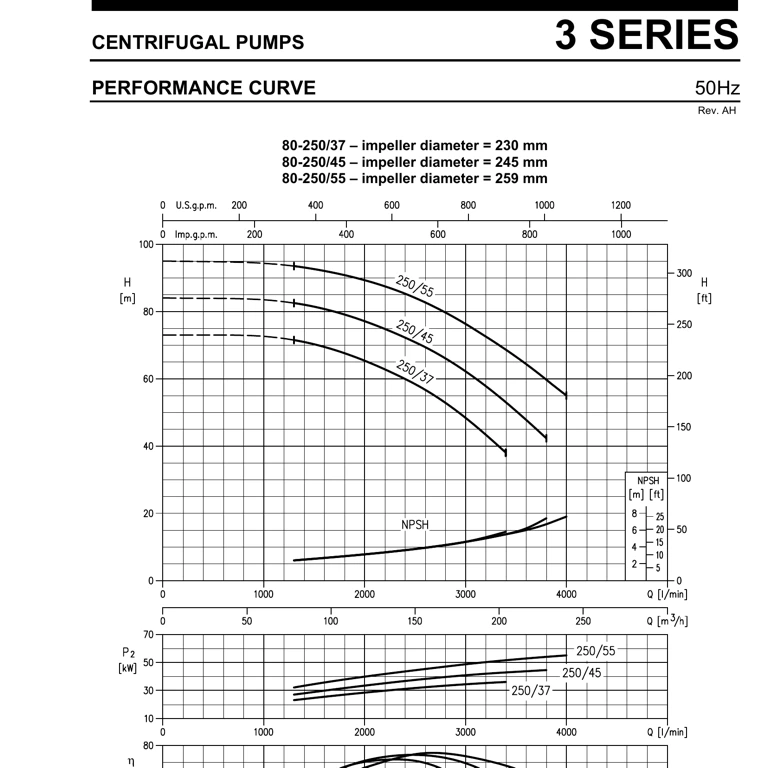

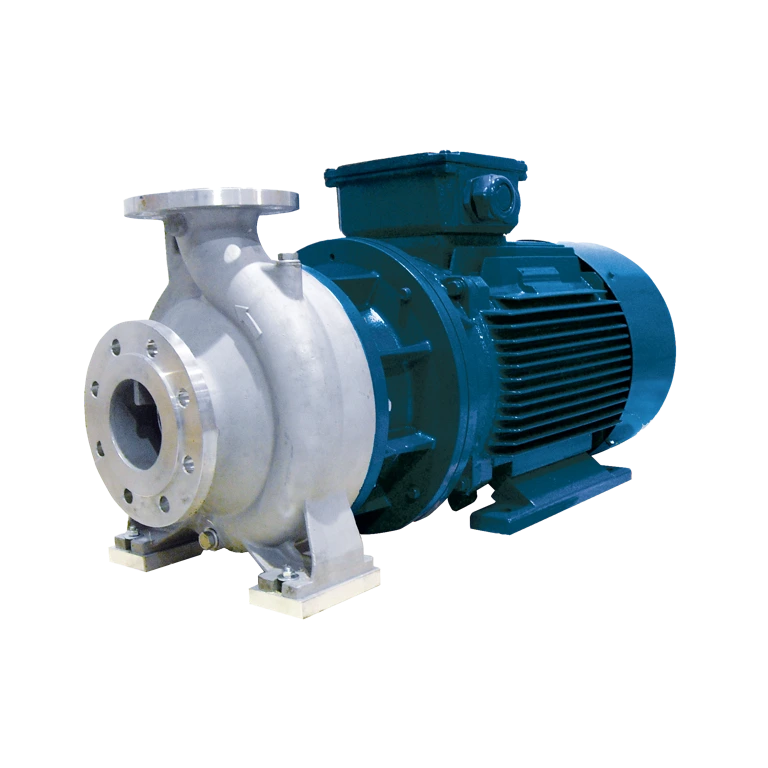

Görsel notu: P/N 1398250104I için ayrı bir ürün fotoğrafı yayımlanmadığından, ana görsel EBARA’nın resmî 3LS seri temsil fotoğrafıdır; teslim edilecek tam konfigürasyonun bire bir fotoğrafı değildir. İkinci görsel, 80-250/37 hidrolik boyutunu ve 230 mm çarkı içeren resmî 50 Hz performans eğrisidir. Motor etiketi, kaplin düzeni ve nihai teslimat konfigürasyonu teklif üzerinde teyit edilmelidir.
| Model / tip | EBARA 3LS/I 80-250/37 |
|---|---|
| EBARA ürün numarası | 1398250104I |
| Varyant notu | 1389370004 yalnız 3LSF hidrolik kodudur |
| Pompa grubu | EN 733 kısa şaftlı/yatay rijit kaplinli santrifüj |
| Tarifa-Catálogo seri sınıflandırması | 3LS AISI 316L tam grup |
| Motor nominal gücü | 37 kW / 50 HP |
| Motor | IE3, 2 kutup, yaklaşık 2900 d/dak, TEFC, gövde 200 |
| Besleme | 3~400/690 V ±%10, 50 Hz |
| Nominal akım | 400 V’da 62,5 A; 690 V’da 36,0 A |
| Koruma / yalıtım sınıfı | IP55 / F |
| Emiş / basma bağlantısı | DN100 / DN80, EN 1092-1 flanş |
| Çark çapı | 230 mm |
| Katalog eğrisi | 0/78/108/132/156/180/204 m³/sa → yaklaşık 73/71,5/67,5/63/56,5/48,5/38 mSS; katalog ayrı önerilen sürekli çalışma aralığı vermez |
| Grafik notu | 0–78 m³/sa kesikli kılavuz, 78–204 m³/sa çizilen eğri |
| Test standardı | ISO 9906:2012 Grade 3B |
| Azami işletme basıncı | 10 bar |
| 3LS 80-250/37 boyut-ağırlık tablosu | 335 kgf (pompa) |
| Akışkan sıcaklığı | -10…+75 °C (standart SiC/SiC/FPM salmastra ve su içeren akışkanlar); yalnız su içermeyen akışkanlarda +110 °C’ye kadar, EBARA teyidiyle |
| Gövde ve çark | CF8M / EN 1.4408 (AISI 316) |
| Gövde kapağı | AISI 316; ıslak şaft: EN 1.4462 duplex paslanmaz çelik |
| Mekanik salmastra | SiC / SiC / FPM (Viton) |
| Kullanım alanları | |
| Temiz su transferi ve basınçlandırma | |
| Su arıtma, yıkama ve soğutma devreleri | |
| Malzeme uyumu doğrulanmış endüstriyel proses uygulamaları |
Seçim notu: Debi/basma yüksekliği, NPSH, akışkanın kimyasal uyumu, sıcaklık, katı partikül içeriği, kaplin hizası ve elektrik bağlantısı projeye göre yetkin personel tarafından doğrulanmalıdır. İspanyolca EBARA Tarifa-Catálogo 2026 P/N 1398250104I satırını; İngilizce 3 Series Rev. AH teknik veri kitabı ise 80-250/37 eğrisini, motor verisini, boyut/ağırlığı, malzeme ve sıcaklık kapsamını içerir. Son teslimatta motor etiketini ve teklif konfigürasyonunu kontrol ediniz.
