EBARA 3LS/I 80-160/15; güncel EBARA Tarifa-Catálogo 2026’da 3LS AISI 316L tam grup sütununda P/N 1396170104I ile yer alan, EN 733 standardında kısa şaftlı/yatay rijit kaplinli komple santrifüj pompa grubudur. 15 kW / 20 HP, IE3, iki kutuplu üç fazlı motoru; 3~400/690 V ±%10, 50 Hz besleme, DN100 emiş ve DN80 basma flanşlarıyla temiz su ve malzeme uyumu doğrulanmış proses uygulamalarına yöneliktir. P/N 1396150104I olan 80-160/15R varyantı bu kayda dahil değildir.
Resmî 50 Hz seçim eğrisinde 80-160/15 için kapalı vana yüksekliği yaklaşık 35 mSS’tir; 78 m³/sa debide 34 mSS, 108 m³/sa debide 32 mSS, 132 m³/sa debide 30 mSS, 156 m³/sa debide 27,5 mSS, 180 m³/sa debide 24,4 mSS, 204 m³/sa debide 21 mSS, 216 m³/sa debide 19,1 mSS ve 228 m³/sa debide 17 mSS elde edilir. 0–78 m³/sa bölümü kesikli kılavuz, 78–228 m³/sa bölümü sürekli eğridir. Resmî çark çapı 165 mm, 3LS 80-160/15 boyut-ağırlık tablosundaki ağırlığı 157 kgf ve azami çalışma basıncı 10 bar’dır.
Malzeme kapsamı: Tarifa’daki 3LS AISI316L seri tanımına karşın, 80-160/15’in gövde ve çarkı CF8M / AISI 316; gövde kapağı, kaplin ve ıslak şaftı EN 1.4404 / AISI 316L’dir. Mekanik salmastra SiC/SiC/FPM’dir. Güncel 3 Series Rev. AH teknik veri kitabına göre standart SiC/SiC/FPM salmastra ve su içeren akışkanlarda sıvı sıcaklığı -10…+75 °C’dir; yalnız su içermeyen akışkanlarda sınır +110 °C’ye kadar çıkabilir. Uygulama ve akışkan uyumluluğu EBARA ile teyit edilmelidir.

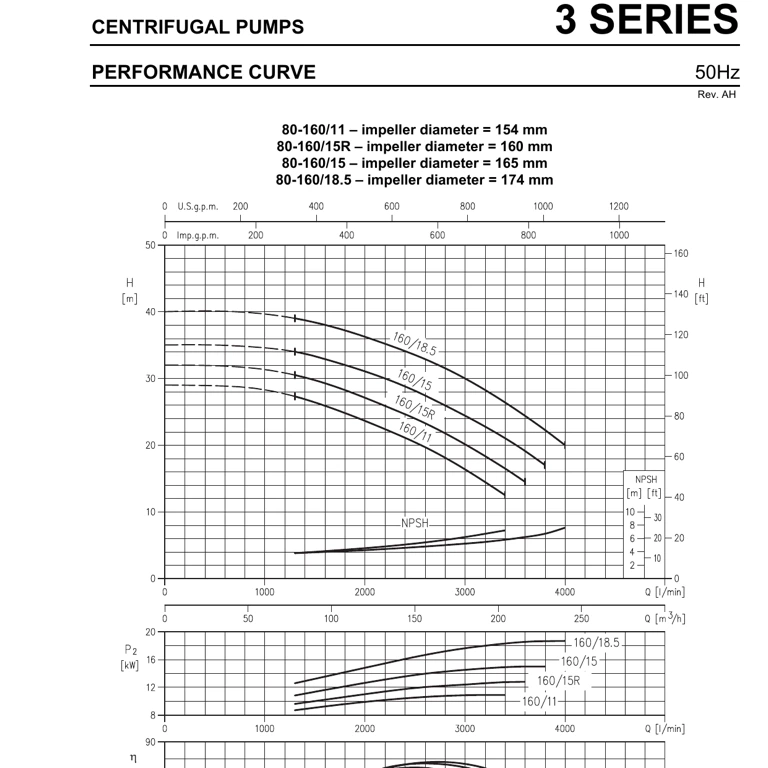

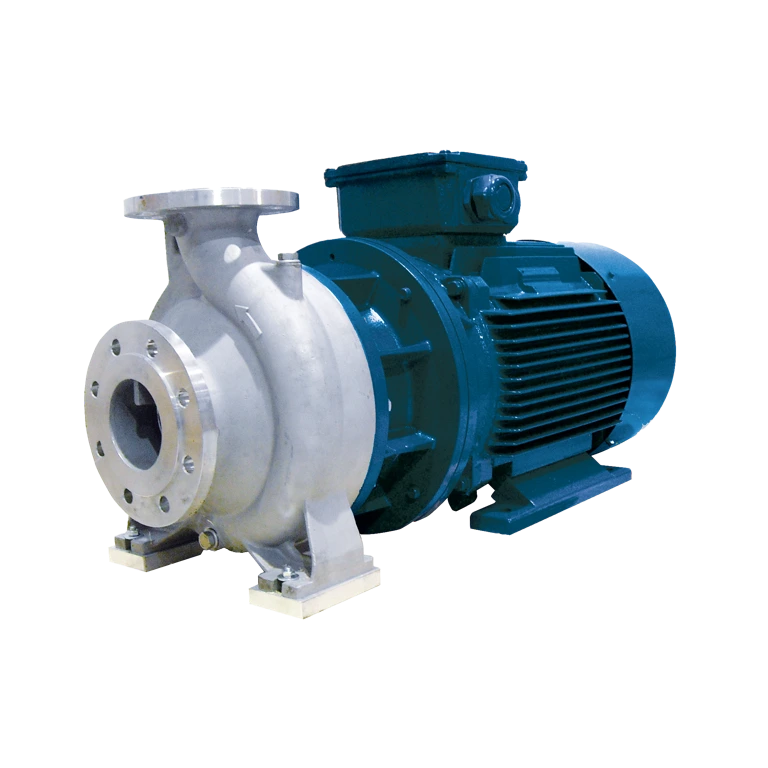

Görsel notu: P/N 1396170104I için ayrı bir ürün fotoğrafı yayımlanmadığından, ana görsel EBARA’nın resmî 3LS seri temsil fotoğrafıdır; teslim edilecek tam konfigürasyonun bire bir fotoğrafı değildir. İkinci görsel, 80-160/15 hidrolik boyutunu ve 165 mm çarkı içeren resmî 50 Hz performans eğrisidir. Motor etiketi, kaplin düzeni ve nihai teslimat konfigürasyonu teklif üzerinde teyit edilmelidir.
| Model / tip | EBARA 3LS/I 80-160/15 |
|---|---|
| EBARA ürün numarası | 1396170104I |
| Varyant notu | 1396150104I farklı 80-160/15R varyantıdır |
| Pompa grubu | EN 733 kısa şaftlı/yatay rijit kaplinli santrifüj |
| Tarifa-Catálogo seri sınıflandırması | 3LS AISI 316L tam grup |
| Motor nominal gücü | 15 kW / 20 HP |
| Motor | IE3, 2 kutup, yaklaşık 2900 d/dak, TEFC |
| Besleme | 3~400/690 V ±%10, 50 Hz |
| Koruma / yalıtım sınıfı | IP55 / F |
| Emiş / basma bağlantısı | DN100 / DN80, EN 1092-1 flanş |
| Çark çapı | 165 mm |
| Performans eğrisi | 0/78/108/132/156/180/204/216/228 m³/sa → yaklaşık 35/34/32/30/27,5/24,4/21/19,1/17 mSS; sürekli eğri 78–228 m³/sa |
| Test standardı | ISO 9906:2012 Grade 3B |
| Azami işletme basıncı | 10 bar |
| 3LS 80-160/15 boyut-ağırlık tablosu | 157 kgf |
| Akışkan sıcaklığı | -10…+75 °C (standart SiC/SiC/FPM salmastra ve su içeren akışkanlar); yalnız su içermeyen akışkanlarda +110 °C’ye kadar, EBARA teyidiyle |
| Gövde ve çark | CF8M / AISI 316 |
| Gövde kapağı, kaplin ve ıslak şaft | EN 1.4404 / AISI 316L |
| Mekanik salmastra | SiC / SiC / FPM (Viton) |
| Kullanım alanları | |
| Temiz su transferi ve basınçlandırma | |
| Su arıtma, yıkama ve soğutma devreleri | |
| Malzeme uyumu doğrulanmış endüstriyel proses uygulamaları |
Ürün datasheeti, marka katalogları ve ek teknik dosyalar burada toplanır.
Seçim notu: Debi/basma yüksekliği, NPSH, akışkanın kimyasal uyumu, sıcaklık, katı partikül içeriği, kaplin hizası ve elektrik bağlantısı projeye göre yetkin personel tarafından doğrulanmalıdır. İspanyolca EBARA Tarifa-Catálogo 2026 P/N 1396170104I satırını; İngilizce 3 Series Rev. AH teknik veri kitabı 80-160/15 eğrisini, boyut/ağırlığı, malzeme ve sıcaklık kapsamını; 3LS ürün broşürü ise IE3 standart motor tedarikini içerir. Son teslimatta motor etiketini ve teklif konfigürasyonunu kontrol ediniz.
