EBARA 3LS/I 65-250/30; güncel EBARA Tarifa-Catálogo 2026’da 3LS AISI 316L tam grup sütununda P/N 1395200104I ile yer alan, EN 733 standardında kısa şaftlı/yatay rijit kaplinli komple santrifüj pompa grubudur. 30 kW / 40 HP, IE3, iki kutuplu üç fazlı motoru; 3~400/690 V ±%10, 50 Hz besleme, DN80 emiş ve DN65 basma flanşlarıyla temiz su ve malzeme uyumu doğrulanmış proses uygulamalarına yöneliktir.

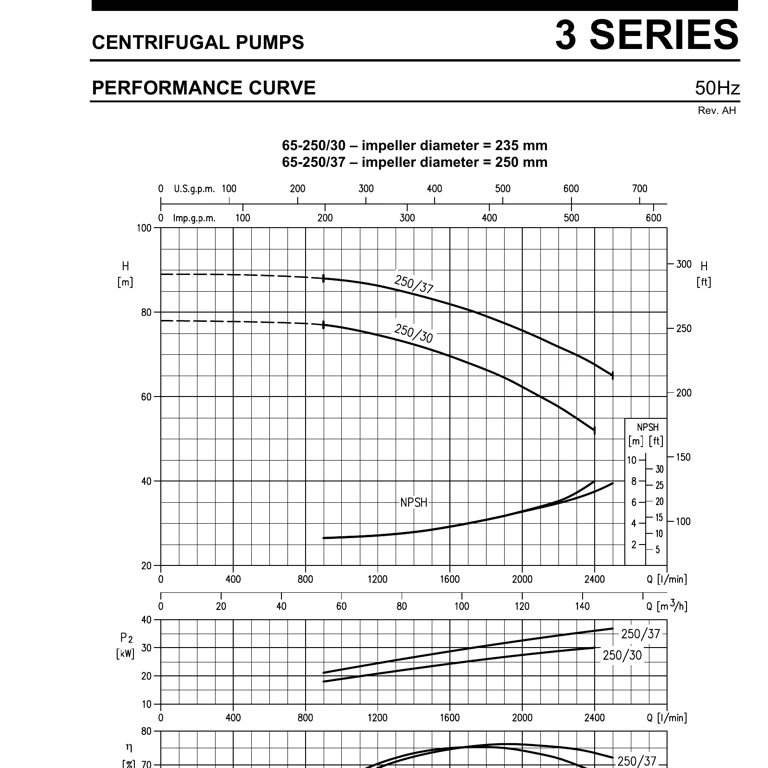

Resmî 50 Hz seçim eğrisinde 65-250/30 için kapalı vana yüksekliği yaklaşık 78 mSS’tir; 54 m³/sa debide 77 mSS, 78 m³/sa debide 73,5 mSS, 90 m³/sa debide 71 mSS, 102 m³/sa debide 68 mSS, 114 m³/sa debide 64,5 mSS, 126 m³/sa debide 60 mSS, 132 m³/sa debide 57,5 mSS, 138 m³/sa debide 55 mSS ve 144 m³/sa debide 52 mSS elde edilir. 0–54 m³/sa bölümü kesikli kılavuz, 54–144 m³/sa bölümü sürekli eğridir. Resmî çark çapı 235 mm, 3LS 65-250/30 boyut-ağırlık tablosundaki ağırlığı 303 kgf ve azami çalışma basıncı 10 bar’dır.
Malzeme kapsamı: Tarifa’daki 3LS AISI316L seri tanımına karşın, bu büyük 65-250/30 hidrolik boyutunda gövde, gövde kapağı ve çark hassas döküm AISI 316’dır; 30 kW kaplin/şaft parçası duplex paslanmaz çeliktir. Mekanik salmastra SiC/SiC/FPM’dir. Güncel 3 Series Rev. AH teknik veri kitabına göre standart SiC/SiC/FPM salmastra ve su içeren akışkanlarda sıvı sıcaklığı -10…+75 °C’dir; yalnız su içermeyen akışkanlarda sınır +110 °C’ye kadar çıkabilir. Uygulama ve akışkan uyumluluğu EBARA ile teyit edilmelidir.
Görsel notu: P/N 1395200104I için ayrı bir ürün fotoğrafı yayımlanmadığından, ana görsel EBARA’nın resmî 3LS seri temsil fotoğrafıdır; teslim edilecek tam konfigürasyonun bire bir fotoğrafı değildir. İkinci görsel, 65-250/30 hidrolik boyutunu içeren resmî 50 Hz performans eğrisidir. Motor etiketi, kaplin düzeni ve nihai teslimat konfigürasyonu teklif üzerinde teyit edilmelidir.
| Model / tip | EBARA 3LS/I 65-250/30 |
|---|---|
| EBARA ürün numarası | 1395200104I |
| Pompa grubu | EN 733 kısa şaftlı/yatay rijit kaplinli santrifüj |
| Tarifa-Catálogo seri sınıflandırması | 3LS AISI 316L tam grup |
| Motor nominal gücü | 30 kW / 40 HP |
| Motor | IE3, 2 kutup, yaklaşık 2900 d/dak, TEFC |
| Besleme | 3~400/690 V ±%10, 50 Hz |
| Koruma / yalıtım sınıfı | IP55 / F |
| Emiş / basma bağlantısı | DN80 / DN65, flanşlı |
| Çark çapı | 235 mm |
| Performans eğrisi | 0/54/78/90/102/114/126/132/138/144 m³/sa → yaklaşık 78/77/73,5/71/68/64,5/60/57,5/55/52 mSS; sürekli eğri 54–144 m³/sa |
| Test standardı | ISO 9906:2012 Grade 3B |
| Azami işletme basıncı | 10 bar |
| 3LS 65-250/30 boyut-ağırlık tablosu | 303 kgf |
| Akışkan sıcaklığı | -10…+75 °C (standart SiC/SiC/FPM salmastra ve su içeren akışkanlar); yalnız su içermeyen akışkanlarda +110 °C’ye kadar, EBARA teyidiyle |
| Gövde, gövde kapağı ve çark | hassas döküm AISI 316 |
| 30 kW kaplin/şaft parçası | duplex paslanmaz çelik |
| Mekanik salmastra | SiC / SiC / FPM (Viton) |
| Kullanım alanları | |
| Temiz su transferi ve basınçlandırma | |
| Su arıtma, yıkama ve soğutma devreleri | |
| Malzeme uyumu doğrulanmış endüstriyel proses uygulamaları |
Ürün datasheeti, marka katalogları ve ek teknik dosyalar burada toplanır.
Seçim notu: Debi/basma yüksekliği, NPSH, akışkanın kimyasal uyumu, sıcaklık, katı partikül içeriği, kaplin hizası ve elektrik bağlantısı projeye göre yetkin personel tarafından doğrulanmalıdır. İspanyolca EBARA Tarifa-Catálogo 2026 P/N 1395200104I satırını; İngilizce 3 Series Rev. AH teknik veri kitabı 65-250/30 eğrisini, boyut/ağırlığı, malzeme ve sıcaklık kapsamını; 3LS ürün broşürü ise IE3 standart motor tedarikini içerir. Son teslimatta motor etiketini ve teklif konfigürasyonunu kontrol ediniz.
