EBARA 3LS/I 50-200/11; güncel EBARA Tarifa-Catálogo 2026 içinde P/N 1337960006I olarak yer alan, EN 733 standardında AISI 316L paslanmaz çelik ıslak parçalı, kısa şaftlı/yatay rijit kaplinli komple santrifüj pompa grubudur. 11 kW / 15 HP, iki kutuplu, IE3 üç fazlı motoru; 7,5 CV üzeri için katalogda belirtilen 3~400/690 V besleme sınıfı, DN65 emiş ve DN50 basma flanşlarıyla temiz su ve malzeme uyumu doğrulanmış proses uygulamalarına yöneliktir.

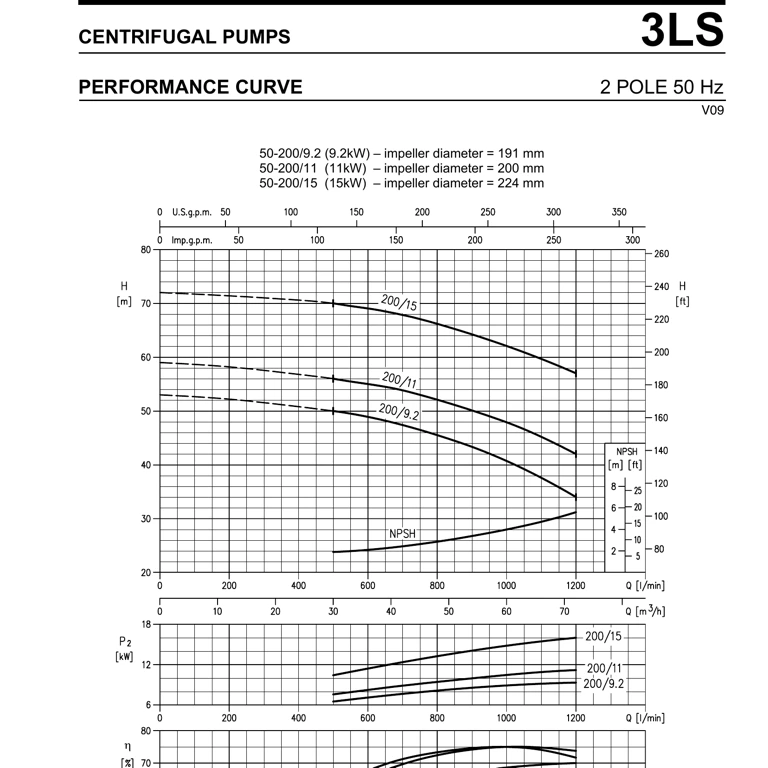

Resmî 3LS 2 kutuplu seçim eğrisinde 50-200/11 modeli için kapalı vana yüksekliği yaklaşık 59 mSS’tir; 30 m³/sa debide 56 mSS, 36 m³/sa debide 55 mSS, 42 m³/sa debide 54 mSS, 60 m³/sa debide 48 mSS ve 72 m³/sa debide 42 mSS elde edilir. 0–30 m³/sa bölümü eğride kesikli kılavuz, 30–72 m³/sa bölümü sürekli eğri olarak gösterilir. Resmî çark çapı 200 mm; azami çalışma basıncı 10 bar’dır. Güncel 3 Series Rev. AH teknik veri kitabı, standart SiC/SiC/FPM salmastra ve su içeren akışkanlarda sıvı sıcaklığını -10…+75 °C; yalnız su içermeyen akışkanlarda ise +110 °C’ye kadar verir. 3LS teknik föyündeki daha geniş genel sıcaklık ifadesi yerine, uygulama güvenliği için bu ihtiyatlı kapsam kullanılmalıdır; akışkan uyumluluğu EBARA ile teyit edilmelidir.
Görsel notu: P/N 1337960006I için ayrı bir ürün fotoğrafı yayımlanmadığından, ana görsel EBARA’nın resmî 3LS seri temsil fotoğrafıdır; teslim edilecek tam konfigürasyonun bire bir fotoğrafı değildir. İkinci görsel, 50-200/11 hidrolik boyutunu içeren resmî 2 kutuplu performans eğrisidir. Motor etiketi, kaplin düzeni ve nihai teslimat konfigürasyonu teklif üzerinde teyit edilmelidir.
| Model / tip | EBARA 3LS/I 50-200/11 |
|---|---|
| EBARA ürün numarası | 1337960006I |
| Pompa grubu | EN 733 kısa şaftlı/yatay rijit kaplinli santrifüj |
| Motor nominal gücü | 11 kW / 15 HP |
| Motor | IE3, 2 kutup, yaklaşık 2900 d/dak, TEFC |
| Besleme | 3~400/690 V (7,5 CV üzeri Tarifa-Catálogo standardı) |
| Koruma / yalıtım sınıfı | IP55 / F |
| Emiş / basma bağlantısı | DN65 / DN50, flanşlı |
| Çark çapı | 200 mm |
| Performans eğrisi | 0/30/36/42/60/72 m³/sa → yaklaşık 59/56/55/54/48/42 mSS; sürekli eğri 30–72 m³/sa |
| Test standardı | ISO 9906 Annex A |
| Azami işletme basıncı | 10 bar |
| Akışkan sıcaklığı | -10…+75 °C (standart SiC/SiC/FPM salmastra ve su içeren akışkanlar); yalnız su içermeyen akışkanlarda +110 °C’ye kadar, EBARA teyidiyle |
| Pompa gövdesi, kapak ve çark | EN 1.4404 / AISI 316L |
| Islak kaplin/şaft parçası | EN 1.4404 / AISI 316L |
| Mekanik salmastra | SiC / SiC / FPM (Viton) |
| Kullanım alanları | |
| Temiz su transferi ve basınçlandırma | |
| Su arıtma, yıkama ve soğutma devreleri | |
| Malzeme uyumu doğrulanmış endüstriyel proses uygulamaları |
Ürün datasheeti, marka katalogları ve ek teknik dosyalar burada toplanır.
Seçim notu: Debi/basma yüksekliği, NPSH, akışkanın kimyasal uyumu, sıcaklık, katı partikül içeriği, kaplin hizası ve elektrik bağlantısı projeye göre yetkin personel tarafından doğrulanmalıdır. İspanyolca EBARA Tarifa-Catálogo 2026 P/N 1337960006I satırını; İngilizce 3LS teknik veri föyü 50-200/11 eğrisini, malzemeleri ve boyutları; ürün broşürü ise standart IE3 motor tedarikini içerir. Son teslimatta motor etiketini ve teklif konfigürasyonunu kontrol ediniz.
