EBARA 3LS/I 32-160/1,5; güncel EBARA Tarifa-Catálogo 2026 içindeki P/N 1307202404I ile doğrulanan, EN 733 standardında AISI 316L paslanmaz çelik ıslak parçalı yatay rijit kaplinli komple santrifüj pompa grubudur. 3~230/400 V ±%10, 50 Hz besleme ile çalışan 1,5 kW / 2 HP, IE3 iki kutuplu motoru; DN50 emiş ve DN32 basma flanşlarıyla temiz su, basınçlandırma ve malzeme uyumu doğrulanmış proses uygulamalarına yöneliktir.
Resmî 50 Hz 3 Series eğrisinde 32-160/1.5 modeli için kapalı vana yüksekliği yaklaşık 29,5 mSS’tir; 6 m³/sa debide 28 mSS, 9 m³/sa debide 26,5 mSS, 12 m³/sa debide 24,5 mSS, 18 m³/sa debide 19,2 mSS ve 20 m³/sa debide 17 mSS elde edilir. Grafikte 0–6 m³/sa kesikli kılavuz bölgedir; sürekli eğri 6–20 m³/sa aralığındadır. Resmî çark çapı 151 mm, 3S/3LS ortak ölçü-ağırlık tablosundaki ağırlığı 29,8 kgf olarak verilir. Azami çalışma basıncı 10 bar’dır. Güncel 2024 teknik veri kitabına göre standart SiC/SiC/FPM salmastra ve su içeren akışkanlarda sıvı sıcaklığı -10…+75 °C’dir; yalnız su içermeyen akışkanlarda sınır +110 °C’ye kadar çıkabilir. Uygulama ve akışkan uyumluluğu EBARA ile teyit edilmelidir.

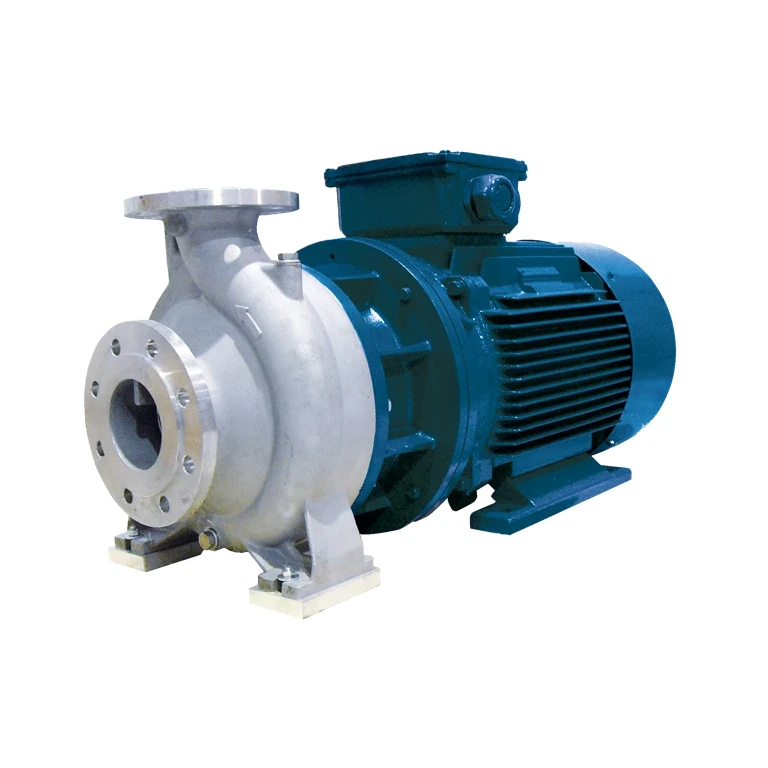

Görsel notu: P/N 1307202404I için ayrı bir ürün fotoğrafı yayımlanmadığından, ana görsel EBARA’nın resmî 3LS seri temsil fotoğrafıdır; teslim edilecek tam konfigürasyonun bire bir fotoğrafı değildir. İkinci görsel, 32-160/1.5 hidrolik boyutunu içeren resmî 50 Hz performans eğrisidir. Kesin seçim ve teslimat konfigürasyonu teyit edilmelidir.
| Model / tip | EBARA 3LS/I 32-160/1,5 |
|---|---|
| EBARA ürün numarası | 1307202404I |
| Pompa grubu | EN 733 yatay rijit kaplinli santrifüj |
| Motor nominal gücü | 1,5 kW / 2 HP |
| Motor | IE3, 2 kutup, yaklaşık 2900 d/dak, TEFC |
| Besleme | 3~230/400 V ±%10, 50 Hz |
| Koruma / yalıtım sınıfı | IP55 / F |
| Emiş / basma bağlantısı | DN50 / DN32, EN 1092-1 flanş |
| Çark çapı | 151 mm |
| Performans eğrisi | 0/6/9/12/18/20 m³/sa → yaklaşık 29,5/28/26,5/24,5/19,2/17 mSS; sürekli eğri 6–20 m³/sa |
| Test standardı | ISO 9906:2012 Grade 3B |
| MEI | >0,4 (resmî Serie 3 / 3L genel teknik verisi) |
| Azami işletme basıncı | 10 bar |
| Akışkan sıcaklığı | -10…+75 °C (standart SiC/SiC/FPM salmastra ve su içeren akışkanlar); yalnız su içermeyen akışkanlarda +110 °C’ye kadar, EBARA teyidiyle |
| 3S/3LS ortak ölçü-ağırlık tablosundaki ağırlık | 29,8 kgf |
| Pompa gövdesi, kapak, ıslak mil uzatması ve çark | EN 1.4404 / AISI 316L |
| Mekanik salmastra | SiC / SiC / FPM (Viton) |
| Kullanım alanları | |
| Temiz su transferi ve basınçlandırma | |
| Su arıtma, yıkama ve soğutma devreleri | |
| Malzeme uyumu doğrulanmış endüstriyel proses uygulamaları |
Seçim notu: Debi/basma yüksekliği, NPSH, akışkanın kimyasal uyumu, sıcaklık, katı partikül içeriği, kaplin hizası ve elektrik bağlantısı projeye göre yetkin personel tarafından doğrulanmalıdır. İspanyolca EBARA Tarifa-Catálogo 2026 P/N 1307202404I satırını; İngilizce teknik veri kitabı ise 3S/3LS konstrüksiyonunu, 32-160/1.5 performans eğrisini ve ortak ölçü-ağırlık satırını içerir. Son teslimatta motor etiketini ve teklif konfigürasyonunu kontrol ediniz.
