EBARA 3LM/I 80-160/11; P/N 1393160104I olan, EN 733 standardında AISI 316 / AISI 316L paslanmaz ıslak parçalı yatay monoblok santrifüj pompadır. 3~400/690 V ±%10, 50 Hz besleme ile çalışan 11,0 kW / 15 HP, IE3 iki kutuplu motoru; DN100 emiş ve DN80 basma flanşlarıyla yüksek debili su transferi, basınçlandırma ve malzeme uyumu doğrulanmış endüstriyel proses uygulamalarına yöneliktir.

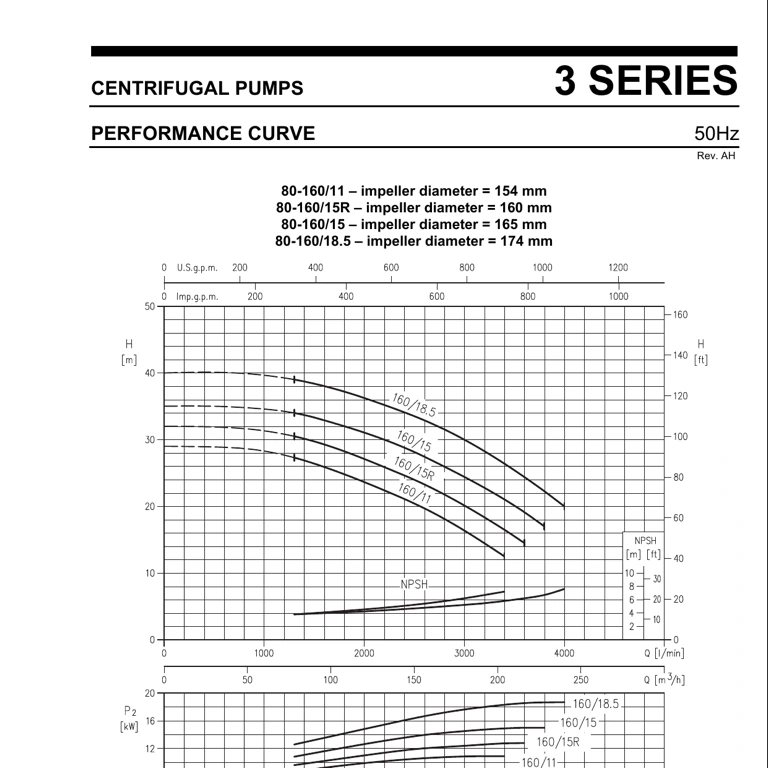

Resmî 50 Hz 3 Series eğrisinde 80-160/11 modeli için kapalı vana yüksekliği yaklaşık 29 mSS’tir; 78 m³/sa debide 27,3 mSS, 108 m³/sa debide 24,8 mSS, 132 m³/sa debide 22,4 mSS, 156 m³/sa debide 19,7 mSS, 180 m³/sa debide 16,4 mSS ve 204 m³/sa debide 12,5 mSS elde edilir. Grafikte 0–78 m³/sa kesikli kılavuz bölgedir; sürekli eğri 78–204 m³/sa aralığındadır. Resmî çark çapı 154 mm, 3LM 80-160/11 için katalog ağırlığı 100 kgf olarak verilir. Azami çalışma basıncı 10 bar’dır. Güncel 2024 teknik veri kitabına göre standart SiC/SiC/FPM salmastra ve su içeren akışkanlarda sıvı sıcaklığı -10…+75 °C’dir; yalnız su içermeyen akışkanlarda sınır +110 °C’ye kadar çıkabilir. Uygulama ve akışkan uyumluluğu EBARA ile teyit edilmelidir.

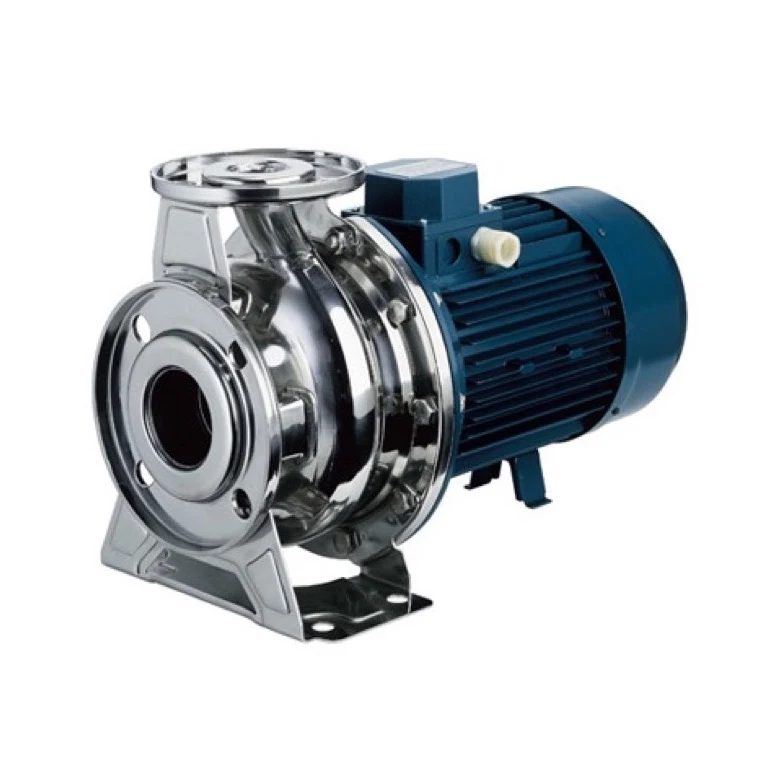

Görsel notu: Ana görsel, EBARA’nın 3M/3LM ortak seri fotoğrafıdır; P/N 1393160104I için ayrı bir ürün fotoğrafı yayımlanmadığından seri temsil görseli olarak kullanılmıştır. İkinci görsel, 80-160/11 hidrolik boyutunu içeren resmî 50 Hz performans eğrisidir. Kesin seçim, tesisat çalışma noktası ve teslim edilecek motor etiketine göre doğrulanmalıdır.
| Model / tip | EBARA 3LM/I 80-160/11 |
|---|---|
| EBARA ürün numarası | 1393160104I |
| Pompa standardı | EN 733 yatay monoblok santrifüj |
| Motor gücü (P2) | 11,0 kW / 15 HP |
| Motor | IE3, 2 kutup, yaklaşık 2900 d/dak, TEFC |
| Besleme | 3~400/690 V ±%10, 50 Hz |
| Koruma / yalıtım sınıfı | IP55 / F |
| Emiş / basma bağlantısı | DN100 / DN80, EN 1092-1 flanş |
| Çark çapı | 154 mm |
| Performans eğrisi | 0/78/108/132/156/180/204 m³/sa → yaklaşık 29/27,3/24,8/22,4/19,7/16,4/12,5 mSS; sürekli eğri 78–204 m³/sa |
| Test standardı | ISO 9906:2012 Grade 3B |
| MEI | >0,4 (resmî Serie 3 / 3L genel teknik verisi) |
| Azami işletme basıncı | 10 bar |
| Akışkan sıcaklığı | -10…+75 °C (standart SiC/SiC/FPM salmastra ve su içeren akışkanlar); yalnız su içermeyen akışkanlarda +110 °C’ye kadar, EBARA teyidiyle |
| Katalog ağırlığı | 100 kgf |
| Pompa gövdesi/çark | AISI 316; ıslak şaft uzatması ve kapak: AISI 316L |
| Mekanik salmastra | SiC / SiC / FPM (Viton) |
| Kullanım alanları | |
| Yüksek debili temiz su transferi ve basınçlandırma | |
| Su arıtma, yıkama, soğutma kuleleri ve ısı eşanjörü devreleri | |
| Malzeme uyumu doğrulanmış endüstriyel proses uygulamaları |
Seçim notu: Debi/basma yüksekliği, NPSH, akışkanın kimyasal uyumu, sıcaklık, katı partikül içeriği ve elektrik bağlantısı projeye göre yetkin personel tarafından doğrulanmalıdır. İspanyolca teknik katalog P/N 1393160104I satırını; İngilizce teknik veri kitabı ise 80-160/11 modelinin resmî 50 Hz performans eğrisini, konstrüksiyon tablosunu ve 3LM 80-160/11 ağırlığını içerir. Son teslimatta motor etiketini ve teklif konfigürasyonunu kontrol ediniz.
