EBARA 3LM/I 40-200/7.5; P/N 1332900004I olan, EN 733 standardında AISI 316L paslanmaz çelik yatay monoblok santrifüj pompadır. 3~400/690 V ±%10, 50 Hz besleme ile çalışan 7,5 kW / 10 HP, IE3 iki kutuplu motoru; DN65 emiş ve DN40 basma flanşlarıyla temiz su, basınçlandırma ve malzeme uyumu doğrulanmış endüstriyel proses uygulamalarına yöneliktir.
Resmî 50 Hz 3 Series eğrisinde 40-200/7.5 modeli için kapalı vana yüksekliği yaklaşık 58 mSS’tir; 12 m³/sa debide 57 mSS, 18 m³/sa debide 55,5 mSS, 24 m³/sa debide 53,5 mSS, 30 m³/sa debide 51 mSS, 36 m³/sa debide 47,5 mSS ve 42 m³/sa debide 44 mSS elde edilir. Grafikte 0–12 m³/sa kesikli kılavuz bölgedir; sürekli eğri 12–42 m³/sa aralığındadır. Modelin resmî çark çapı 200 mm, ölçü-ağırlık tablosundaki üç fazlı ağırlık 59,3 kgf olarak verilir. Azami çalışma basıncı 10 bar’dır. Güncel 2024 teknik veri kitabına göre standart SiC/SiC/FPM salmastra ve su içeren akışkanlarda sıvı sıcaklığı -10…+75 °C’dir; yalnız su içermeyen akışkanlarda sınır +110 °C’ye kadar çıkabilir. Uygulama ve akışkan uyumluluğu EBARA ile teyit edilmelidir.

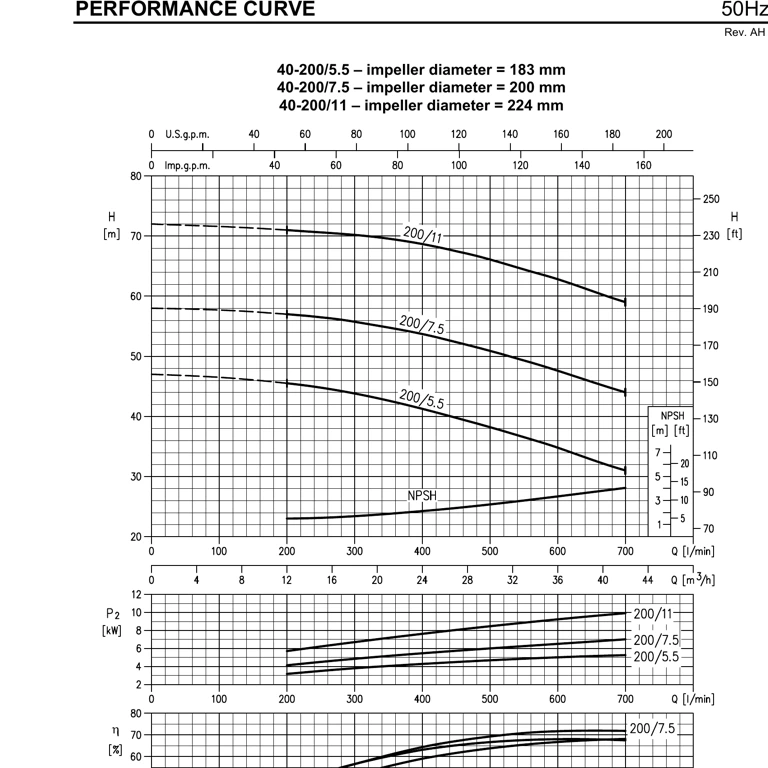

Görsel notu: Ana görsel, EBARA’nın 3M/3LM ortak seri fotoğrafıdır; P/N 1332900004I için ayrı bir ürün fotoğrafı yayımlanmadığından seri temsil görseli olarak kullanılmıştır. İkinci görsel, 40-200/7.5 hidrolik boyutunu içeren resmî 50 Hz performans eğrisidir. Kesin seçim, tesisat çalışma noktası ve teslim edilecek motor etiketine göre doğrulanmalıdır.
| Model / tip | EBARA 3LM/I 40-200/7.5 |
|---|---|
| EBARA ürün numarası | 1332900004I |
| Pompa standardı | EN 733 yatay monoblok santrifüj |
| Motor gücü (P2) | 7,5 kW / 10 HP |
| Motor | IE3, 2 kutup, yaklaşık 2900 d/dak, TEFC |
| Besleme | 3~400/690 V ±%10, 50 Hz |
| Koruma / yalıtım sınıfı | IP55 / F |
| Emiş / basma bağlantısı | DN65 / DN40, EN 1092-1 flanş |
| Çark çapı | 200 mm |
| Performans eğrisi | 0/12/18/20/24/30/36/42 m³/sa → yaklaşık 58/57/55,5/55/53,5/51/47,5/44 mSS; sürekli eğri 12–42 m³/sa |
| Test standardı | ISO 9906:2012 Grade 3B |
| MEI | >0,4 (resmî Serie 3 / 3L genel teknik verisi) |
| Azami işletme basıncı | 10 bar |
| Akışkan sıcaklığı | -10…+75 °C (standart SiC/SiC/FPM salmastra ve su içeren akışkanlar); yalnız su içermeyen akışkanlarda +110 °C’ye kadar, EBARA teyidiyle |
| Ölçü-ağırlık tablosundaki üç fazlı ağırlık | 59,3 kgf |
| Pompa gövdesi, çark ve salmastra taşıyıcısı | AISI 316L |
| Sıvıyla temas eden mil | AISI 316L |
| Mekanik salmastra | SiC / SiC / FPM (Viton) |
| Kullanım alanları | |
| Temiz su transferi ve basınçlandırma | |
| Su arıtma, yıkama ve soğutma devreleri | |
| Malzeme uyumu doğrulanmış endüstriyel proses uygulamaları |
Seçim notu: Debi/basma yüksekliği, NPSH, akışkanın kimyasal uyumu, sıcaklık, katı partikül içeriği ve elektrik bağlantısı projeye göre yetkin personel tarafından doğrulanmalıdır. İspanyolca teknik katalog P/N 1332900004I satırını; İngilizce teknik veri kitabı ise 40-200/7.5 modelinin resmî 50 Hz performans eğrisini içerir. Son teslimatta motor etiketini ve teklif konfigürasyonunu kontrol ediniz.
