EBARA 3LM/I 40-160/4.0; P/N 1322550004I olan, EN 733 standardında AISI 316L paslanmaz çelik yatay monoblok santrifüj pompadır. 3~230/400 V ±%10, 50 Hz besleme ile çalışan 4,0 kW / 5,5 HP, IE3 iki kutuplu motoru; DN65 emiş ve DN40 basma flanşlarıyla temiz su ve malzemeyle uyumlu orta derecede agresif proses sıvılarının transferine uygundur.
Resmî 50 Hz 3 Series eğrisinde 40-160/4 modeli için kapalı vana yüksekliği yaklaşık 40 mSS’tir; 12 m³/sa debide 38,5 mSS, 18 m³/sa debide 37 mSS, 24 m³/sa debide 34,5 mSS, 30 m³/sa debide 32 mSS, 36 m³/sa debide 29 mSS ve 42 m³/sa debide 25,5 mSS elde edilir. Modelin resmî çark çapı 166 mm, katalog ağırlığı 40,8 kg’dır. Azami çalışma basıncı 10 bar’dır. Güncel 2024 teknik veri kitabına göre standart SiC/SiC/FPM salmastra ve su içeren akışkanlarda sıvı sıcaklığı -10…+75 °C’dir; yalnız su içermeyen akışkanlarda sınır +110 °C’ye kadar çıkabilir. Uygulama ve akışkan uyumluluğu EBARA ile teyit edilmelidir.

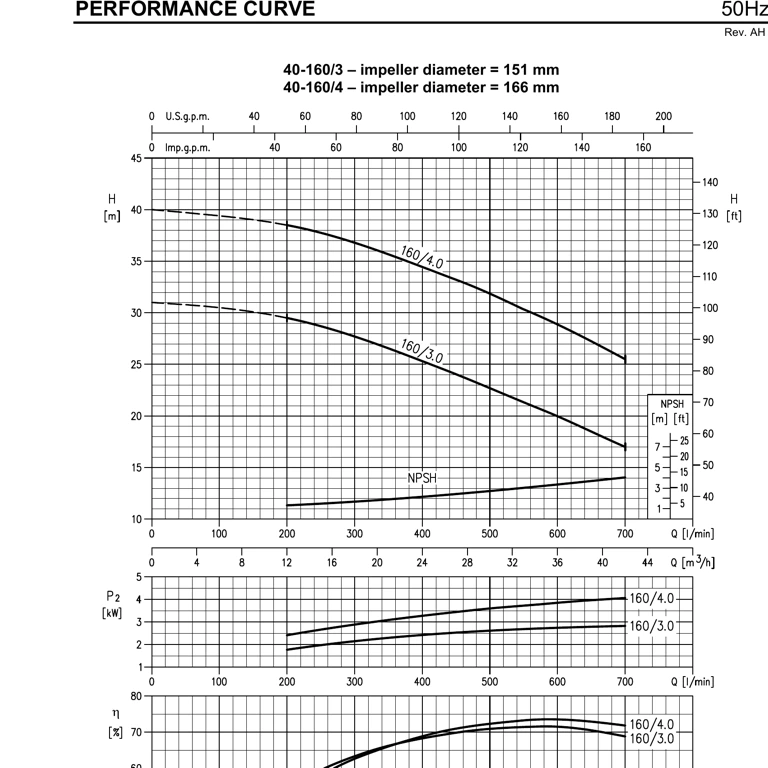

Görsel notu: Eski bulanık görseller kaldırılmıştır. Ana görsel, EBARA’nın 3M/3LM ortak seri fotoğrafıdır; P/N 1322550004I için ayrı bir ürün fotoğrafı yayımlanmadığından seri temsil görseli olarak kullanılmıştır. İkinci görsel, 40-160/4 hidrolik boyutunu içeren resmî 50 Hz performans eğrisidir. Kesin seçim, tesisat çalışma noktası ve teslim edilecek motor etiketine göre doğrulanmalıdır.
| Model / tip | EBARA 3LM/I 40-160/4.0 |
|---|---|
| EBARA ürün numarası | 1322550004I |
| Pompa standardı | EN 733 yatay monoblok santrifüj |
| Motor gücü (P2) | 4,0 kW / 5,5 HP |
| Motor | IE3, 2 kutup, yaklaşık 2900 d/dak, TEFC |
| Besleme | 3~230/400 V ±%10, 50 Hz |
| Koruma / yalıtım sınıfı | IP55 / F |
| Emiş / basma bağlantısı | DN65 / DN40, EN 1092-1 flanş |
| Çark çapı | 166 mm |
| Performans eğrisi | 0/12/18/20/24/30/36/42 m³/sa → yaklaşık 40/38,5/37/36/34,5/32/29/25,5 mSS |
| Test standardı | ISO 9906:2012 Grade 3B |
| MEI | ≥0,70 |
| Azami işletme basıncı | 10 bar |
| Akışkan sıcaklığı | -10…+75 °C (standart SiC/SiC/FPM salmastra ve su içeren akışkanlar); yalnız su içermeyen akışkanlarda +110 °C’ye kadar, EBARA teyidiyle |
| Katalog ağırlığı | 40,8 kg |
| Pompa gövdesi, çark ve salmastra taşıyıcısı | AISI 316L |
| Sıvıyla temas eden mil | AISI 316L |
| Mekanik salmastra | SiC / SiC / FPM (Viton) |
| Kullanım alanları | |
| Temiz su transferi ve basınçlandırma | |
| Su arıtma, yıkama ve soğutma devreleri | |
| Malzeme uyumu doğrulanmış endüstriyel proses uygulamaları |
Seçim notu: Debi/basma yüksekliği, NPSH, akışkanın kimyasal uyumu, sıcaklık, katı partikül içeriği ve elektrik bağlantısı projeye göre yetkin personel tarafından doğrulanmalıdır. İspanyolca teknik katalog P/N 1322550004I satırını; İngilizce teknik veri kitabı ise 40-160/4 modelinin resmî 50 Hz performans eğrisini içerir. Son teslimatta motor etiketini ve teklif konfigürasyonunu kontrol ediniz. Sıcaklık notu: Güncel 2024 teknik veri kitabında standart SiC/SiC/FPM salmastra ve su içeren akışkanlar için -10…+75 °C belirtilir; yalnız su içermeyen akışkanlarda +110 °C’ye kadar çıkabilir. Uygulama ve akışkan uyumluluğunu EBARA ile teyit ediniz.
