EBARA 3LM/I 32-200/5,5; P/N 1312750006I olan, EN 733 standardında AISI 316L paslanmaz çelik yatay monoblok santrifüj pompadır. 3~400/690 V ±%10, 50 Hz besleme ile çalışan 5,5 kW / 7,5 HP, IE3 iki kutuplu motoru; DN50 emiş ve DN32 basma flanşlarıyla temiz su ve malzemeyle uyumlu orta derecede agresif proses sıvılarının transferine uygundur.

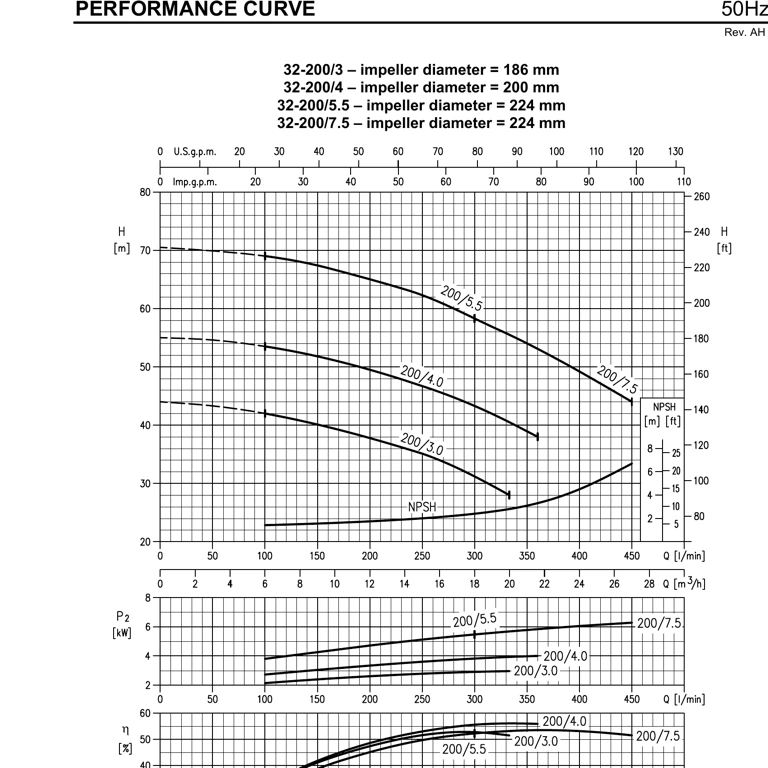

Resmî 50 Hz 3 Series eğrisinde 32-200/5,5 modeli için kapalı vana yüksekliği yaklaşık 70,5 mSS’tir; 6 m³/sa debide 69 mSS, 9 m³/sa debide 67,5 mSS, 12 m³/sa debide 65 mSS ve 18 m³/sa debide 58,5 mSS elde edilir. Modelin resmî çark çapı 224 mm, katalog ağırlığı 52,2 kg’dır. Azami çalışma basıncı 10 bar’dır. Güncel 2024 teknik veri kitabına göre standart SiC/SiC/FPM salmastra ve su içeren akışkanlarda sıvı sıcaklığı -10…+75 °C’dir; yalnız su içermeyen akışkanlarda sınır +110 °C’ye kadar çıkabilir. Uygulama ve akışkan uyumluluğu EBARA ile teyit edilmelidir.
Görsel notu: Ana görsel, EBARA’nın 3M/3LM ortak seri fotoğrafıdır; P/N 1312750006I için ayrı bir ürün fotoğrafı yayımlanmadığından seri temsil görseli olarak kullanılmıştır. İkinci görsel, 32-200/5,5 hidrolik boyutunu içeren resmî 50 Hz performans eğrisidir. Kesin seçim, tesisat çalışma noktası ve teslim edilecek motor etiketine göre doğrulanmalıdır.
| Model / tip | EBARA 3LM/I 32-200/5,5 |
|---|---|
| EBARA ürün numarası | 1312750006I |
| Pompa standardı | EN 733 yatay monoblok santrifüj |
| Motor gücü (P2) | 5,5 kW / 7,5 HP |
| Motor | IE3, 2 kutup, yaklaşık 2900 d/dak, TEFC |
| Besleme | 3~400/690 V ±%10, 50 Hz |
| Koruma / yalıtım sınıfı | IP55 / F |
| Emiş / basma bağlantısı | DN50 / DN32, EN 1092-1 flanş |
| Çark çapı | 224 mm |
| Performans eğrisi | 0/6/9/12/18 m³/sa → yaklaşık 70,5/69/67,5/65/58,5 mSS |
| Test standardı | ISO 9906:2012 Grade 3B |
| MEI | ≥0,40 |
| Azami işletme basıncı | 10 bar |
| Akışkan sıcaklığı | -10…+75 °C (standart SiC/SiC/FPM salmastra ve su içeren akışkanlar); yalnız su içermeyen akışkanlarda +110 °C’ye kadar, EBARA teyidiyle |
| Katalog ağırlığı | 52,2 kg |
| Pompa gövdesi, çark ve salmastra taşıyıcısı | AISI 316L |
| Sıvıyla temas eden mil | AISI 316L |
| Mekanik salmastra | SiC / SiC / FPM (Viton) |
| Kullanım alanları | |
| Temiz su transferi ve basınçlandırma | |
| Su arıtma, yıkama ve soğutma devreleri | |
| Malzeme uyumu doğrulanmış endüstriyel proses uygulamaları |
Seçim notu: Debi/basma yüksekliği, NPSH, akışkanın kimyasal uyumu, sıcaklık, katı partikül içeriği ve elektrik bağlantısı projeye göre yetkin personel tarafından doğrulanmalıdır. İspanyolca teknik katalog P/N 1312750006I satırını; İngilizce teknik veri kitabı ise 32-200/5,5 modelinin resmî 50 Hz performans eğrisini içerir. Son teslimatta motor etiketini ve teklif konfigürasyonunu kontrol ediniz. Sıcaklık notu: Güncel 2024 teknik veri kitabında standart SiC/SiC/FPM salmastra ve su içeren akışkanlar için -10…+75 °C belirtilir; yalnız su içermeyen akışkanlarda +110 °C’ye kadar çıkabilir. Uygulama ve akışkan uyumluluğunu EBARA ile teyit ediniz.
