EBARA 3D/M 65-160/11; resmî EBARA 2026 katalogunda P/N 2543160004M ile yer alan, EN 733’e uygun döküm gövdeli yatay monoblok santrifüj pompadır. 3~400/690 V ±%10, 50 Hz besleme, 11,0 kW / 15 HP IE3 motor, DN80 emiş ve DN65 basma bağlantılarıyla temiz su ve uygun proses sıvılarının transferi için kullanılır.
Resmî eğriye göre 0…138 m³/sa debi aralığında basma yüksekliği yaklaşık 40,5…20 mSS’tir; 42 m³/sa debide 39 mSS, 60 m³/sa debide 37 mSS, 78 m³/sa debide 34 mSS, 96 m³/sa debide 31 mSS, 114 m³/sa debide 27 mSS ve 126 m³/sa debide 23 mSS sağlar. 400 V’ta nominal akım 21,3 A, 690 V’ta 12,3 A; azami çalışma basıncı 10 bar ve standart sıvı sıcaklık aralığı -5…+90 °C’dir.

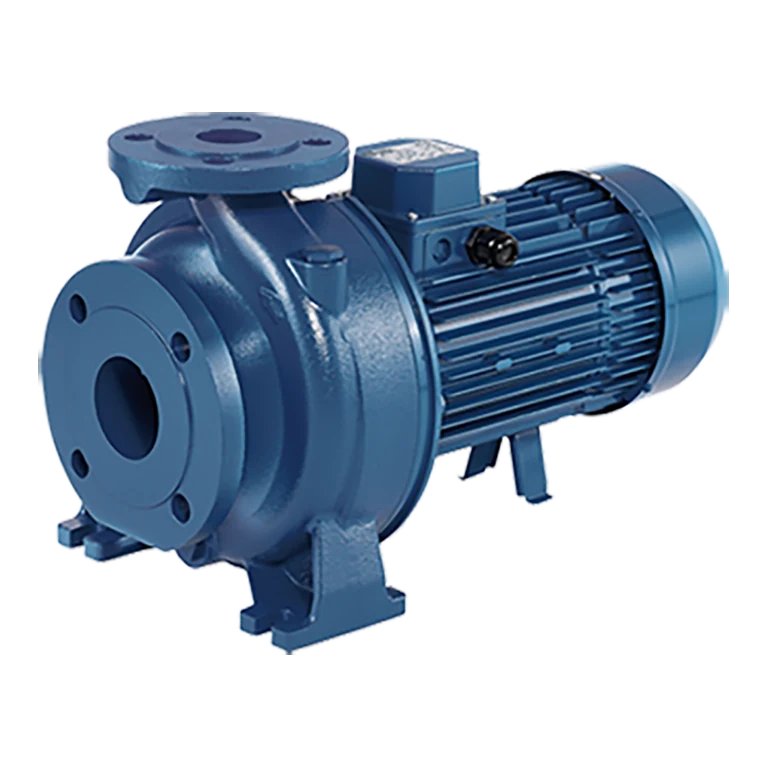

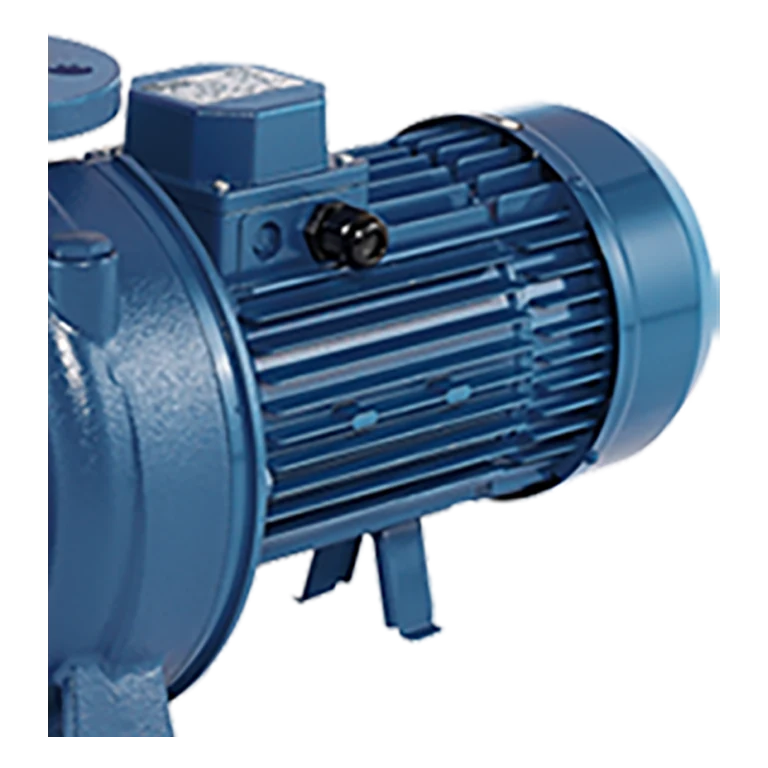

Model düzeltmesi ve görsel notu: Önceki kayıttaki 3D/I ve 20 HP bilgileri resmî kaynakla uyuşmadığı için 3D/M 65-160/11 ve 15 HP olarak düzeltildi. Galeri, EBARA’nın 3D seri üretici görselinden hazırlanmıştır; P/N 2543160004M için ayrı bir fotoğraf yayımlanmadığından seri görünümü olarak kullanılmıştır. Kesin çalışma noktası tesisat eğrisi ve sıvı özellikleriyle doğrulanmalıdır.
| Model / tip | EBARA 3D/M 65-160/11 |
|---|---|
| EBARA ürün numarası | 2543160004M |
| Pompa tipi | Döküm gövdeli yatay monoblok santrifüj pompa |
| Standard | EN 733 |
| Motor gücü (P2) | 11,0 kW / 15 HP |
| Motor sınıfı | IE3, 2 kutup, yaklaşık 2900 d/dak |
| Besleme | 3~400/690 V ±%10, 50 Hz |
| Nominal akım | 21,3 A @400 V / 12,3 A @690 V |
| Maksimum debi | 138 m³/sa (katalog eğrisi aralığı) |
| Maksimum basma yüksekliği | 40,5 mSS |
| Performans | 42/60/78/96/114/126/132/138 m³/sa → 39/37/34/31/27/23/22/20 mSS |
| Emiş / basma | DN80 / DN65 |
| Çark çapı | Ø168 mm |
| Azami işletme basıncı | 10 bar |
| Akışkan sıcaklığı | -5…+90 °C (standart kullanım) |
| Koruma / yalıtım sınıfı | IP55 / F |
| MEI | ≥0,70 |
| Test standardı | ISO 9906:2012 Grade 3B |
| Net ağırlık | 87,4 kg |
| Pompa gövdesi | EN-GJL-250 dökme demir |
| Çark | AISI 316 kapalı hassas döküm |
| Islak mil uzatması | AISI 304 |
| Mekanik salmastra | Karbon / seramik / NBR |
| Kullanım alanları | |
| Yüksek debili temiz su transferi ve basınçlandırma | |
| Isıtma, soğutma ve iklimlendirme devreleri | |
| Uygun proses, yıkama ve sulama uygulamaları |
Seçim notu: Bu kayıtta resmî katalogla doğrulanan model 3D/M 65-160/11, P/N 2543160004M ve 15 HP’dir; önceki 3D/I / 20 HP ifadesi kullanılmamalıdır. Debi/basma yüksekliği, sıvı sıcaklığı, katı partikül içeriği, NPSH koşulları, malzeme uyumu ve elektrik bağlantısı projeye göre yetkin personel tarafından doğrulanmalıdır. Teknik föy 3D/M 65-160/11 eğrisini içeren resmî İngilizce EBARA 3D seri dokümanıdır; seri fotoğrafı ürün seçiminin yerine geçmez.
