EBARA 3D/I 40-200/11; P/N 2541160004I olan, IE3 motorlu döküm gövdeli yatay monoblok santrifüj pompadır. 3~400/690 V ±%10, 50 Hz besleme, 11,0 kW / 15 HP motor, DN65 emiş ve DN40 basma bağlantılarıyla temiz su ve uygun proses sıvılarının transferi için kullanılır.
Resmî eğriye göre 0…42 m³/sa debi aralığında basma yüksekliği yaklaşık 71…60 mSS’tir; 18 m³/sa debide 68,5 mSS, 24 m³/sa debide 67 mSS, 30 m³/sa debide 65 mSS ve 36 m³/sa debide 63 mSS sağlar. P2 motor gücü 11,0 kW, P1 giriş gücü 11,98 kW, 400 V’ta nominal akım 21,3 A ve 690 V’ta 12,3 A’dır. Azami çalışma basıncı 10 bar, standart sıvı sıcaklık aralığı -5…+90 °C’dir.

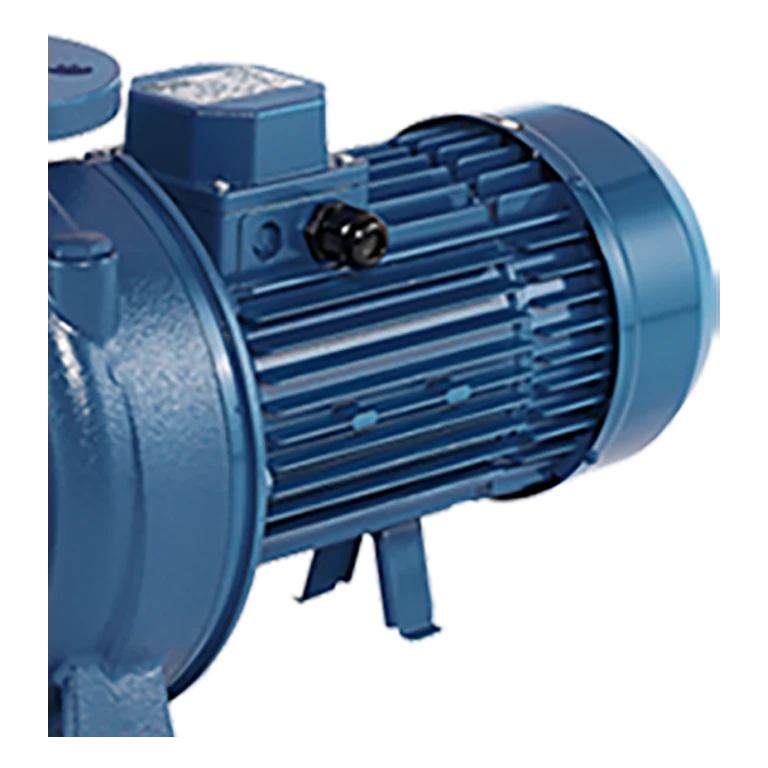

Görsel notu: Galeri, EBARA’nın 3D seri üretici görselinden hazırlanmıştır; P/N 2541160004I için ayrı bir fotoğraf yayımlanmadığından seri görünümü olarak kullanılmıştır. İkinci görsel aynı resmî kaynaktan motor/gövde detayını göstermek üzere hazırlanmıştır. Kesin çalışma noktası tesisat eğrisi ve sıvı özellikleriyle doğrulanmalıdır.
| Model / tip | EBARA 3D/I 40-200/11 |
|---|---|
| EBARA ürün numarası | 2541160004I |
| Pompa tipi | Döküm gövdeli yatay monoblok santrifüj pompa |
| Standard | EN 733 |
| Motor gücü (P2) | 11,0 kW / 15 HP |
| Giriş gücü (P1) | 11,98 kW |
| Motor sınıfı | IE3, 2 kutup, yaklaşık 2900 d/dak |
| Besleme | 3~400/690 V ±%10, 50 Hz |
| Nominal akım | 21,3 A @400 V / 12,3 A @690 V |
| Kalkış akımı | 184 A @400 V / 107 A @690 V |
| Maksimum debi | 42 m³/sa (katalog eğrisi aralığı) |
| Maksimum basma yüksekliği | 71,0 mSS |
| Performans | 12/15/18/21/24/27/30/36/42 m³/sa → 70/69/68,5/67,5/67/66/65/63/60 mSS |
| Emiş / basma | DN65 / DN40 |
| Azami işletme basıncı | 10 bar |
| Akışkan sıcaklığı | -5…+90 °C (standart kullanım) |
| Koruma / yalıtım sınıfı | IP55 / F |
| Verim sınıfı | IE3 |
| MEI | >0,70 |
| Test standardı | ISO 9906:2012 Grade 3B |
| Net ağırlık | 82,4 kg |
| Pompa gövdesi | Dökme demir |
| Çark ve ıslak mil uzatması | AISI 304; lazer kaynaklı takviyeli çark |
| Mekanik salmastra | Karbon / seramik / NBR |
| Kullanım alanları | |
| Temiz su transferi ve basınçlandırma | |
| Isıtma, soğutma ve iklimlendirme devreleri | |
| Uygun proses, yıkama ve sulama uygulamaları |
Seçim notu: Debi/basma yüksekliği, sıvı sıcaklığı, katı partikül içeriği, NPSH koşulları, malzeme uyumu ve elektrik bağlantısı projeye göre yetkin personel tarafından doğrulanmalıdır. Teknik föy P/N 2541160004I modelini içeren resmî İngilizce EBARA 3D dokümanıdır; seri fotoğrafı ürün seçiminin yerine geçmez.
