EBARA 3D/I 40-160/3.0; P/N 2541110004I olan, IE3 motorlu döküm gövdeli yatay monoblok santrifüj pompadır. 3~230/400 V ±%10, 50 Hz besleme, 3,0 kW / 4 HP motor, DN65 emiş ve DN40 basma bağlantılarıyla temiz su ve uygun proses sıvılarının transferi için kullanılır.
Resmî eğriye göre 0…42 m³/sa debi aralığında basma yüksekliği yaklaşık 31…18,7 mSS’tir; 18 m³/sa debide 27,8 mSS, 24 m³/sa debide 25,8 mSS ve 36 m³/sa debide 21,4 mSS sağlar. P2 motor gücü 3,0 kW, P1 giriş gücü 3,44 kW, 400 V’ta nominal akım 6,4 A ve 230 V’ta 11,1 A’dır. Azami çalışma basıncı 10 bar, standart sıvı sıcaklık aralığı -5…+90 °C’dir.

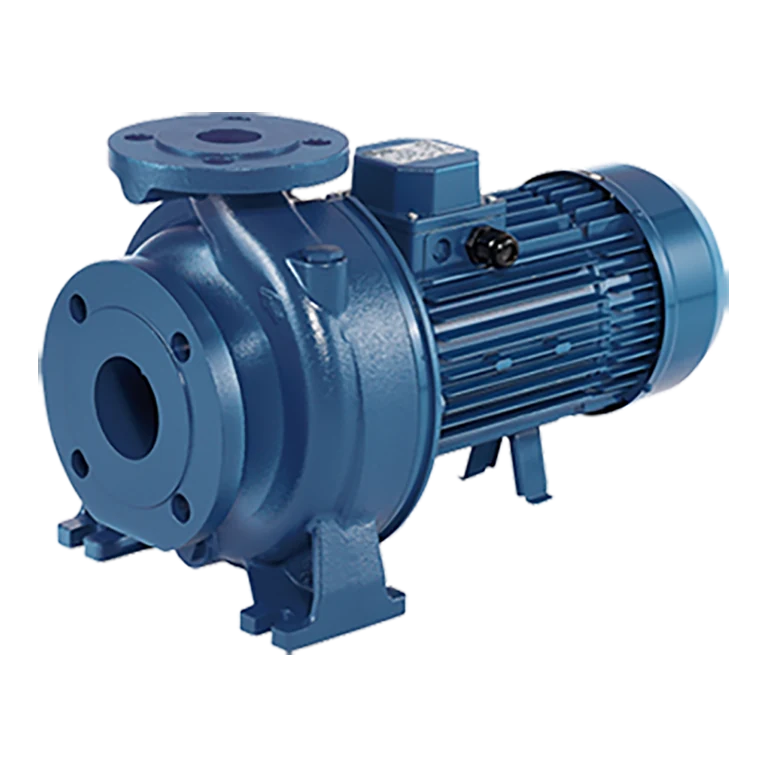

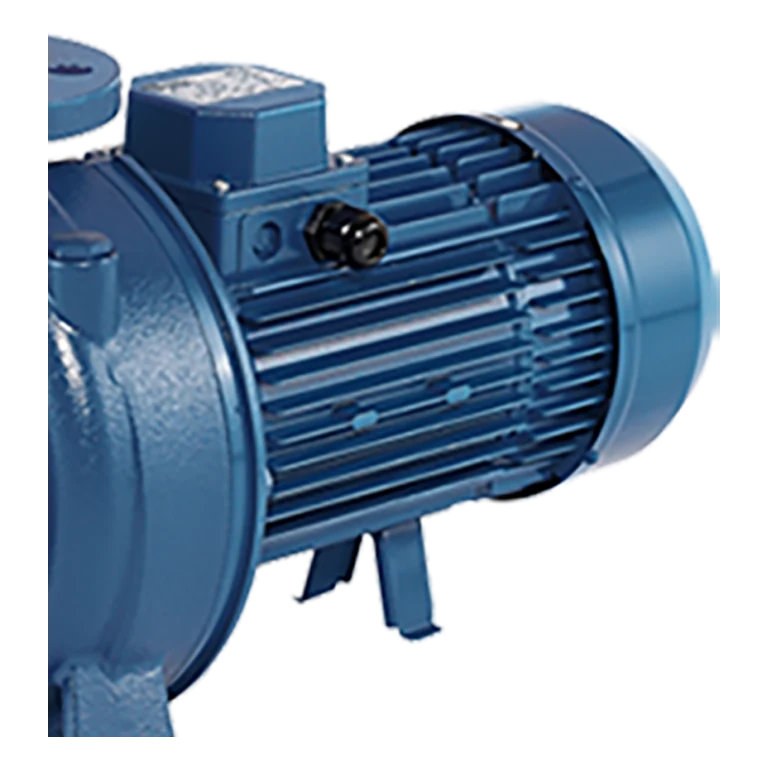

Görsel notu: Galeri, EBARA’nın 3D seri üretici görselinden hazırlanmıştır; P/N 2541110004I için ayrı bir fotoğraf yayımlanmadığından seri görünümü olarak kullanılmıştır. İkinci görsel aynı resmî kaynaktan motor/gövde detayını göstermek üzere hazırlanmıştır. Kesin çalışma noktası tesisat eğrisi ve sıvı özellikleriyle doğrulanmalıdır.
| Model / tip | EBARA 3D/I 40-160/3.0 |
|---|---|
| EBARA ürün numarası | 2541110004I |
| Pompa tipi | Döküm gövdeli yatay monoblok santrifüj pompa |
| Standard | EN 733 |
| Motor gücü (P2) | 3,0 kW / 4 HP |
| Giriş gücü (P1) | 3,44 kW |
| Motor sınıfı | IE3, 2 kutup, yaklaşık 2900 d/dak |
| Besleme | 3~230/400 V ±%10, 50 Hz |
| Nominal akım | 11,1 A @230 V / 6,4 A @400 V |
| Maksimum debi | 42 m³/sa (katalog eğrisi aralığı) |
| Maksimum basma yüksekliği | 31,0 mSS |
| Performans | 12/15/18/21/24/27/30/36/42 m³/sa → 29,4/28,7/27,8/26,8/25,8/24,8/23,7/21,4/18,7 mSS |
| Emiş / basma | DN65 / DN40 |
| Azami işletme basıncı | 10 bar |
| Akışkan sıcaklığı | -5…+90 °C (standart kullanım) |
| Koruma / yalıtım sınıfı | IP55 / F |
| Verim sınıfı | IE3; η 50/75/100%: %85,9 / %87,5 / %87,1 |
| MEI | >0,70 |
| Test standardı | ISO 9906:2012 Grade 3B |
| Net ağırlık | 39 kg |
| Pompa gövdesi | Dökme demir |
| Çark ve ıslak mil uzatması | AISI 304 |
| Mekanik salmastra | Karbon / seramik / NBR |
| Kullanım alanları | |
| Temiz su transferi ve basınçlandırma | |
| Isıtma, soğutma ve iklimlendirme devreleri | |
| Uygun proses, yıkama ve sulama uygulamaları |
Seçim notu: Debi/basma yüksekliği, sıvı sıcaklığı, katı partikül içeriği, NPSH koşulları, malzeme uyumu ve elektrik bağlantısı projeye göre yetkin personel tarafından doğrulanmalıdır. Teknik föy P/N 2541110004I modelini içeren resmî İngilizce EBARA 3D dokümanıdır; seri fotoğrafı ürün seçiminin yerine geçmez.
