EBARA 3D/I 32-160/2.2; P/N 2540100004I olan, IE3 motorlu döküm gövdeli yatay monoblok santrifüj pompadır. 3~230/400 V ±%10, 50 Hz besleme, 2,2 kW / 3 HP motor, DN50 emiş ve DN32 basma bağlantılarıyla temiz su ve uygun proses sıvılarının transferi için kullanılır.
Resmî eğriye göre 0…20 m³/sa debi aralığında basma yüksekliği yaklaşık 36,7…25,5 mSS’tir; 12 m³/sa debide 32,2 mSS, 15 m³/sa debide 29,8 mSS sağlar. P2 motor gücü 2,2 kW, P1 giriş gücü 2,55 kW, 400 V’ta nominal akım 4,7 A ve 230 V’ta 8,2 A’dır. Azami çalışma basıncı 10 bar, standart sıvı sıcaklık aralığı -5…+90 °C’dir.

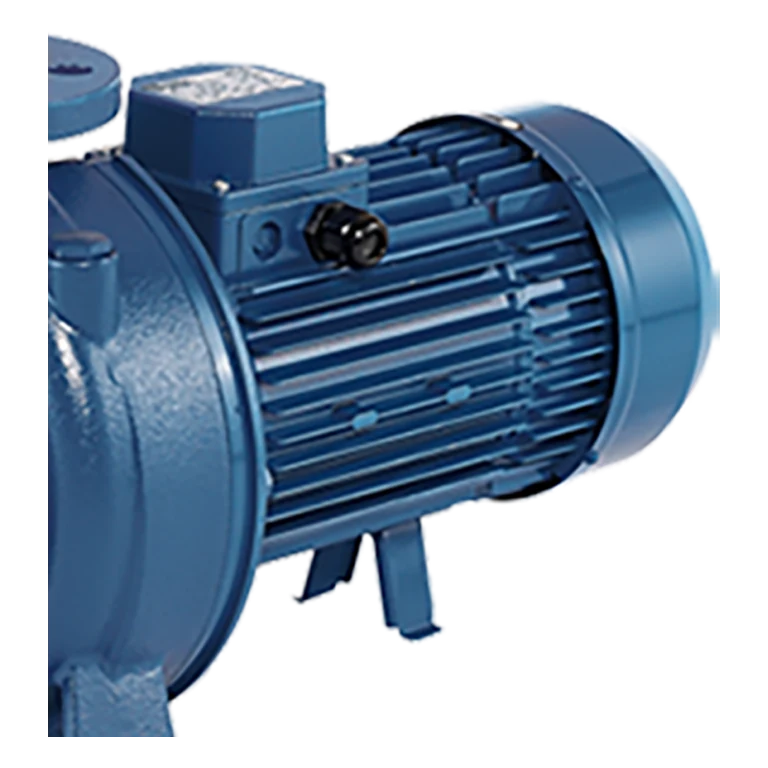

Görsel notu: Galeri, EBARA’nın 3D seri üretici görselinden hazırlanmıştır; P/N 2540100004I için ayrı bir fotoğraf yayımlanmadığından seri görünümü olarak kullanılmıştır. İkinci görsel aynı resmî kaynaktan motor/gövde detayını göstermek üzere hazırlanmıştır. Kesin çalışma noktası tesisat eğrisi ve sıvı özellikleriyle doğrulanmalıdır.
| Model / tip | EBARA 3D/I 32-160/2.2 |
|---|---|
| EBARA ürün numarası | 2540100004I |
| Pompa tipi | Döküm gövdeli yatay monoblok santrifüj pompa |
| Motor gücü (P2) | 2,2 kW / 3 HP |
| Giriş gücü (P1) | 2,55 kW |
| Motor sınıfı | IE3, 2 kutup, yaklaşık 2900 d/dak |
| Besleme | 3~230/400 V ±%10, 50 Hz |
| Nominal akım | 8,2 A @230 V / 4,7 A @400 V |
| Maksimum debi | 20 m³/sa (katalog eğrisi aralığı) |
| Maksimum basma yüksekliği | 36,7 mSS |
| Performans | 6/9/12/15/18/20 m³/sa → 35,4/34,1/32,2/29,8/27,3/25,5 mSS |
| Emiş / basma | DN50 / DN32 |
| Azami işletme basıncı | 10 bar |
| Akışkan sıcaklığı | -5…+90 °C (standart kullanım) |
| Koruma / yalıtım sınıfı | IP55 / F |
| Verim sınıfı | IE3; η 50/75/100%: %86,2 / %87,0 / %86,0 |
| Net ağırlık | 36 kg |
| Pompa gövdesi | Dökme demir |
| Çark ve ıslak mil uzatması | AISI 304 |
| Mekanik salmastra | Karbon / seramik / NBR |
| Kullanım alanları | |
| Temiz su transferi ve basınçlandırma | |
| Isıtma, soğutma ve iklimlendirme devreleri | |
| Uygun proses, yıkama ve sulama uygulamaları |
Seçim notu: Debi/basma yüksekliği, sıvı sıcaklığı, katı partikül içeriği, NPSH koşulları, malzeme uyumu ve elektrik bağlantısı projeye göre yetkin personel tarafından doğrulanmalıdır. Teknik föy P/N 2540100004I modelini içeren resmî İngilizce EBARA 3D dokümanıdır; seri fotoğrafı ürün seçiminin yerine geçmez.
