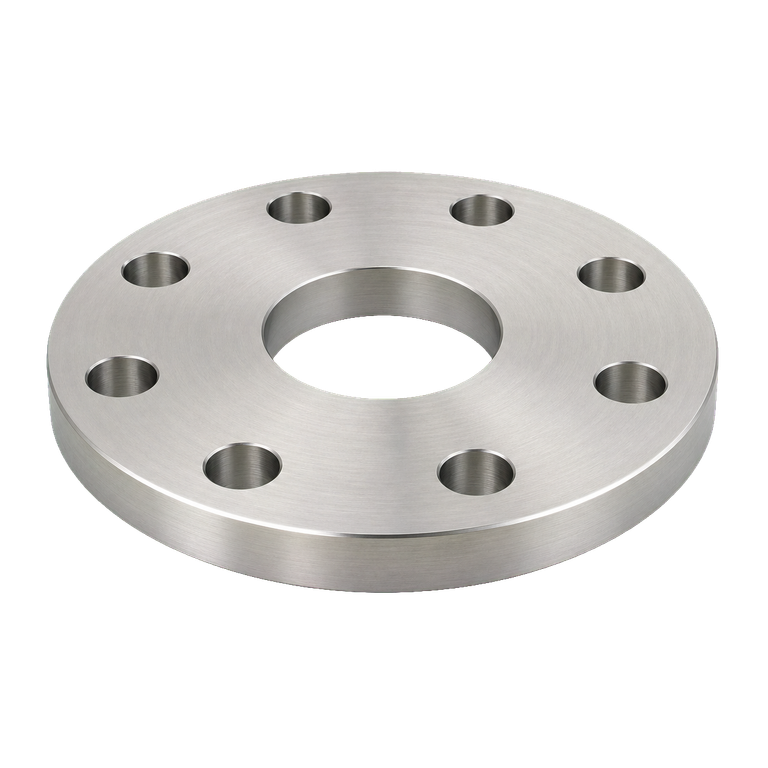

AISI 316 paslanmaz çelik düz kaynak flanşı; DN80 nominal çap ve 16 bar nominal basınç sınıfındaki boru, vana, pompa ve ekipman bağlantılarında kullanılan bağlantı elemanıdır. Elephant teknik verisinde dış çap 200 mm, cıvata dairesi 160 mm, 8 × Ø18 mm cıvata deliği, 20 mm flanş kalınlığı ve 91 mm referans geçiş çapı yer alır.
Kaynak, conta, cıvata ve boru bileşenlerinin malzeme/çap/sıcaklık uygunluğu proje teknik şartnamesi ile birlikte doğrulanmalıdır.
| Teknik Bilgiler | |
|---|---|
| Malzeme | SS316 / AISI 316 paslanmaz çelik |
| Nominal çap | DN80 |
| Nominal basınç | PN16 / 16 bar |
| Bağlantı tipi | Kaynak için düz flanş |
| Dış çap (D) | 200 mm |
| Cıvata dairesi (K) | 160 mm |
| Cıvata delikleri | 8 × Ø18 mm |
| Flanş kalınlığı (b) | 20 mm |
| Referans geçiş çapı (dB) | 91 mm |
| Referans c1 ölçüsü | 4 mm |
| Referans ağırlık | 3,71 kg |
| Üretici beyanı azami izin verilen sıcaklık | 600 °C |
| Ölçüler Elephant SS316 DN15–300 teknik veri sayfasındaki DN80/16 bar satırına dayanır. Sistem basınç-sıcaklık sınırı, flanşla birlikte kullanılan conta ve bağlantı elemanlarına göre ayrıca değerlendirilmelidir. |
