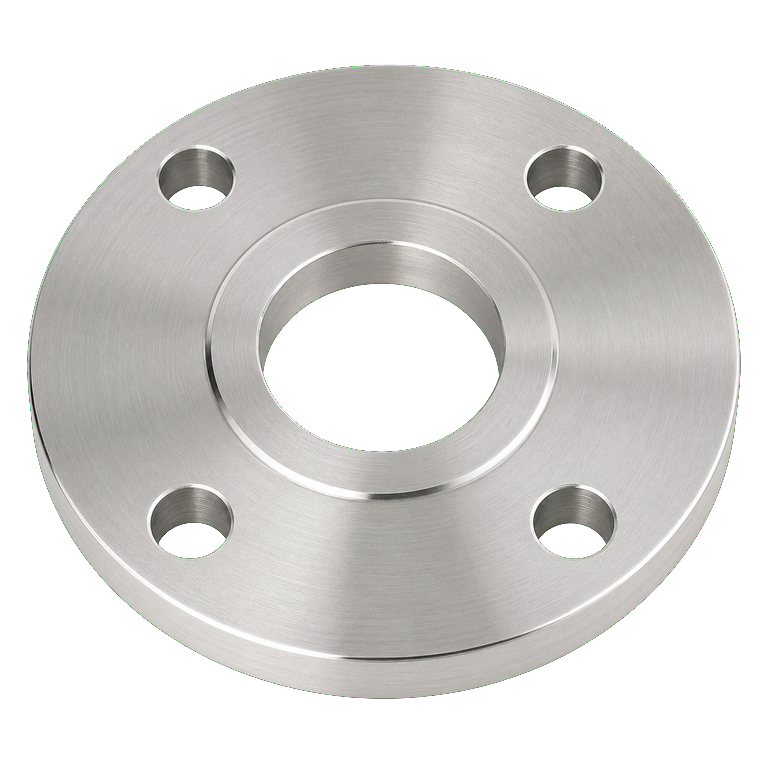

AISI 316 paslanmaz çelik düz flanş; DN65 nominal çap ve PN16 / 16 bar nominal basınç sınıfında, boru ve ekipmanların kaynaklı bağlantısında kullanılan bağlantı elemanıdır. Karşı flanş, conta ve cıvata ile sökülebilir bağlantı oluşturmak için vana, pompa, filtre ve proses ekipmanlarında kullanılır.
Boyutlar Elephant SS316 DN15-300 16 bar teknik veri sayfasının DN65 satırından alınmıştır. Nihai yüzey tipi, karşı flanş uyumu, conta, cıvata, çalışma ortamı ve malzeme sertifikası sipariş öncesinde tedarikçi teknik dokümanı ve proje ile doğrulanmalıdır.
| Teknik Bilgiler | |
|---|---|
| Malzeme | AISI 316 paslanmaz çelik |
| Nominal çap | DN65 |
| Nominal basınç | PN16 / 16 bar |
| Boru iç çapı (dB) | 78 mm |
| Dış çap (D) | 185 mm |
| Cıvata dairesi çapı (D1 / K) | 145 mm |
| Cıvata delikleri | 4 x Ø18 mm |
| Flanş kalınlığı (b) | 20 mm |
| c1 referans ölçüsü | 4 mm |
| h referans ölçüsü | 3 mm |
| Referans ağırlığı | 3,42 kg |
| Bağlantı türü | Kaynak için |
| Ürün sayfasında belirtilen azami izin verilen sıcaklık | 600 °C |
| Ölçüler Elephant SS316 DN15-300 16 bar referans tablosundandır. Sipariş öncesinde teknik resim, yüzey tipi ve malzeme sertifikası teyit edilmelidir. |
Akışkan uyumluluğu, sıcaklık, basınç, conta ve cıvata seçimi uygulama projesine göre belirlenmelidir.
