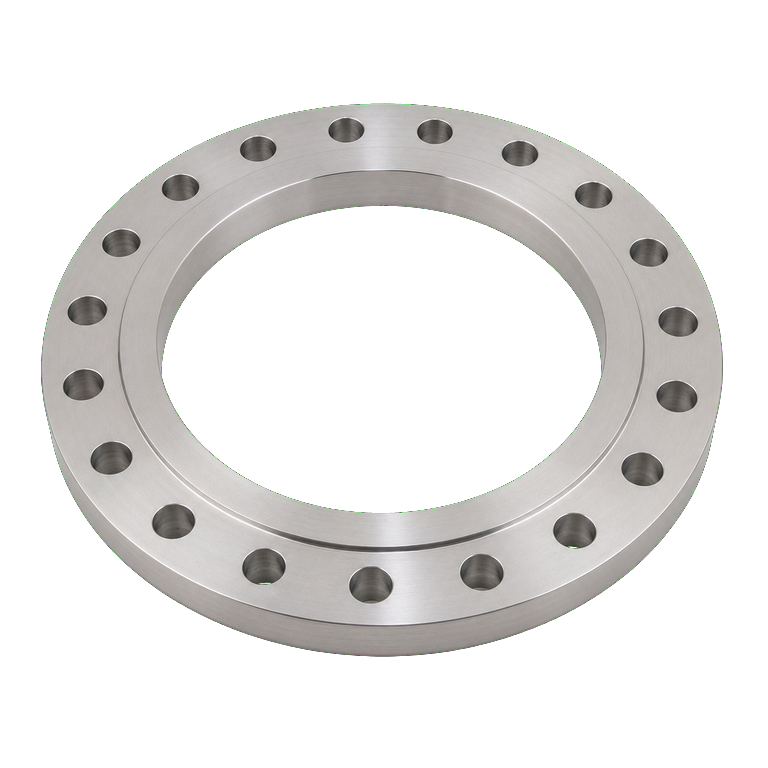

AISI316 olarak adlandırılan DN400 PN16 düz flanş, Nero'nun resmi teknik veri sayfasında 316/L malzemeli PN16 slip-on flange olarak tanımlanmıştır. EN 1092-1 kapsamındaki bu bağlantı elemanı, büyük çaplı boru hatlarında karşı flanş, conta ve cıvata ile sökülebilir bağlantı oluşturmak için kullanılır.
DN400 ölçüleri Nero'nun 316/L PN16 çizim ve tablosundan alınmıştır. Nihai yüzey tipi, karşı flanş uyumu, conta, cıvata, çalışma ortamı ve 3.1B malzeme sertifikası sipariş öncesinde tedarikçi teknik dokümanı ve proje ile doğrulanmalıdır.
| Teknik Bilgiler | |
|---|---|
| Üretici referansı | Nero PN16 Slip-On Flange |
| Üretici kodu (316) | F16316.0 |
| Malzeme | 316/L paslanmaz çelik (ürün başlığı AISI316) |
| Nominal çap | DN400 |
| Nominal basınç | PN16 |
| Standart | EN 1092-1 |
| Nero çizim ölçüsü A | 490 mm |
| Nero çizim ölçüsü B | 525 mm |
| Nero çizim ölçüsü C | 580 mm |
| Nero çizim ölçüsü D | 411 mm |
| Nero çizim ölçüsü E | 38 mm |
| Nero çizim ölçüsü F | 4 mm |
| Nero çizim ölçüsü G | 30 mm |
| Cıvata seti | 16 x M27 |
| Referans ağırlığı | 34,5 kg |
| Kaynak PDF, ölçülerin kritik uygulamalarda üretici ile teyit edilmesini belirtir. 3.1B sertifikası talep üzerine sağlanabilir. |
Akışkan uyumluluğu, sıcaklık, basınç, conta ve cıvata seçimi uygulama projesine göre belirlenmeli; 316/L malzeme ve EN 1092-1 yüzey uyumu sipariş öncesinde doğrulanmalıdır.
